LTM4613

推荐新设计使用

符合 EN55022B 规格的 36V_IN、15V_OUT、8A、DC/DC µModule 稳压器

数据手册产品选型表

产品模型: 8

Viewing:

产品详情

完整的低 EMI 开关模式电源
符合 EN55022 Class B 规格
宽输入电压范围：5V 至 36V
8A 输出电流
3.3V 至 15V 输出电压范围
低输入和输出参考噪声
输出电压跟踪和裕度调节
PLL 频率同步
2% 的最大总 DC 误差
具裕度调节能力的电源良好跟踪
过流折返保护
并联 / 均流
超快瞬态响应
电流模式控制
可编程软件起动
输出过压保护
–55°C 至 125ºC 工作温度范围 (LTM4613MPV、LTM4613MPY)
15mm x 15mm x 4.32mm LGA 和 15mm x 15mm x 4.92mm BGA 封装
符合 SnPb (BGA) 或 RoHS (LGA 和 BGA) 标准的涂层

参考资料

数据手册 1

LTM4613: EN55022B Compliant 36V_IN, 15V_OUT, 8A, DC/DC μModule (Power Module) Regulator Data Sheet 09/14/2016

可靠性数据 2

EMI Test Report (LTM4613/EN55022B) 03/23/2018

R504 Reliability Data 03/26/2018

用户手册 1

DC1743A - Demo Manual 05/13/2011

技术文章 3

用先进的负载点稳压器改善医疗成像质量 12/27/2012

在选择一款符合 EN55022 标准的低 EMI 电源之前，您应该了解些什么呢? 05/22/2013

Ultralow-EMI, 96W, Step-Down μModule Regulator—EN55022 Class B Certified in a 15mm x 15mm Footprint 01/01/2012

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTM4613EV#PBF	133-Lead LGA (15mm x 15mm x 4.32mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTM4613EY#PBF	133-Lead BGA (15mm x 15mm x 4.92mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTM4613IV#PBF	133-Lead LGA (15mm x 15mm x 4.32mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTM4613IY	133-Lead BGA (15mm x 15mm x 4.92mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTM4613IY#PBF	133-Lead BGA (15mm x 15mm x 4.92mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTM4613MPV#PBF	133-Lead LGA (15mm x 15mm x 4.32mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTM4613MPY	133-Lead BGA (15mm x 15mm x 4.92mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTM4613MPY#PBF	133-Lead BGA (15mm x 15mm x 4.92mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

7月 21, 2021 - 21_0159 Ink Mark to Laser Mark Conversion for µModule
		PCN21_0159_Form Material_Report Delta Qualification Matrix
LTM4613EV#PBF	量产
LTM4613EY#PBF	量产
LTM4613IV#PBF	量产
LTM4613IY	量产
LTM4613IY#PBF	量产
LTM4613MPV#PBF	量产
LTM4613MPY	量产
LTM4613MPY#PBF	量产
2月 28, 2020 - 20_0123 Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia
		PCN20_0123_Form Material_Report Test Correlation Report Other Qualification Results Summary
LTM4613EV#PBF	量产
LTM4613EY#PBF	量产
LTM4613IV#PBF	量产
LTM4613IY	量产
LTM4613IY#PBF	量产
LTM4613MPV#PBF	量产
LTM4613MPY	量产
LTM4613MPY#PBF	量产

这是最新版本的数据手册

硬件生态系统

部分模型	产品周期	描述
高压热插拔控制器 1
LTC4364	推荐新设计使用	具理想二极管的浪涌抑制器
数字电源系统管理器 1
LTC2974	推荐新设计使用	具有精确输出电流的4通道PMBus电源系统管理器
数字温度传感器 1
LTC2991	推荐新设计使用	8 通道 I²C 电压、电流和温度监视器
双电源监控器 1
LTC2960	推荐新设计使用	36V、纳安级电流、两输入电压监视器

部分模型	产品周期	描述
LTC2974	推荐新设计使用	具有精确输出电流的4通道PMBus电源系统管理器
LTC2960	推荐新设计使用	36V、纳安级电流、两输入电压监视器
LTC4364	推荐新设计使用	具理想二极管的浪涌抑制器
LTC2991	推荐新设计使用	8 通道 I²C 电压、电流和温度监视器

工具及仿真模型

LTspice 2

LTspice中提供以下器件型号：

LTM4613

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

schematic 1

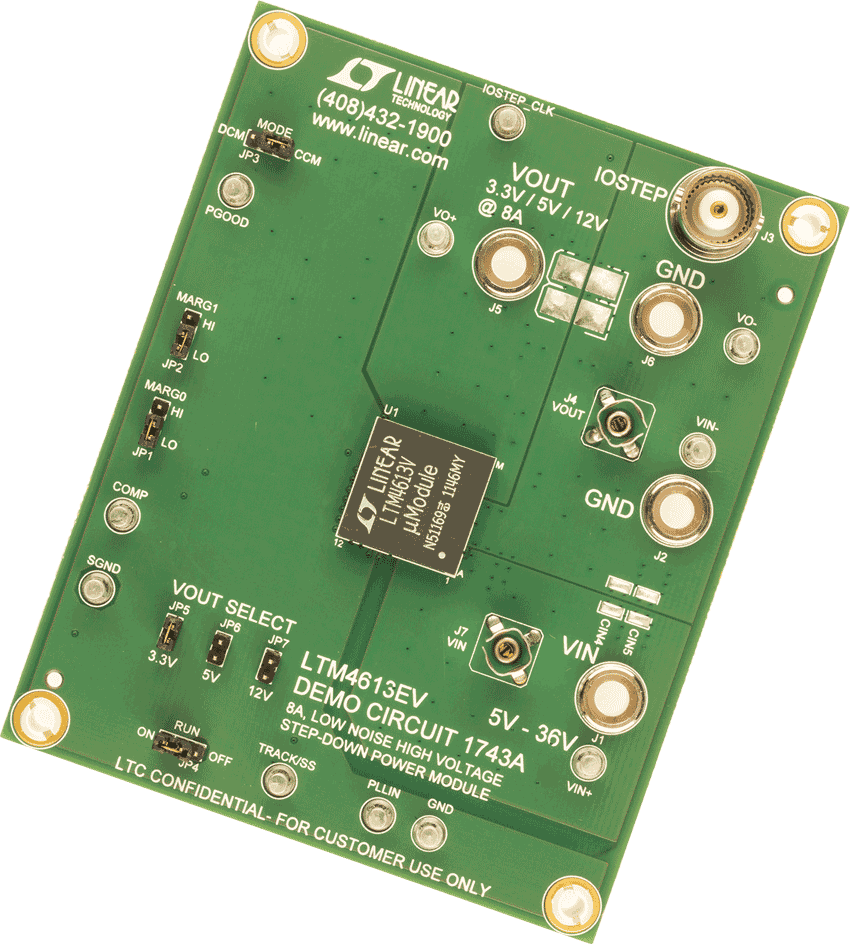

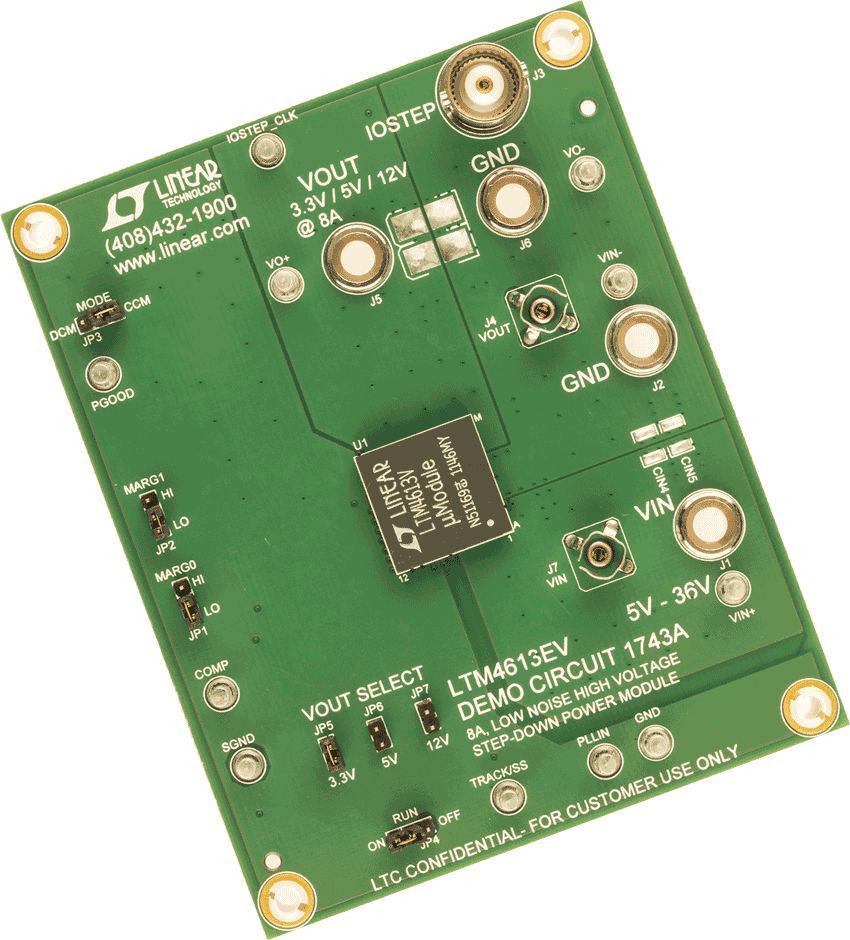

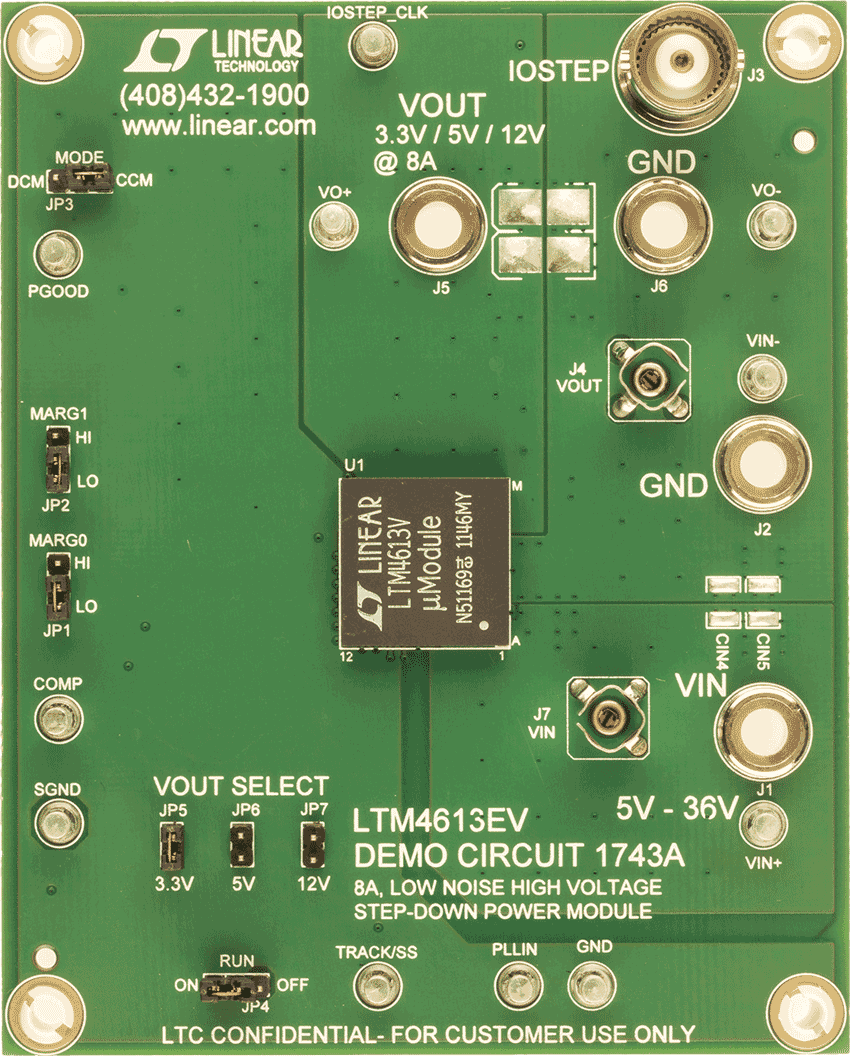

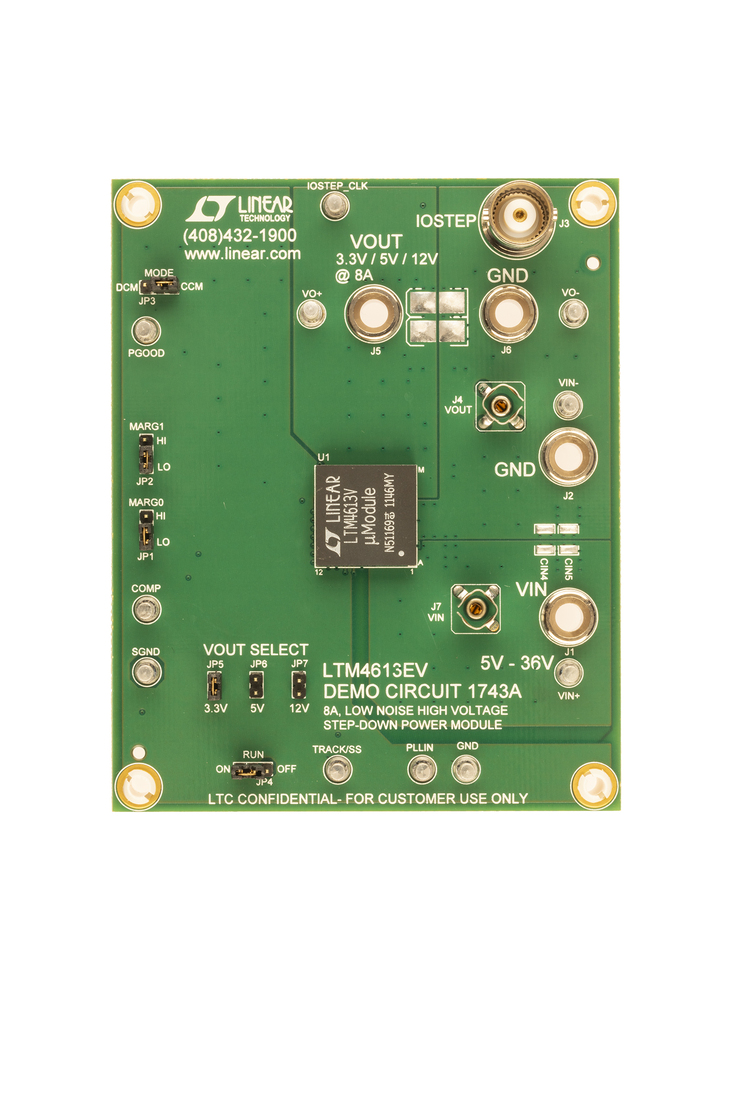

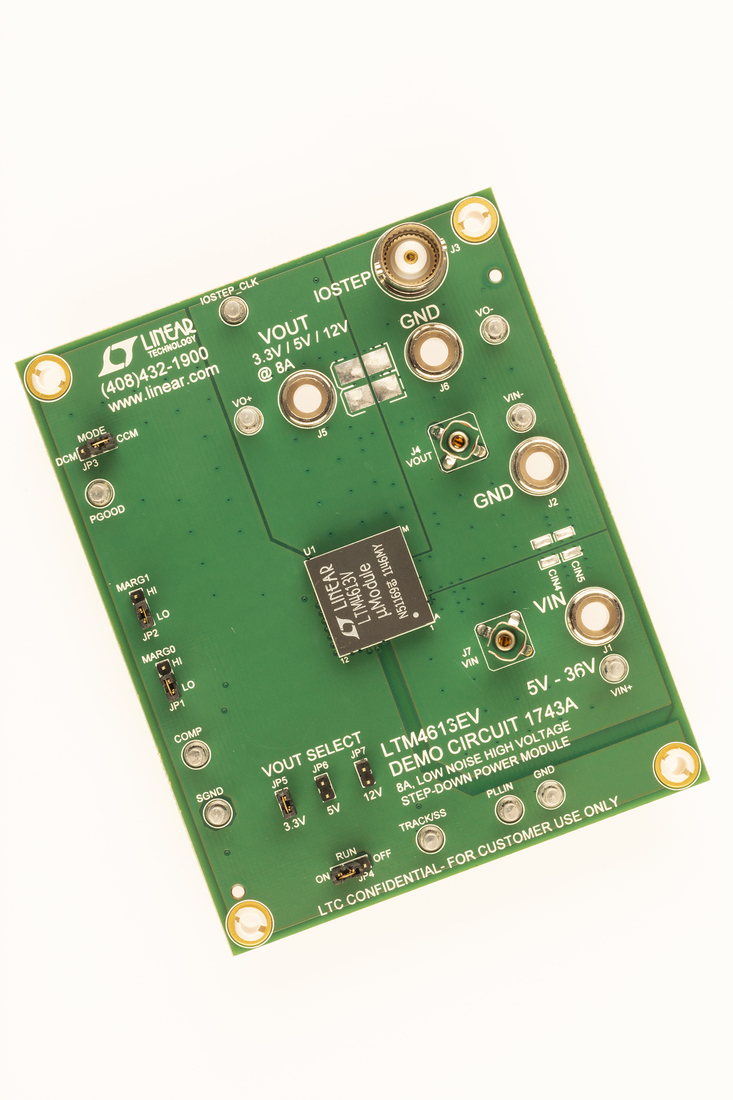

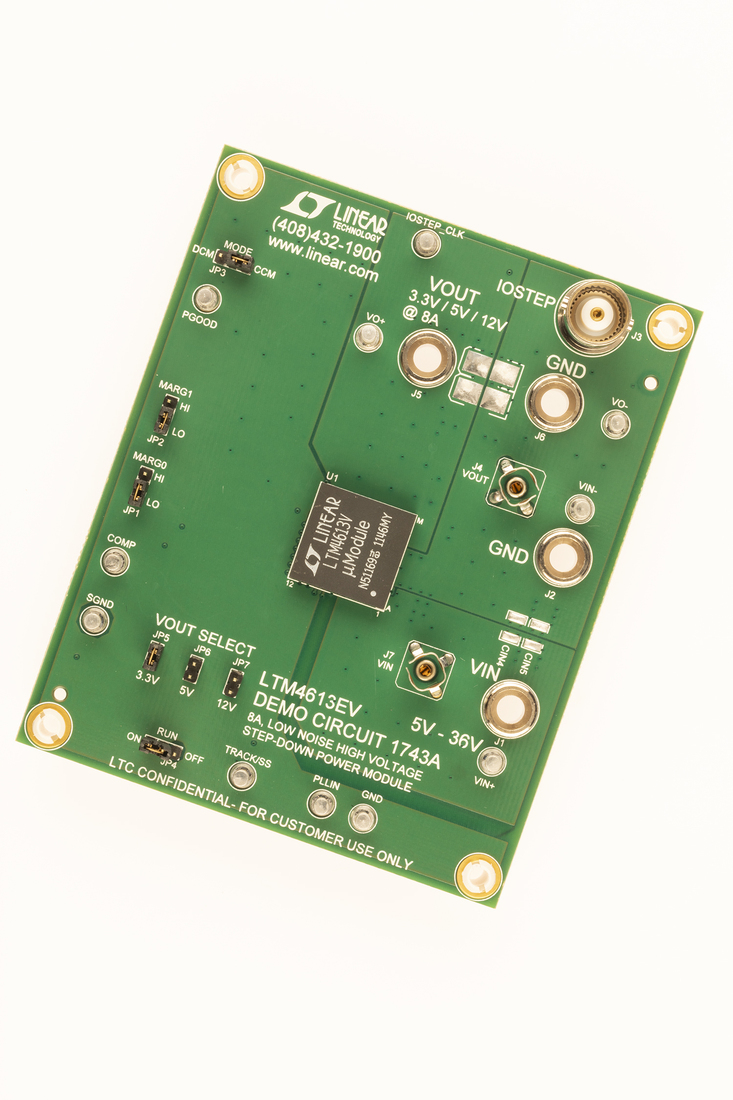

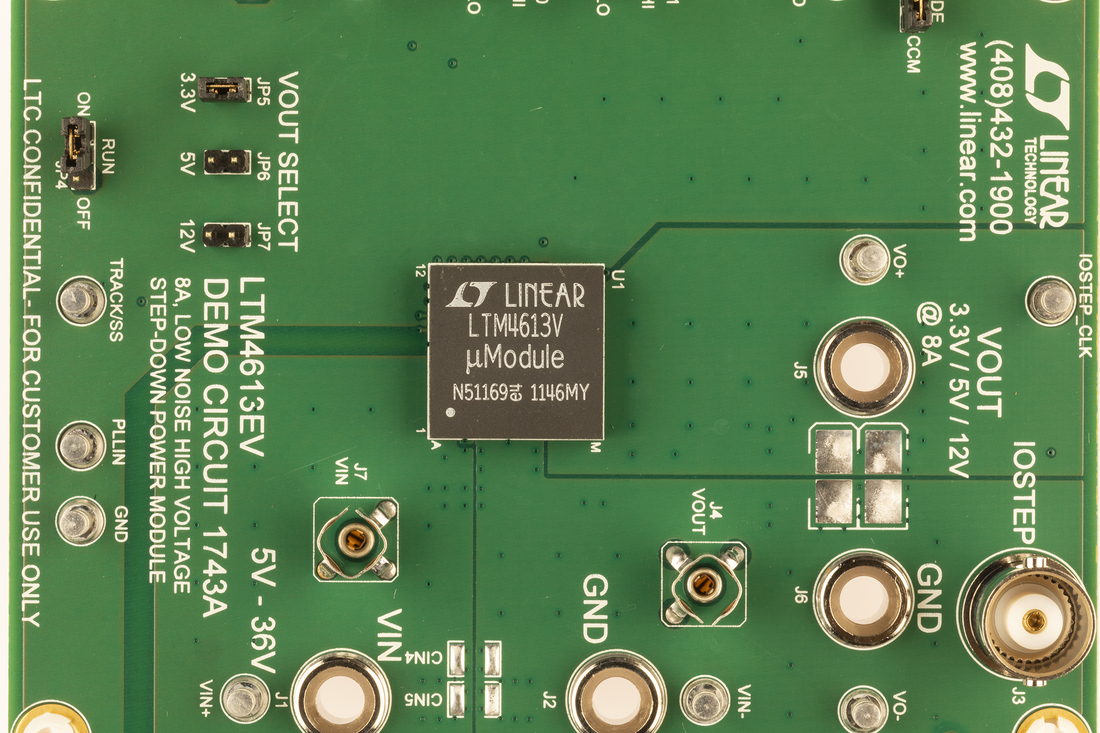

LTM4613EV Demo Board: Ultralow EMI, 36V, 8A Step-Down µModule Regulator

立即购买更多内容

产品详情

DC1743A: Demo Board for LTM4613 EN55022B Compliant 36VIN, 15VOUT, 8A, DC/DC µModule Regulator.

资料

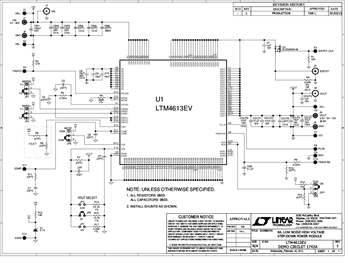

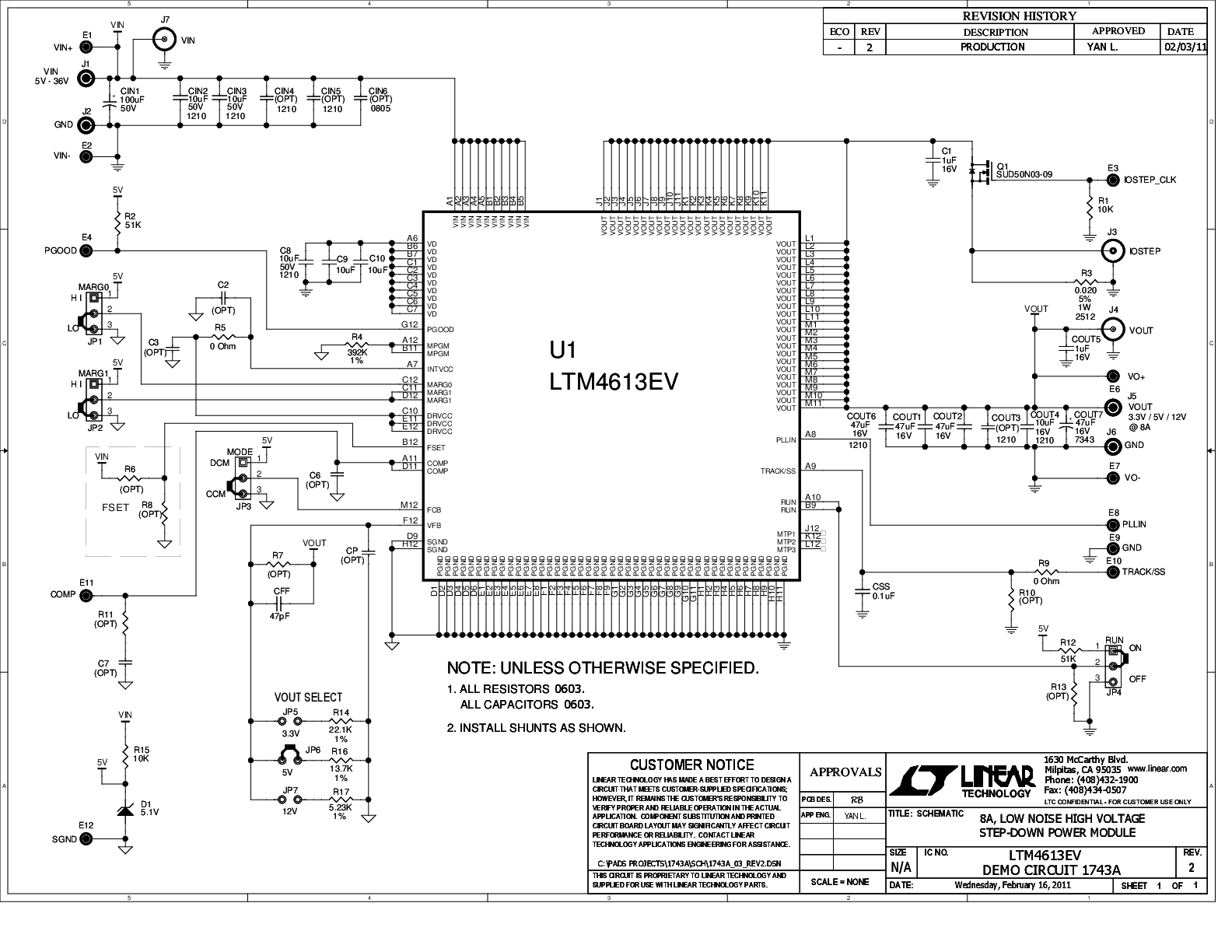

DC1743A - Schematic
99.00K

DC1743A - Demo Manual
376.00K

DC1743A - Design Files
2.00M
