LTM4604A

量产

具跟踪功能的低电压、4A DC/DC µModule 稳压器

产品模型: 5

Viewing:

产品详情

完整的独立型电源
±1.75% 的总 DC 输出误差 (–40ºC 至 125ºC)
宽输入电压范围：2.375V 至 5.5V
4A DC、5A 峰值输出电流
0.8V 至 5V 输出
输出电压跟踪
UltraFast^™ 瞬态响应
电源良好指示器

电流模式控制
电流折返保护，并联 / 均流
效率高达 95%
可编程软起动
微功率停机模式：I_Q ≤ 7μA
过热保护
9mm x 15mm x 2.32mm LGA 和 9mm x 15mm x 3.42mm BGA 封装

LTM4604A是一款完整的4A开关模式降压µModule®（电源模块）稳压器，具有±1.75%的最大总输出电压误差。封装中包含开关控制器、功率FET、电感和所有支持元件。在2.375V至5.5V的输入电压范围内工作时，LTM4604A支持通过单个电阻设置的0.8V至5V输出电压范围。此高效率设计提供高达4A的连续电流（5A峰值）。只需要输入和输出电容就可以完成设计。

具有1.27mm间距的0.630mm LGA焊盘通过提供标准走线排布和过孔放置简化了PCB布局。（LTM4604A与LTM4604相比具有较小的焊盘）。超薄的器件封装可以有效利用 PCB 板背面空间，提升 PCB 板功率密度。该器件提供高开关频率和电流模式架构，可以对线路和负载变化做出快速瞬态响应，且不会降低稳定性。

故障保护功能包括折返电流保护、热关断和可编程软启动功能。LTM4604A提供SnPb (BGA)或符合RoHS标准的端子表面。


	注释
LTM4604	-
LTM4604A	更小的焊盘尺寸使相邻焊盘之间具有更大的距离，因此焊膏或焊料涂敷到焊盘区以外的可能性较小

应用

电信和网络设备
服务器
存储卡
ATCA卡
工业设备

参考资料

数据手册 1

LTM4604A: Low Voltage, 4A DC/DC μModule (Power Module) Regulator with Tracking Data Sheet (Rev.D) 09/10/2014

用户手册 1

DC1392A - Demo Manual 06/01/2011

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTM4604AEV#PBF	66-Lead LGA (15mm x 9mm x 2.32mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTM4604AEY#PBF	66-Lead BGA (15mm x 9mm x 3.42mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTM4604AIV#PBF	66-Lead LGA (15mm x 9mm x 2.32mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTM4604AIY	66-Lead BGA (15mm x 9mm x 3.42mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTM4604AIY#PBF	66-Lead BGA (15mm x 9mm x 3.42mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

7月 21, 2021 - 21_0159 Ink Mark to Laser Mark Conversion for µModule
		PCN21_0159_Form Material_Report Delta Qualification Matrix
LTM4604AEV#PBF	量产
LTM4604AEY#PBF	量产
LTM4604AIV#PBF	量产
LTM4604AIY	量产
LTM4604AIY#PBF	量产
2月 8, 2021 - 21_0007 Moisture Sensitivity Level Rating Downgrade for LTM4604, LTM4604A to MSL4
		PCN21_0007_Form Material_Report
LTM4604AEV#PBF	量产
LTM4604AEY#PBF	量产
LTM4604AIV#PBF	量产
LTM4604AIY	量产
LTM4604AIY#PBF	量产
2月 28, 2020 - 20_0123 Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia
		PCN20_0123_Form Material_Report Test Correlation Report Other Qualification Results Summary
LTM4604AEV#PBF	量产
LTM4604AEY#PBF	量产
LTM4604AIV#PBF	量产
LTM4604AIY	量产
LTM4604AIY#PBF	量产

这是最新版本的数据手册

硬件生态系统

部分模型	产品周期	描述
µModule降压稳压器 1
LTM4624	推荐新设计使用	14V_IN、4A 降压型 DC/DC μModule 稳压器（电源模式）
PowerPath、理想二极管和负载开关 1
LTC4370	推荐新设计使用	双电源二极管 “合路” 电流平衡控制器
多个输出降压调节器 1
LTC3880	推荐新设计使用	具有数字电源系统管理功能的双输出 PolyPhase 降压型 DC/DC控制器
数字电源系统管理器 1
LTC2974	推荐新设计使用	具有精确输出电流的4通道PMBus电源系统管理器

工具及仿真模型

LTspice 3

LTspice中提供以下器件型号：

LTM4604
LTM4604A

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

LTM4604AEV演示板 | 2.375 ≤ VIN ≤ 5.5V，VOUT = 1.2V/1.5V/1.8V/2.5V/3.3V (4A)

立即购买更多内容

产品详情

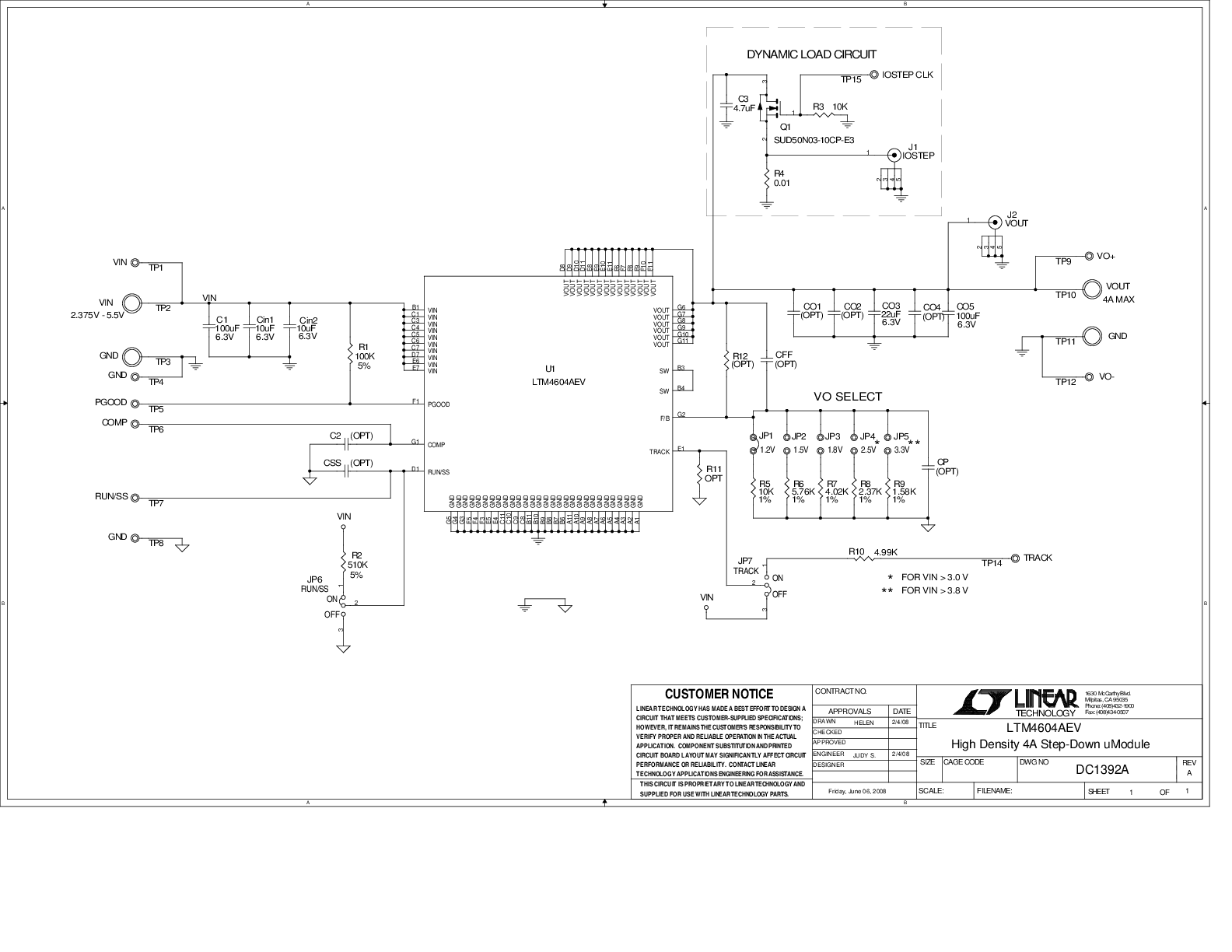

演示电路1392A内置高效率、高密度开关模式降压μModule^®稳压器LTM4604AEV。输入电压范围是2.375V至5.5V，跳线可选输出电压是0.8V至3.3V。额定负载电流为4A，但在特定VIN、VOUT和热状况下，必须降级。通过使用TRACK引脚，输出可设置为同时或按比例跟踪到另一个电压轨。

资料

DC1392A - Demo Manual
1.00M

DC1392A - Schematic
37.00K

DC1392A - Design File
824.00K
