LTC4075
量产双输入 USB/AC 适配器 独立型锂离子电池充电器
- 产品模型
- 4
产品详情
- 可从交流适配器和 USB 输入对单节锂离子电池进行充电
- 输入电源自动检测和选择
- 采用交流适配器输入时可编程充电电流高达 950mA
- 无需外部 MOSFET、检测电阻器或隔离二极管
- 热调整功能可在无过热危险的情况下实现充电速率的较大化*
- 准确度达 ±0.6% 的预设充电电压
- 可编程充电电流终止
- 停机模式中的 18µA USB 中止电流
- 独立的“电源接入”状态输出
- 充电状态输出
- 自动再充电
- 可提供无涓流充电模式的器件版本 (LTC4075X)

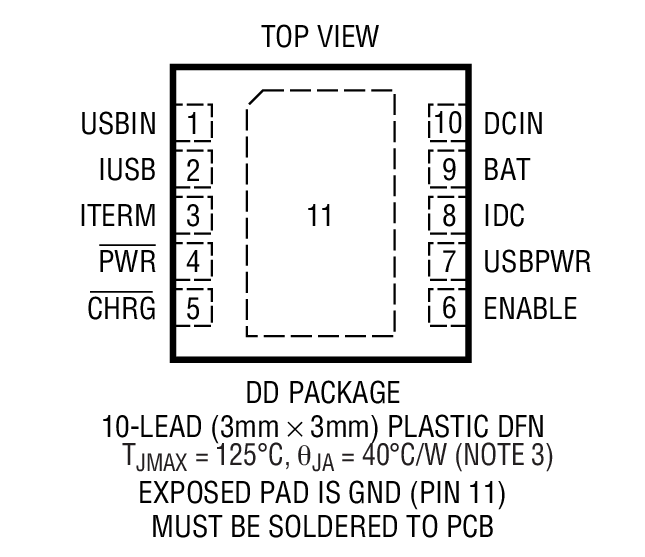

- 采用耐热增强型、扁平 (高度仅 0.75mm) 10 引脚(3mm×3mm) DFN 封装

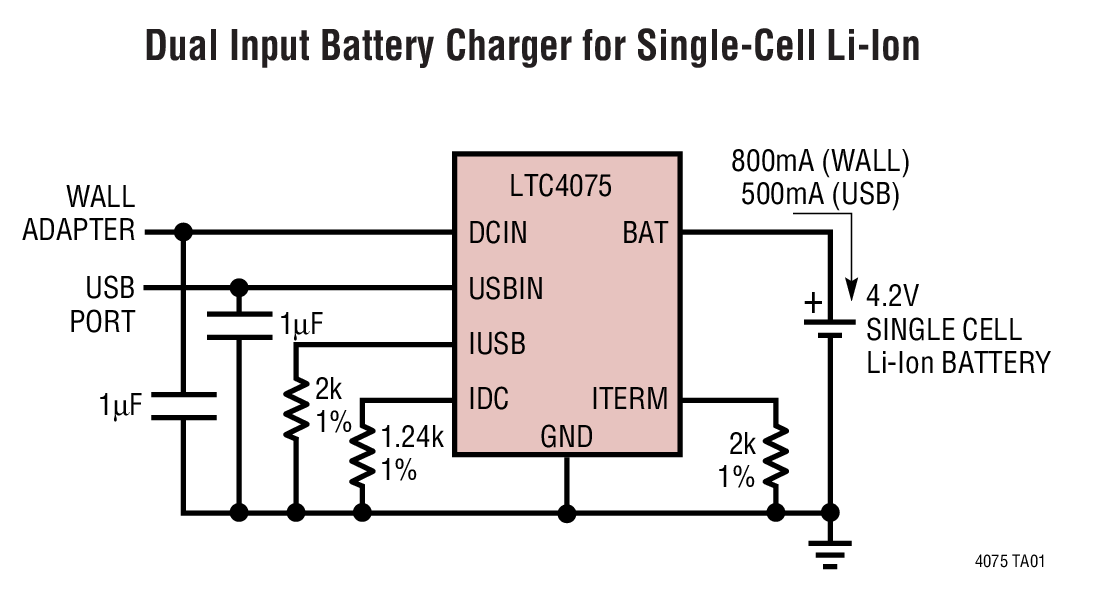

LTC®4075/LTC4075X 是能够从交流适配器和 USB 输入对单节锂离子电池进行充电的独立型线性充电器。这些充电器可在输入端上检测电源并自动选择合适的电源来充电。
由于采用了内部 MOSFET 架构，因而充电操作无需外部检测电阻器或隔离二极管。内部热反馈电路可调整电池充电电流，以便在大功率工作或高环境温度条件下对芯片温度加以限制。浮动电压被固定于 4.2V，而充电电流可通过一个外部电阻器来设置。当充电电流在达到最终浮动电压之后降至设定终止门限以下时，LTC4075 将终止充电周期。当两个输入端均被加电时，可将 LTC4075/LTC4075X 置于停机模式，从而把 DCIN 电源电流、USBIN 电源电流和电池漏电流分别降至 20µA、10µA 和低于 2µA。
其它功能包括自动再充电、欠压闭锁、充电状态输出和用于指示交流适配器或 USB 电源接入的 “电源接入” 状态输出。
* 受包括第 6522118 和 6700364 号美国专利的保护。
应用
- 蜂窝电话
- 手持式计算机
- 便携式 MP3 播放机
- 数码相机
参考资料
数据手册 1
可靠性数据 1
用户手册 1
应用笔记 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC4075EDD#PBF | 10-Lead DFN (3mm x 3mm w/ EP) | ||
| LTC4075EDD#TRPBF | 10-Lead DFN (3mm x 3mm w/ EP) | ||
| LTC4075XEDD#PBF | 10-Lead DFN (3mm x 3mm w/ EP) | ||
| LTC4075XEDD#TRPBF | 10-Lead DFN (3mm x 3mm w/ EP) |
这是最新版本的数据手册
硬件生态系统
评估套件
LTC4075EDD | 双通道输入锂离子充电器，适配器输入 = 4.5V至6V，USB输入4.35V至5.5V，锂离子+ = 800mA，(500mA USB)
