LTC4068-4.2
量产具可编程终止功能的独立型线性锂离子电池充电器
- 产品模型
- 4
产品详情
- 可编程充电电流高达 950mA
- 采用 DFN 封装的完整线性充电器
- 无需 MOSFET、检测电阻器或隔离二极管
- 热调整功能可在无过热危险的情况下实现充电速率的最大化
- 可直接从 USB 端口进行电池充电
- 可编程充电电流终止
- 准确度达 ±1% 的 4.2V 预设充电电压
- 充电电流监控器输出用于电池电量测量*
- 自动再充电
- 充电状态输出
- “AC 接入”输出
- 2.9V 涓流充电门限 (LTC4068)
- 可提供无涓流充电功能的版本 (LTC4068X)
- 软启动功能可限制浪涌电流
- 采用外形扁平的 (3mm x 3mm x 0.75mm) DFN 封装
LTC®4068 是一款用于单节锂离子电池的完整恒定电流 / 恒定电压线性充电器。其 DFN 封装和低外部组件数目使得 LTC4068 非常适合便携式应用。而且，LTC4068 是专为在 USB 电源规范内工作而设计的。
由于采用了内部 MOSFET 架构，因此无需使用外部检测电阻器或外部隔离二极管。热反馈功能可调节充电电流，以限制高功率工作或高环境温度条件下的芯片温度。充电电压固定在 4.2V，而充电电流可通过一个电阻器进行设置。在达到最终浮动充电电压之后，如果充电电流降至低于编程终止门限，则 LTC4068 将终止充电周期。
当输入电源 (墙上适配器或 USB 电源) 被拿掉时，LTC4068 进入一种低电流状态，并将电池消耗电流降至 2µA 以下。该器件的其他特点包括充电电流监视器、欠压闭锁、自动再充电、和用于指示充电终止和足够输入电压接入的状态引脚。
- 蜂窝电话、个人数字助理 (PDA)、MP3 播放机
- 蓝牙应用
参考资料
数据手册 1
可靠性数据 2
用户手册 1
应用笔记 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC4068EDD-4.2#PBF | 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP) | ||
| LTC4068EDD-4.2#TRPBF | 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP) | ||
| LTC4068XEDD-4.2#PBF | 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP) | ||
| LTC4068XEDD-4.2#TRPBF | 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP) |
这是最新版本的数据手册
硬件生态系统
| 部分模型 | 产品周期 | 描述 |
|---|---|---|
| 低压热插拔控制器 1 | ||
| LTC4361 | 推荐新设计使用 | 过压 / 过流保护控制器 |
评估套件

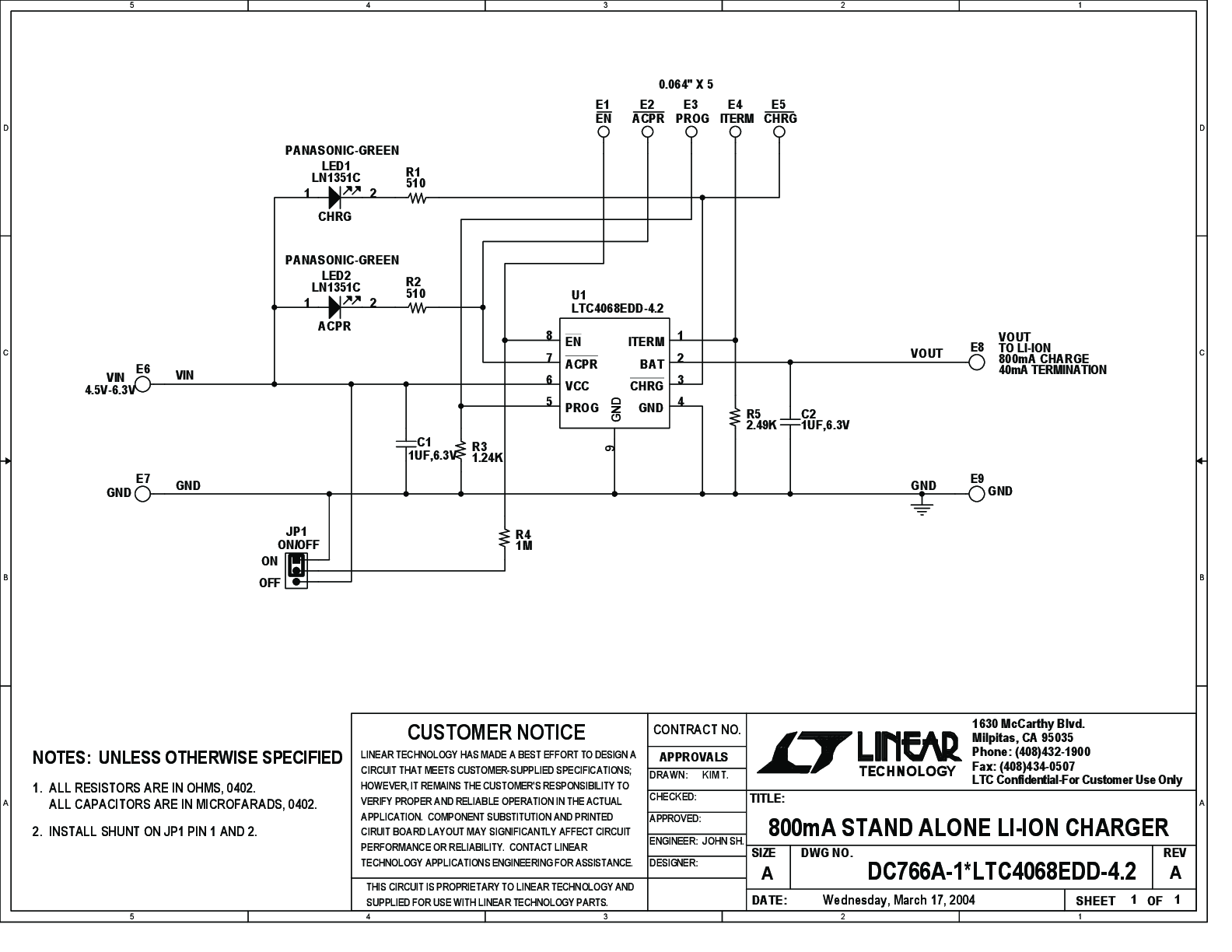

LTC4068EDD-4.2 | 800mA独立锂离子充电器， VIN = 4.5V 至 6.3V， VOUT = 800mA电荷，40mA端接
