LTC3567

量产

高效率 USB 电源管理器和具 I²C 控制功能的 1A 降压-升压型转换器

数据手册产品选型表

产品模型: 2

Viewing:

产品详情

电源管理器

具 Bat-Track^™ 自适应输出控制功能的高效率开关 PowerPath^™ 控制器
可编程 USB 或墙上输入电流限值 (100mA/500mA/1A)
全功能锂离子/锂聚合物电池充电器
可在使用电量耗尽的电池情况下实现“即时接通”型操作
1.5A 最大充电电流
内部 180mΩ 理想二极管和外部理想二极管控制器在电池模式中给负载供电
从 BAT 引脚供电时的无负载低 I_Q (<30μA)
1A 降压-升压型 DC/DC
高效率 (1A I_OUT)
2.25MHz 恒定频率操作
无负载低静态电流 (~13μA)
零停机电流
所有功能的 I²C 控制

参考资料

数据手册 1

LTC3567: High Efﬁciency USB Power Manager Plus 1A Buck-Boost Converter with I2C Control Data Sheet 06/10/2008

可靠性数据 1

R540 Reliability Data 03/26/2018

用户手册 1

DC1140A - Demo Manual 09/24/2009

技术文章 1

New Family of Integrated Power Controllers Combine Fast Battery Charging, PowerPath Control and Efficient DC/DC Converters in Less Than 20mm² 09/01/2008

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTC3567EUF#PBF	24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3567EUF#TRPBF	24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

2月 20, 2022 - 21_0269 Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products
		PCN21_0269_Form Material_Report Detailed Change Description Qualification Results Summary
LTC3567EUF#PBF	量产
LTC3567EUF#TRPBF	量产

这是最新版本的数据手册

硬件生态系统

部分模型	产品周期	描述
按钮控制器 1
LTC2955	推荐新设计使用	具自动接通功能的按钮接通 / 关断控制器
低压热插拔控制器 1
LTC4362	推荐新设计使用	1.2A 过压/过流保护器
库仑计（电池电量计） 1
LTC2942	不推荐用于新设计	具温度、电压测量功能的电池电量测量芯片
数字温度传感器 1
LTC2991	推荐新设计使用	8 通道 I²C 电压、电流和温度监视器

部分模型	产品周期	描述
LTC2942	不推荐用于新设计	具温度、电压测量功能的电池电量测量芯片
LTC2991	推荐新设计使用	8 通道 I²C 电压、电流和温度监视器

评估套件

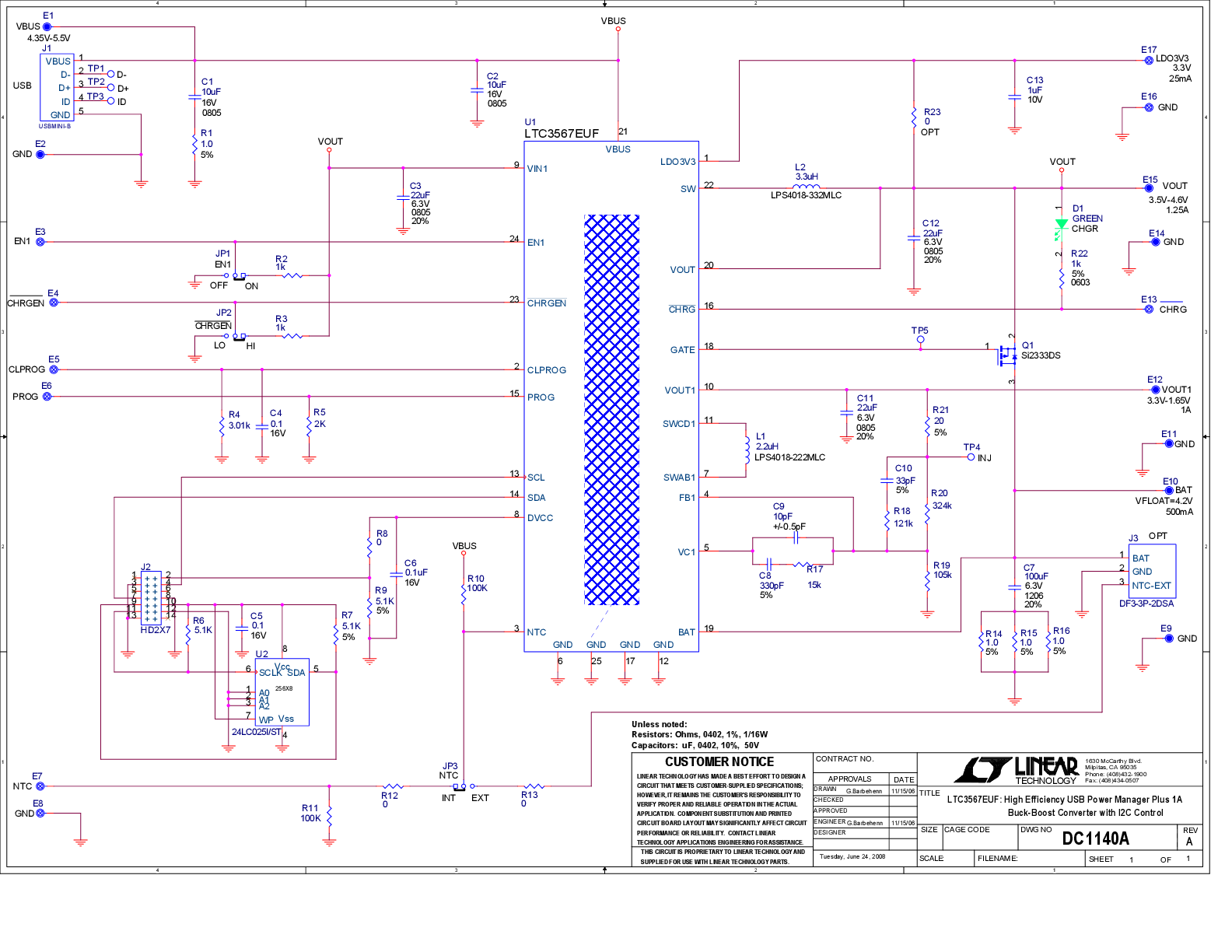

schematic 1

LTC3567EUF | 高效率USB电源管理器和具有 I2C控制功能的1A降压-升压转换器

立即购买更多内容

产品详情

DC1140A：LTC3567高效率USB电源管理器和具有I²C 控制功能的1A降压-升压转换器演示板

资料

DC1140A - Design File
741.00K

DC1140A - Demo Manual
345.00K

DC1140A - Schematic
82.00K

软件

DC1140A - Software
30.00K
