LTC3558
量产具降压和降压-升压型稳压器的线性 USB 电池充电器
- 产品模型
- 2
产品详情
- 电池充电器
- 独立型 USB 充电器
- 可利用单个电阻器来设置高达 950mA 的充电电流
- HPWR 输入负责选择 20% 或 100% 的编程充电电流
- 用于实现适宜温度充电的 NTC 输入
- 内部定时器终止
- 失效电池检测
- 开关稳压器 (降压和降压-升压)
- 每个稳压器可提供高达 400mA 的输出电流
- 2.25MHz 恒定频率操作
- 节省功率的突发模式 (Burst Mode®) 操作
- 扁平、20 引脚、3mm x 3mm QFN 封装
LTC®3558 是一款具双通道高效率开关稳压器的 USB 电池充电器。该器件非常适合于给那些需要多个电源轨、基于单节锂离子/锂聚合物电池的手持式应用供电。
电池充电电流可通过 PROG 引脚和 HPWR 引脚来设置，并能够在 BAT 引脚上提供高达 950mA 的电流。CHRG 引脚允许在充电过程中连续监视电池状态。一个内部定时器负责控制充电器的终止操作。
该器件包括单片式同步降压和降压-升压型稳压器，各能够提供高达 400mA 的输出电流，并在整个锂离子/锂聚合物电池电压范围内实现了高于 90% 的工作效率。降压-升压型稳压器能够在其额定可输送电流条件下调节其编程输出电压 (在整个锂离子电池电压范围内)，且未产生压降，从而延长了电池的运行时间。
LTC3558 采用扁平 (高度仅 0.75mm)、耐热增强型、20 引脚 (3mm x 3mm) QFN 封装。
Applications
- 基于 SD/闪存的 MP3 播放器
- 低功率手持式应用
参考资料
数据手册 1
可靠性数据 1
用户手册 1
技术文章 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC3558EUD#PBF | 20-Lead QFN (3mm x 3mm x 0.75mm w/ EP) | ||
| LTC3558EUD#TRPBF | 20-Lead QFN (3mm x 3mm x 0.75mm w/ EP) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
2月 14, 2025 - 25_0016 Bond Wire Change from Gold to Copper Wire (Notification Only) |
||
| LTC3558EUD#PBF | 量产 | |
| LTC3558EUD#TRPBF | 量产 | |
这是最新版本的数据手册
评估套件

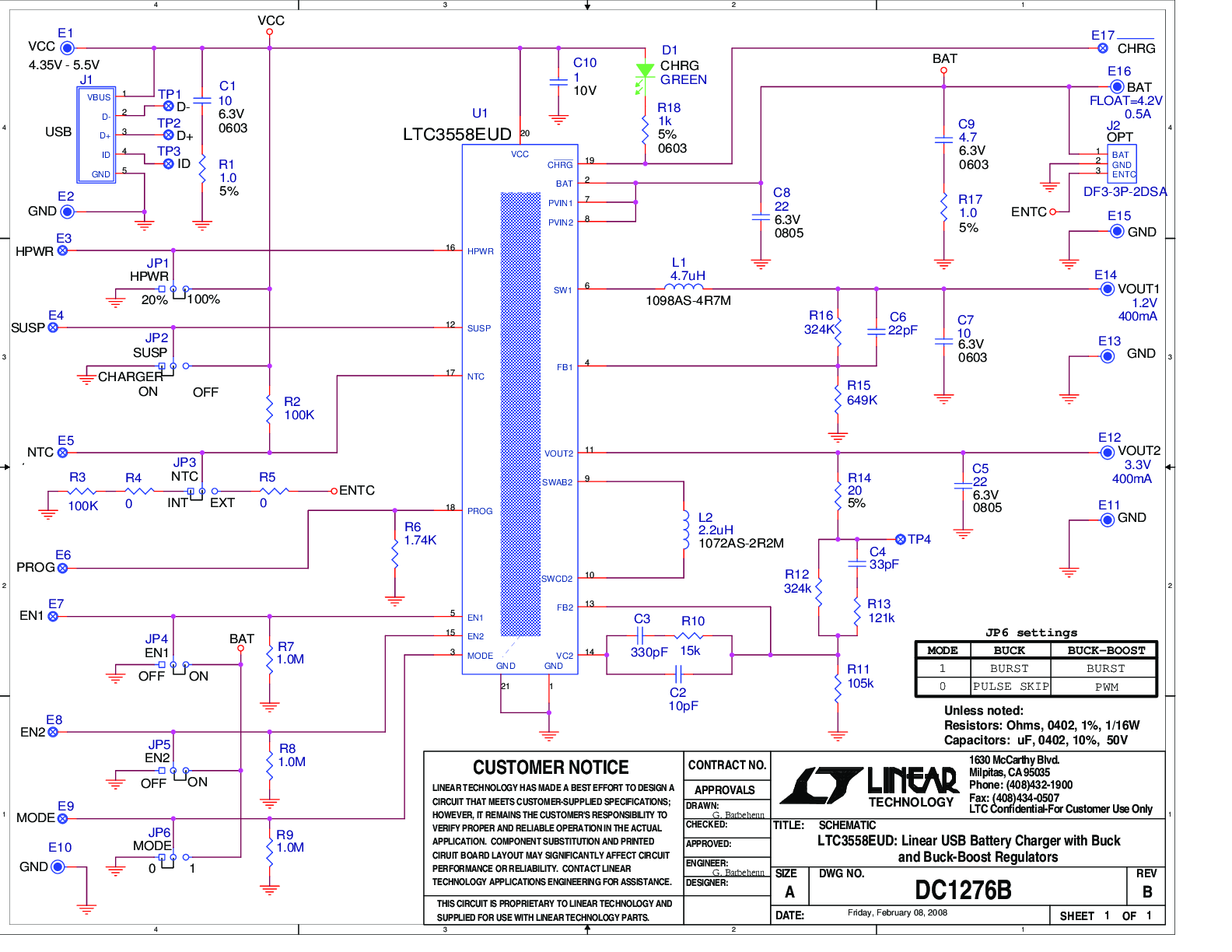

LTC3558EUD | Linear USB Battery Charger with Buck and Buck-Boost Regulators
