LTC2754
量产四通道 12 位 SoftSpan IOUT DAC
- 产品模型
- 12
产品详情
- 可通过编程或引脚搭接来提供 6 种输出范围：
0V 至 5V、0V 至 10V、-2.5V 至 7.5V、±2.5V、±5V、±10V - 最大 16 位 INL 误差：在整个温度范围内为 ±1LSB
- 在整个温度范围内保证单调
- 低干扰脉冲：0.26nV•s (3V)，1.25nV•s (5V)
- 所有片内寄存器的串行回读
- 最大值为 1μA 的低电源电流
- 2.7V 至 5.5V 单电源操作
- 16 位稳定时间：2μs
- 电压控制型偏移和增益修整
- 清至 0V 或上电复位至 0V (这与输出范围无关)
- 52 引脚 7mm x 8mm QFN 封装
LTC®2754 是一个四通道 12 位和 16 位乘法串行输入、电流输出数模转换器系列。它们采用单 3V 至 5V 工作电源，并在整个温度范围内保证单调性。在未做任何调节的情况下，LTC2754A-16 在整个温度范围内提供了完整的 16 位性能 (±1LSB INL 和 DNL，最大值)。这些 SoftSpan™ DAC 提供了 6 种可通过三线式 SPI 串行接口来设置的输出范围 (高达 ±10V)，也可通过引脚搭接在一种输出范围内运作。
所有片内寄存器的内容 (包括 DAC 输出范围设定值) 仅需一个指令周期便能完成验证；而且，如果您改变了任何寄存器，则将在下一个指令周期中自动对该寄存器进行回读。
这些器件还提供了电压控制型偏移和增益调节功能；而且，上电复位电路和 CLR 引脚均把 DAC 输出复位至 0V (这与输出范围无关)。
Applications
- 高分辨率偏移和增益调节
- 过程控制和工业自动化
- 自动测试设备
- 据采集系统
参考资料
数据手册 1
可靠性数据 1
用户手册 1
产品选型卡 3
新闻 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC2754ACUKG-16#PBF | 52-Lead QFN (7mm x 8mm x 0.75mm w/ EP) | ||
| LTC2754ACUKG-16#TRPBF | 52-Lead QFN (7mm x 8mm x 0.75mm w/ EP) | ||
| LTC2754AIUKG-16#PBF | 52-Lead QFN (7mm x 8mm x 0.75mm w/ EP) | ||
| LTC2754AIUKG-16#TRPBF | 52-Lead QFN (7mm x 8mm x 0.75mm w/ EP) | ||
| LTC2754BCUKG-16#PBF | 52-Lead QFN (7mm x 8mm x 0.75mm w/ EP) | ||
| LTC2754BCUKG-16#TRPBF | 52-Lead QFN (7mm x 8mm x 0.75mm w/ EP) | ||
| LTC2754BIUKG-16#PBF | 52-Lead QFN (7mm x 8mm x 0.75mm w/ EP) | ||
| LTC2754BIUKG-16#TRPBF | 52-Lead QFN (7mm x 8mm x 0.75mm w/ EP) | ||
| LTC2754CUKG-12#PBF | 52-Lead QFN (7mm x 8mm x 0.75mm w/ EP) | ||
| LTC2754CUKG-12#TRPBF | 52-Lead QFN (7mm x 8mm x 0.75mm w/ EP) | ||
| LTC2754IUKG-12#PBF | 52-Lead QFN (7mm x 8mm x 0.75mm w/ EP) | ||
| LTC2754IUKG-12#TRPBF | 52-Lead QFN (7mm x 8mm x 0.75mm w/ EP) |
这是最新版本的数据手册
硬件生态系统
评估套件

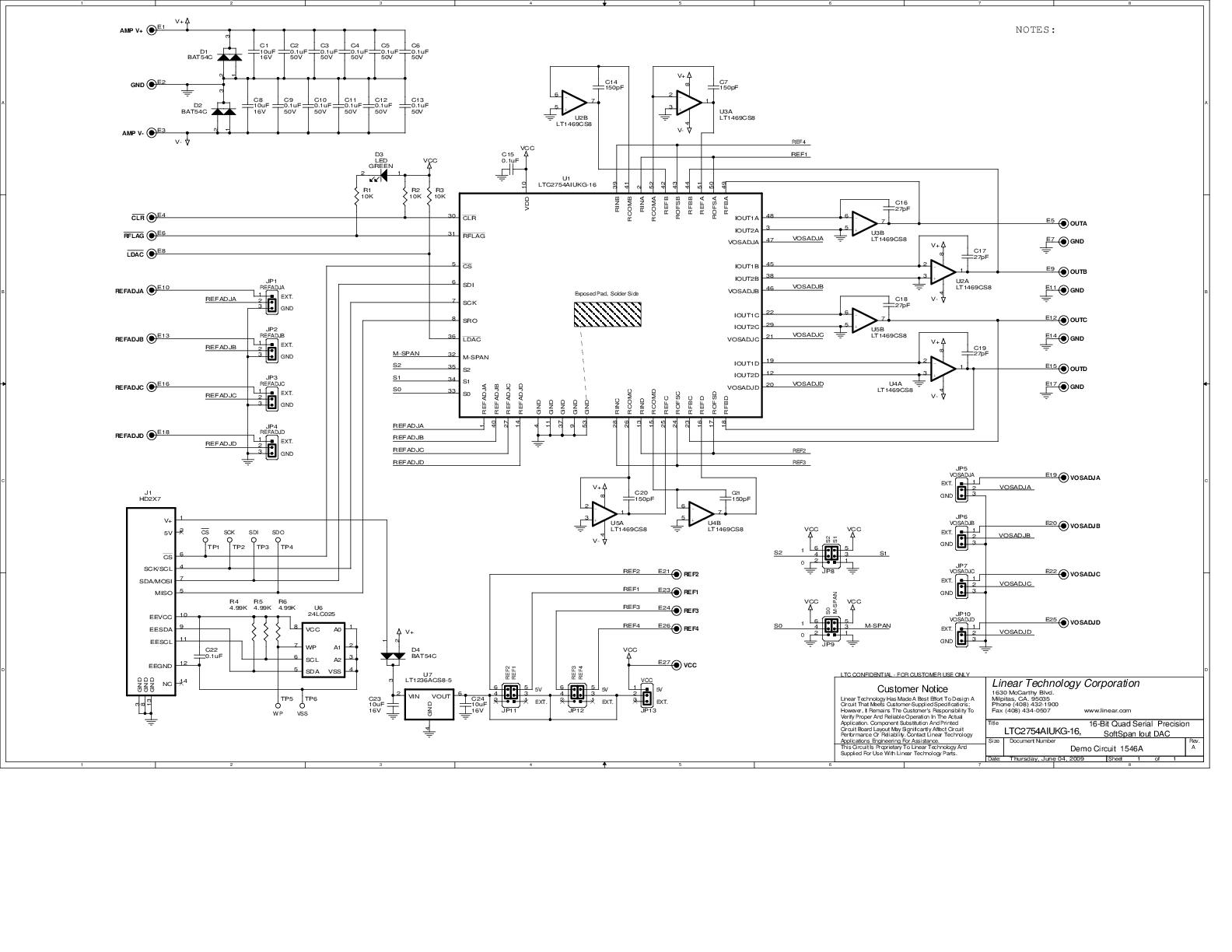

LTC2754-16: 16-Bit, Quad Serial, SoftSpan, 1LSB INL IOUT DAC, Requires DC590
