LTC2442
量产具集成型放大器的 24 位、高速、4 通道 ΔΣ ADC
- 产品模型
- 4
产品详情
- 1ppm 线性度，无漏失码
- 用于直接传感器数字化处理的集成型放大器
- 2 个差分或 4 个单端输入通道
- 高达 8kHz 的输出速率 (外部 fO)
- 高达 4kHz 的多路复用速率 (外部 fO)
- 可选的速度 / 分辨率
- 在 1.76kHz 输出速率下噪声为 2μVRMS
- 在 13.8Hz 输出速率下噪声为 220nVRMS (采用同时 50Hz / 60Hz 抑制)
- 可针对任何输入和基准情况提供保证的调制器稳定性和抗闭锁能力
- <5μV 偏移 (4.5V < VCC < 5.5V，–40°C 至 85°C)
- 具 GND 至 VCC 共模范围的差分输入和差分基准
- 无延迟模式，每个转换都是准确 (即使在选择一个新通道之后也是如此)
- 内部振荡器 — 无外部组件
- 36 引脚 SSOP 封装
LTC®2442 是一款具集成型放大器的超高精度、可变速度、24 位 ΔΣ™ ADC。该放大器可配置为一个缓冲器，用于提供高阻抗传感器的简易型输入驱动。当以单位增益配置放大器时，可实现百万分之一 (ppm) 的线性度。可采用外部电阻器来设定一个增益，以增加低电平输入信号的分辨率。正和负放大器电源引脚可以直接连接至 VCC (4.5V 至 5.5V) 和 GND，或被施加高于 VCC 和低于 GND 的偏置电压 (对于轨至轨输入信号)。
专有的 ΔΣ 架构可确保连续透明校准过程中的稳定 DC 准确度。可以选择 10 种速度 / 分辨率组合 (从 6.9Hz / 220nVRMS 至 3.5kHz / 25μVRMS)，并且没有延迟或 DC 准确度中的漂移。此外，还可选择一种 2X 速度模式，从而实现高达 7kHz (采用一个外部振荡器时为 8kHz) 的输出速率和单周期延迟。
可利用一个从地电位至 VCC 的共模输入范围来选择单端 (多达 4 个输入) 或差分 (多达 2 个输入) 的任意组合。当工作于 1X 速度模式时，在选择了一个新的速度 / 分辨率或通道之后的第一个转换是有效的。
Applications
- 自动量程 6 位数字电压表 (DVM)
- 高速多路复用
- 衡器
- 直接温度测量
- 高速数据采集
参考资料
数据手册 1
可靠性数据 1
用户手册 1
产品选型卡 2
新闻 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC2442CG#PBF | 36-Lead SSOP | ||
| LTC2442CG#TRPBF | 36-Lead SSOP | ||
| LTC2442IG#PBF | 36-Lead SSOP | ||
| LTC2442IG#TRPBF | 36-Lead SSOP |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
11月 18, 2019 - 19_0266 Laser Top Mark for SSOP36/44/48 Packages assembled in ADPG and UTAC |
||
| LTC2442CG#PBF | 量产 | |
| LTC2442CG#TRPBF | 量产 | |
| LTC2442IG#PBF | 量产 | |
| LTC2442IG#TRPBF | 量产 | |
这是最新版本的数据手册
硬件生态系统
工具及仿真模型
Linduino 3
Linduino是ADI公司的Arduino兼容系统，用于开发和分配面向集成电路的固件库和示例代码。每个支持Linduino的产品包括示例主程序（在LTSketchbook/产品型号文件夹中定义）和驱动程序代码（在LTSketchbook/库文件夹中定义）。
评估套件

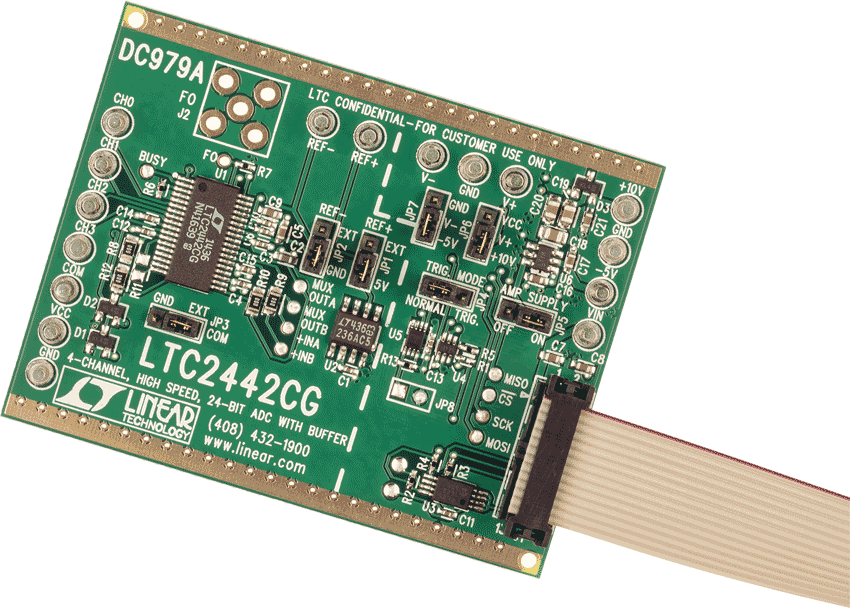

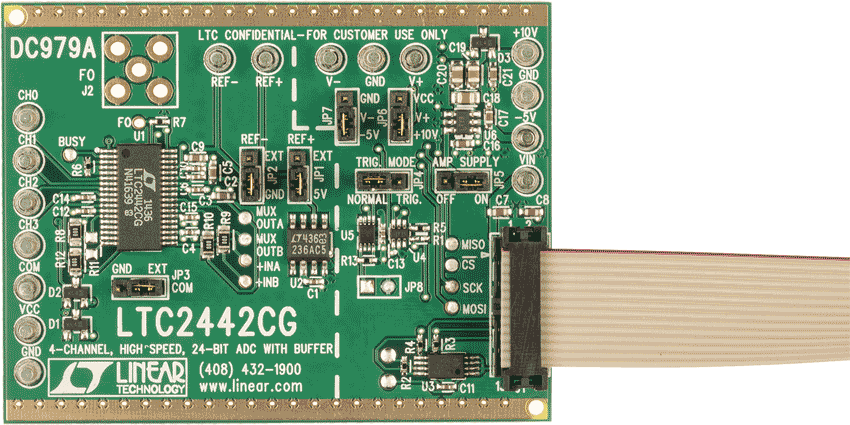

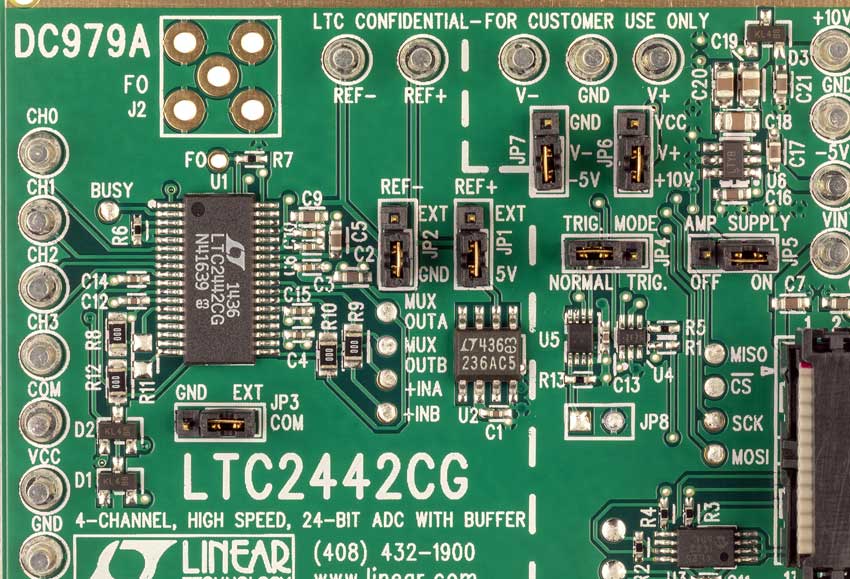

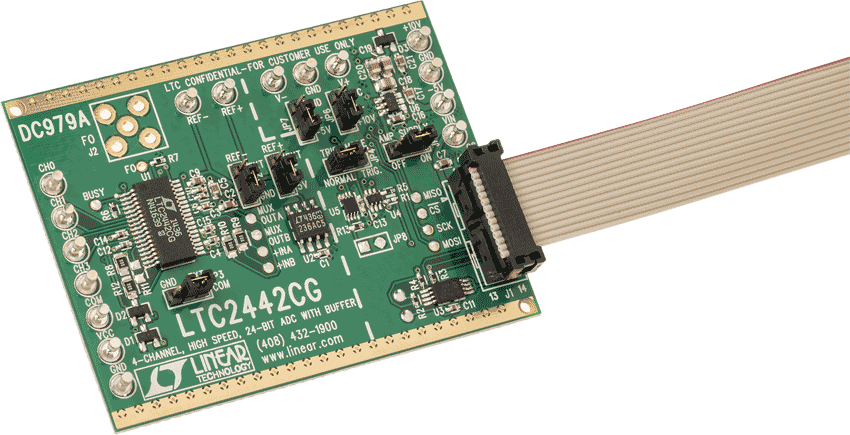

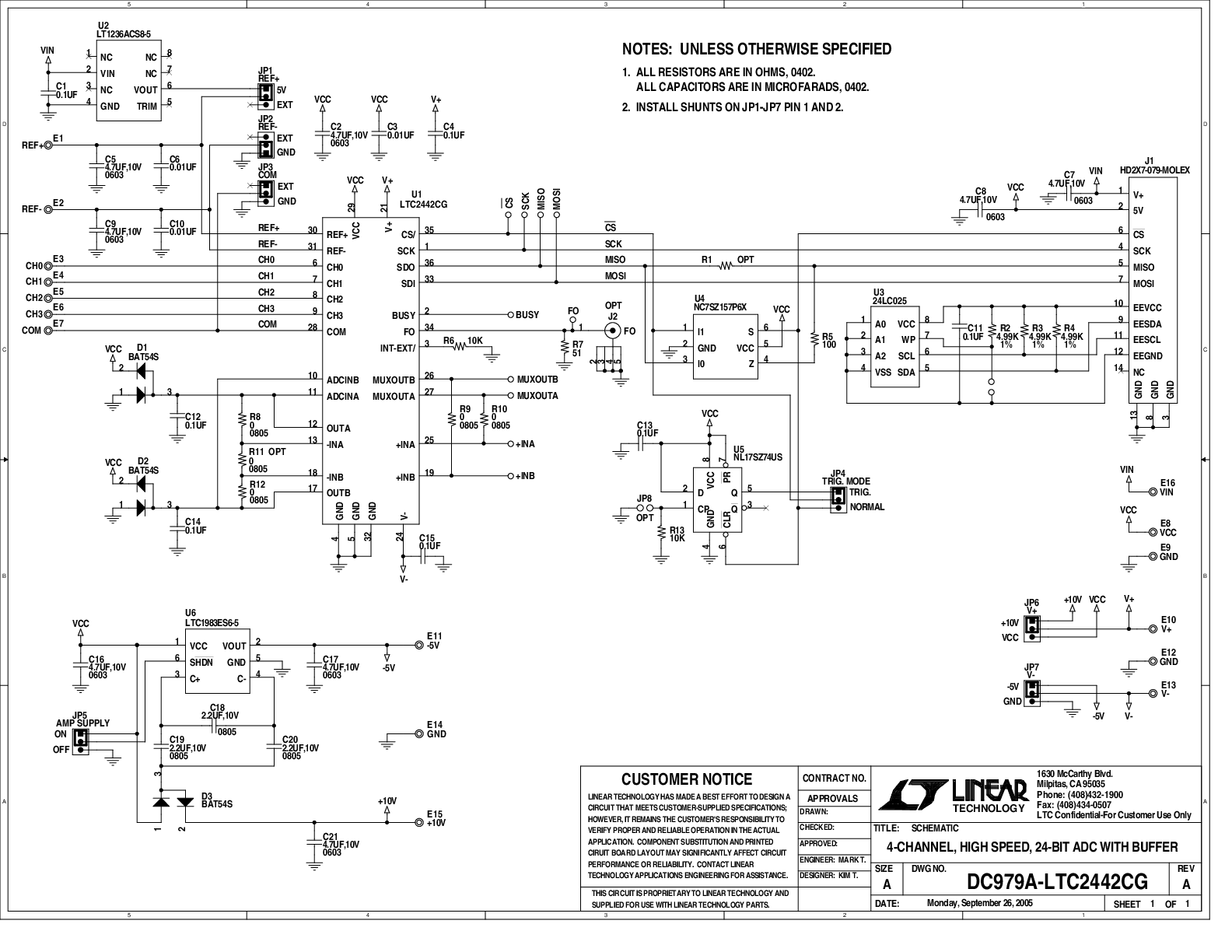

LTC2442CG 24位缓冲Σ-△型ADC（需要DC590）
