LTC1555
量产SIM 电源和电平变换器
- 产品模型
- 4
产品详情
- 升压 / 降压型充电泵可产生 5V
- 输入电压范围：2.7V 至 10V
- 输出电流：
- 10mA (VIN > 2.7V)
- 20mA (VIN > 3V)
- 3V 至 5V 信号电平变换器
- 在所有 SIM 触针上均提供了 > 10kV ESD 防护等级
- 短路和过热保护
- 非常低的工作电流：60μA
- 非常低的停机电流：< 1μA
- 软启动功能可限制接通时的浪涌电流
- 可编程的 3V 或 5V 输出电压
- 650kHz 开关频率
- 辅助 4.3V LDO / 电源开关 (仅限 LTC1556)

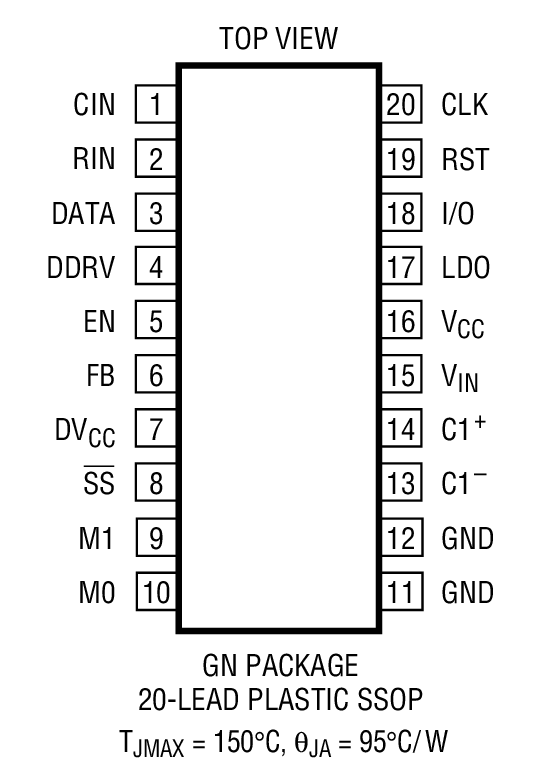

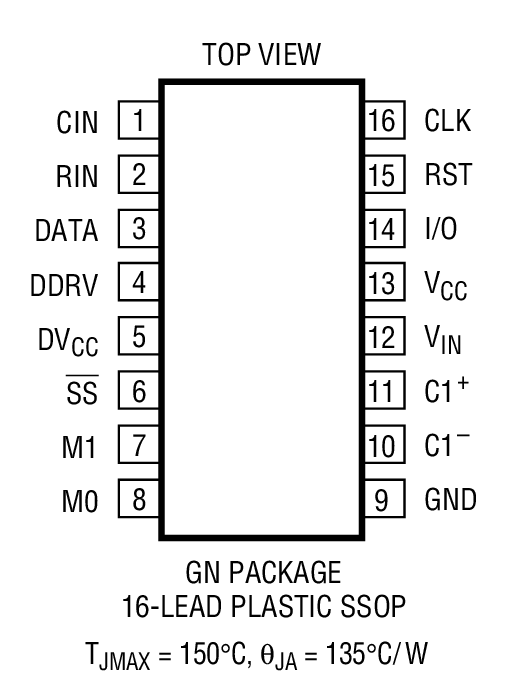

- 采用 16 引脚和 20 引脚窄体 SSOP 封装
LTC®1555 / LTC1556 提供了 3V GSM 蜂窝电话与 3V 或 5V 用户识别模块 (SIM)相连接所需的电源转换和电平移位。这两款器件包含一个充电泵 DC/DC 转换器，可为 SIM 卡提供一个稳定的 5V 电源。输入电压的变化范围可在 2.7V 至 10V，因而允许直接连接至电池。输出电压可以设置为 3V、5V 或直接连接至 VIN 引脚。
一种软启动功能可限制接通时的浪涌电流，从而可缓解当输入由另一个低功率 DC/DC 转换器提供时有可能引起的启动问题。另外，LTC1556 还包括一个辅助 LDO 稳压器 / 电源开关，可用于为频率合成器或其他低功率电路供电。
60μA 的工作电流和 1μA 的停机电流较大限度延长了电池寿命。由于采用了小型 16 引脚和 20 引脚窄体 SSOP 封装，而且仅需 3 个小的外部电容器，因此较大限度缩减了电路板面积。
应用

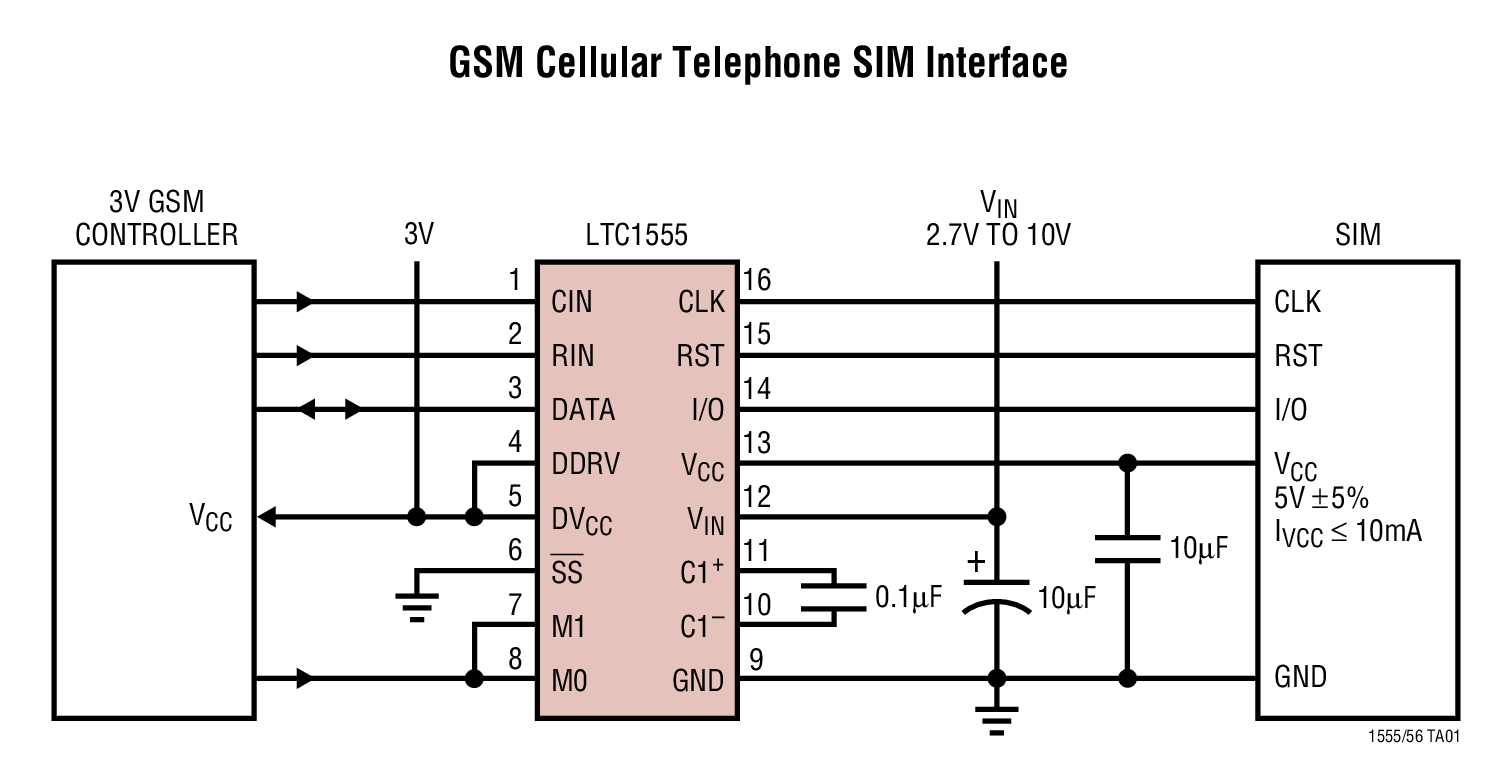

- GSM 蜂窝电话中的 SIM 接口
- 智能卡阅读器
