LTC1442
量产具基准的超低功率单通道 / 双通道比较器
- 产品模型
- 7
产品详情
- 超低静态电流：2.1μA 典型值 (LTC1440)
- 基准输出可驱动 0.01μF 电容器
- 可调的迟滞 (LTC1440 / LTC1442)
- 宽电源范围：
- 单通道：2V 至 11V
- 双通道：±1V 至 ±5.5V
- 输入电压范围包括负电源
- TTL/CMOS 兼容型输出
- 12μs 传播延迟 (采用 10mV 过驱动)
- 无瞬态开路电流
- 40mA 连续供电电流
- MAX921 / 922 / 923 的引脚兼容型升级器件
- 3mm x 3mm x 0.75mm DFN封装 (LTC1440)
LTC®1440 / LTC1441 / LTC1442 是具有内置基准的超低功率单通道和双通道比较器。该比较器在整个温度范围内具有 <3.7μA 的电源电流 (LTC1440)、一个 1.182V ±1% 基准、可编程迟滞 (LTC1440 / LTC1442) 以及可吸收和供应电流的 TTL/CMOS 输出。电压基准输出能够驱动一个高达 0.01μF 的旁路电容器，而不会产生振荡。
比较器采用 2V 至 11V 单电源或 ±1V 至 ±5.5V 双电源 (LTC1440) 供电。比较器迟滞可以容易地采用两个电阻器和 HYST 引脚 (LTC1440 / LTC1442) 进行设置。每个比较器的输入工作范围从负电源至正电源的 1.3V 以内。比较器输出级能够连续地供应高达 40mA 的电流。通过消除比较器改变逻辑状态时经常出现的交叉传导电流，清除了电源毛刺干扰。

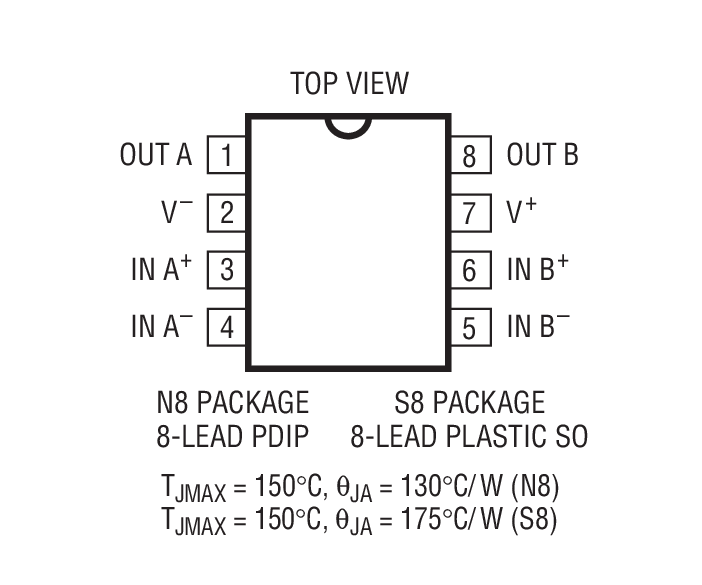

LTC1440 采用 8 引脚 PDIP、SO、MSOP 和 DFN 封装。 LTC1441 / LTC1442 采用 8 引脚 PDIP 和 SO 封装。
Applications
- 电池供电型系统监视
- 门限检测器
- 窗口比较器
- 振荡器电路
参考资料
数据手册 1
可靠性数据 1
设计笔记 4
技术文章 1
规范通知 1
产品选型卡 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC1442CN8#PBF | 8-Lead PDIP (Narrow 0.3 Inch) | ||
| LTC1442CS8#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LTC1442CS8#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LTC1442DICE | CHIPS OR DIE | ||
| LTC1442IN8#PBF | 8-Lead PDIP (Narrow 0.3 Inch) | ||
| LTC1442IS8#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LTC1442IS8#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
10月 8, 2024 - 24_0234 Migrating Bottom Trace Code Marking to Top Side Laser Marking for PDIP Package |
||
| LTC1442CN8#PBF | 量产 | |
| LTC1442IN8#PBF | 量产 | |
|
10月 11, 2022 - 22_0241 Epoxy Change from Henkel 8290 to 8290A for PDIP Package |
||
| LTC1442CN8#PBF | 量产 | |
| LTC1442IN8#PBF | 量产 | |
|
8月 6, 2022 - 22_0172 Laser Top Mark Conversion for PDIP Packages Assembled in ADPG [PNG] |
||
| LTC1442CN8#PBF | 量产 | |
| LTC1442IN8#PBF | 量产 | |
|
10月 24, 2024 - 24_0246 Migrating Bottom Trace Code Marking to Top Side Laser Marking for SOIC_N Package |
||
| LTC1442CS8#PBF | 量产 | |
| LTC1442CS8#TRPBF | 量产 | |
| LTC1442IS8#PBF | 量产 | |
| LTC1442IS8#TRPBF | 量产 | |
|
12月 14, 2023 - 22_0255 Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2) |
||
| LTC1442CS8#PBF | 量产 | |
| LTC1442CS8#TRPBF | 量产 | |
| LTC1442IS8#PBF | 量产 | |
| LTC1442IS8#TRPBF | 量产 | |
|
6月 16, 2021 - 21_0026 Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM |
||
| LTC1442CS8#PBF | 量产 | |
| LTC1442CS8#TRPBF | 量产 | |
| LTC1442IS8#PBF | 量产 | |
| LTC1442IS8#TRPBF | 量产 | |
