LTC1258
量产微功耗低压差基准电压源
- 产品模型
- 16
产品详情
- 200mV 最大压差 (在 10mA 输出电流条件下)
- 4μA 典型静态电流
- 0.15% 最大初始准确度 (S8)
- 无需输出电容器
- 输出供应 10mA 电流，吸收 2mA 电流
- 40ppm/℃ 最大漂移 (S8)
- 电压选项：2.5V、3V、4.1V、5V 和可调
- 采用小型 MSOP 封装
LTC®1258/LTC1258-2.5/LTC1258-3/LTC1258-4.1/LTC1258-5均为微功耗带隙基准电压源，具有高精度和低漂移特性，提供非常低电源电流，采用小尺寸封装。由于兼具超低静态电流和低压差电压 (最大值仅为200mV)，因而非常适合电池供电设备应用。对于可调LTC1258，输出电压通过一个外部电阻分压器设定。
该基准电压源系列采用曲率补偿获得低温度系数，通过微调薄膜电阻实现高输出精度。这些基准电压源能够提供10mA的源电流和2mA的吸电流，非常适合精密稳压器应用。它们可在未采用输出旁路电容的情况下保持稳定，但也能够在采用高达1μF的电容时实现稳定。这一特性在PC板空间十分宝贵且需要实现快速稳定的关键应用中很重要。
LTC1258串联基准电压源具有优于并联基准电压源的功耗优势。除了电源电流之外，并联基准电压源还必须把全部的负载电流都用于运行。

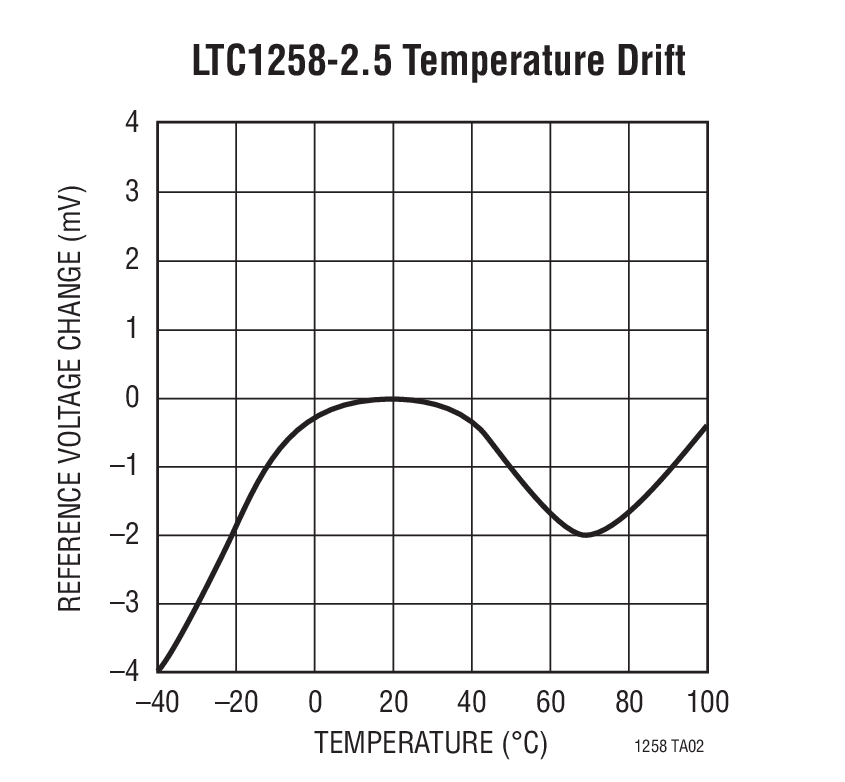

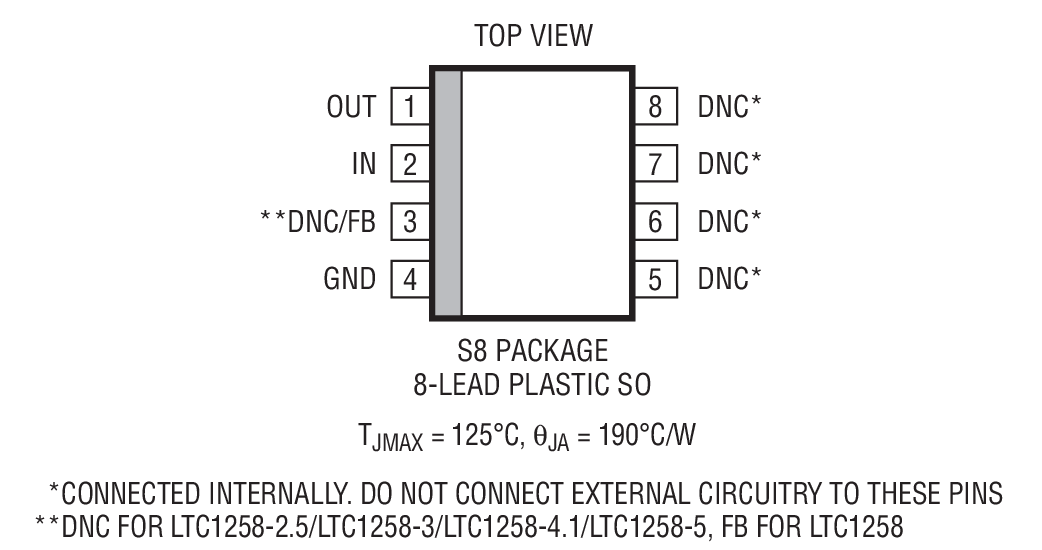

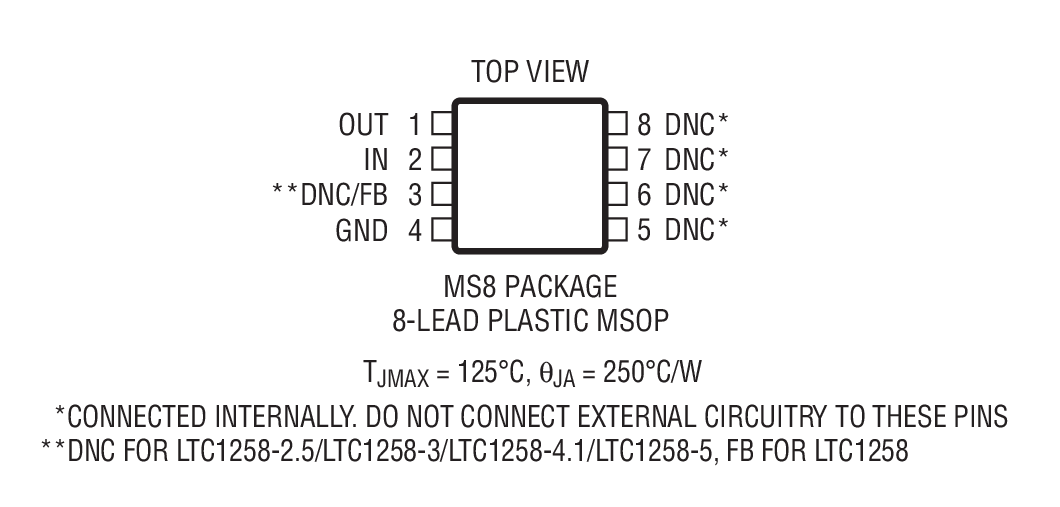

LTC1258系列采用8引脚MSOP和SO封装。
