LT8645S-2

推荐新设计使用

静态电流为 2.5µA 的 65V、8A 同步降压型 Silent Switcher

数据手册 (Rev. B) 产品选型表

产品模型: 10

Viewing:

产品详情

Silent Switcher^® 架构

超低 EMI 发射
可选的扩频调制功能

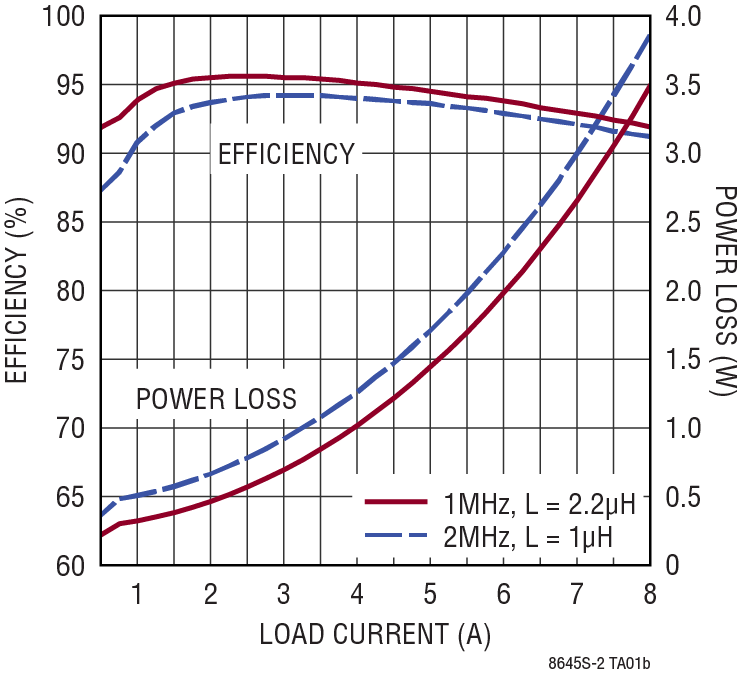

在高频下具有高效率

在 1MHz、12V_IN 至 5V_OUT 范围内效率高达 95%
在 2MHz、12V_IN 至 5V_OUT 范围内效率高达 94%

宽输入电压范围：3.4V 至 65V
超低静态电流 Burst Mode 操作

将 12V_IN 调节到 3.3V_OUT 时 I_Q 为 2.5μA
输出纹波 < 10mV_P-P

快速最短开关接通时间：40ns
在所有条件下均具有低压降：1A 时为 60mV
可调并且可同步：200kHz 至 2.2MHz
峰值电流模式操作
输出软启动和追踪

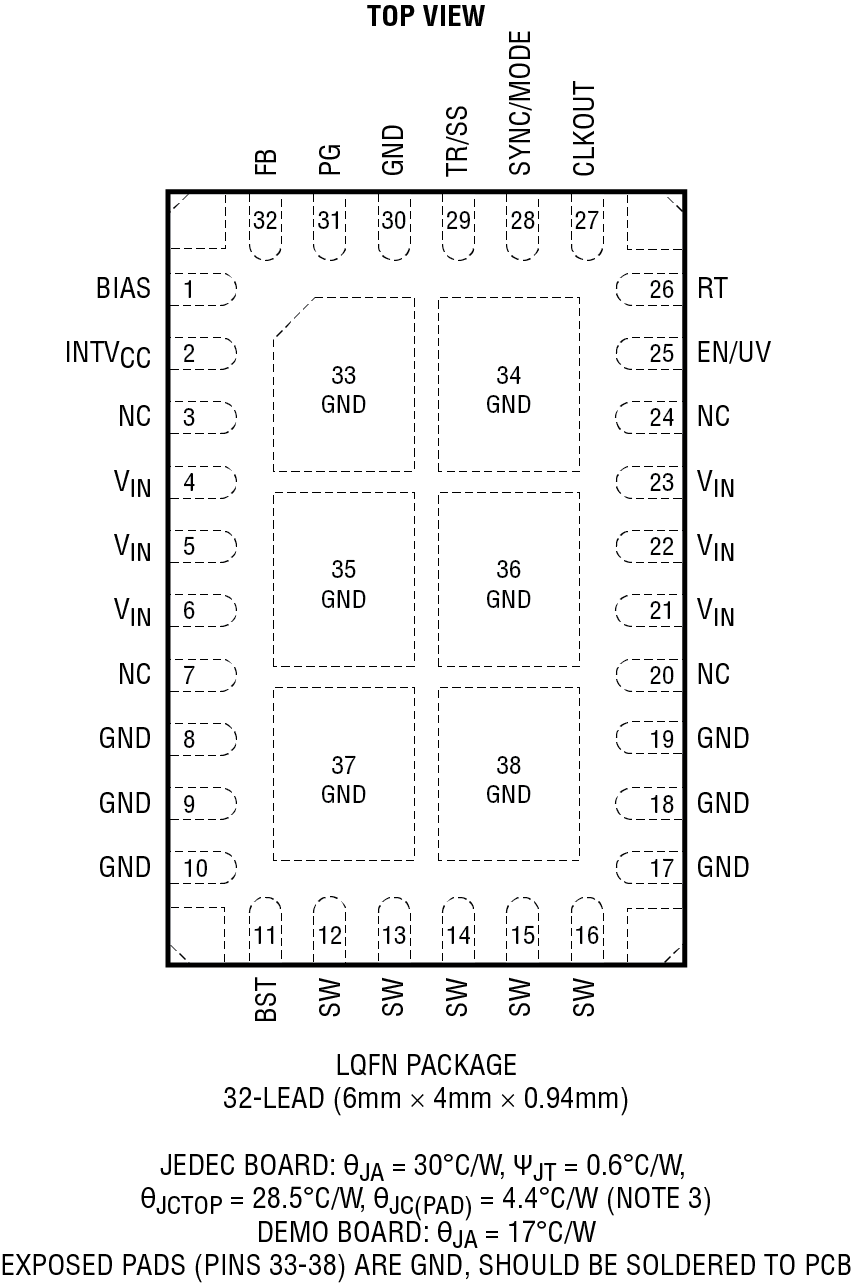

小型 32 引脚 6mm × 4mm LQFN 封装
AEC-Q100 评定正在进行中

参考资料

数据手册 1

LT8645S-2: 65V, 8A Synchronous Step-Down Silent Switcher with 2.5µA Quiescent Current Data Sheet (Rev.B) 09/03/2024

设计笔记 1

具快速瞬态响应和超低 EMI 辐射的单片式 65 V、8 A 降压型稳压器 09/01/2018

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LT8645SEV-2#PBF	32-Lead LQFN (6mm x 4mm x 0.94mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8645SEV-2#TRPBF	32-Lead LQFN (6mm x 4mm x 0.94mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8645SEV-2#WPBF	32-Lead LQFN (6mm x 4mm x 0.94mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8645SEV-2#WTRPBF	32-Lead LQFN (6mm x 4mm x 0.94mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8645SHV-2#PBF	32-Lead LQFN (6mm x 4mm x 0.94mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8645SHV-2#TRPBF	32-Lead LQFN (6mm x 4mm x 0.94mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8645SHV-2#WPBF	32-Lead LQFN (6mm x 4mm x 0.94mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8645SJV-2#PBF	32-Lead LQFN (6mm x 4mm x 0.94mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8645SJV-2#TRPBF	32-Lead LQFN (6mm x 4mm x 0.94mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8645SJV-2#WPBF	32-Lead LQFN (6mm x 4mm x 0.94mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

2月 6, 2024 - 24_0002 Qualification of New Mold Compound, SMT Paste and Pillar Diameter Change for LT8645S, LT8645S-2, LT8646S
		PCN24_0002_Form Material_Report Qualification Results Summary Delta Qualification Matrix Other
LT8645SEV-2#PBF	量产
LT8645SEV-2#TRPBF	量产
LT8645SEV-2#WPBF
LT8645SHV-2#PBF	量产
LT8645SHV-2#TRPBF	量产
LT8645SHV-2#WPBF
LT8645SJV-2#PBF	量产
LT8645SJV-2#TRPBF	量产
LT8645SJV-2#WPBF
