LT8637

推荐新设计使用

具有2.5μA静态电流的42V、5A/7A峰值同步降压型Silent Switcher

数据手册 (Rev. E) 产品选型表
产品模型
4
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • Silent Switcher® 架构
    • 超低 EMI 辐射
    • 可选的扩频调制功能
  • 在高频下具有高效率
    • 在 1MHz、12VIN 至 5VOUT 范围内效率高达 96%
    • 在 2MHz、12VIN 至 5VOUT范围内效率高达 95%
  • 宽输入电压范围：3.4V 至 42V
  • 最大连续输出为 5A，峰值瞬态输出为 7A
  • 超低静态电流 Burst Mode® 操作
    • 2.5µA IQ，将 12VIN 调节为 3.3VOUT
    • 输出纹波 < 10mVP-P
  • 快速最短开关接通时间：30ns
  • 在所有条件下均具有低压降：1A 时为 100mV
  • 强制连续模式
  • 可调并且可同步：200kHz 至 3MHz
  • 输出软启动和电源正常
  • 小型 20 引脚 4mm × 3mm LQFN 封装
  • 符合汽车应用的 AEC-Q100 标准
LT8637
具有2.5μA静态电流的42V、5A/7A峰值同步降压型Silent Switcher

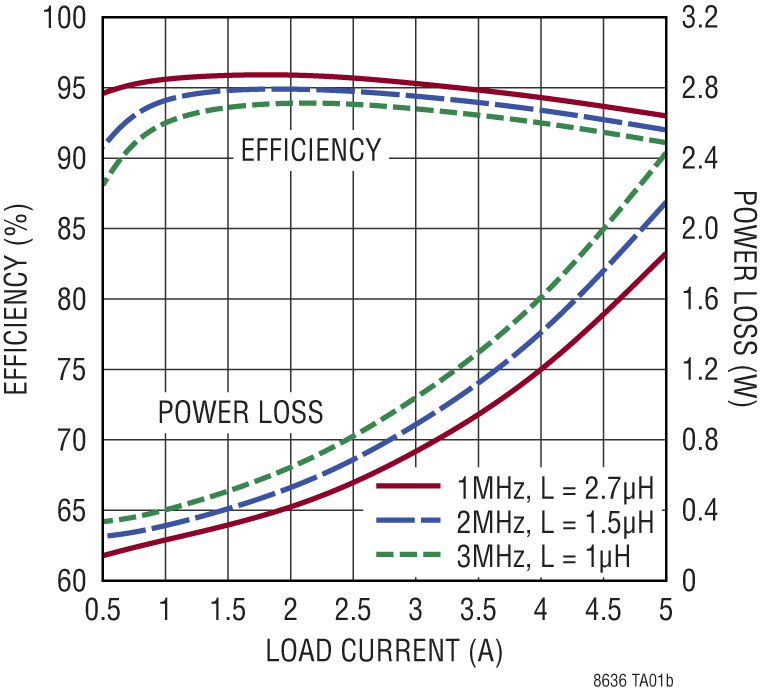

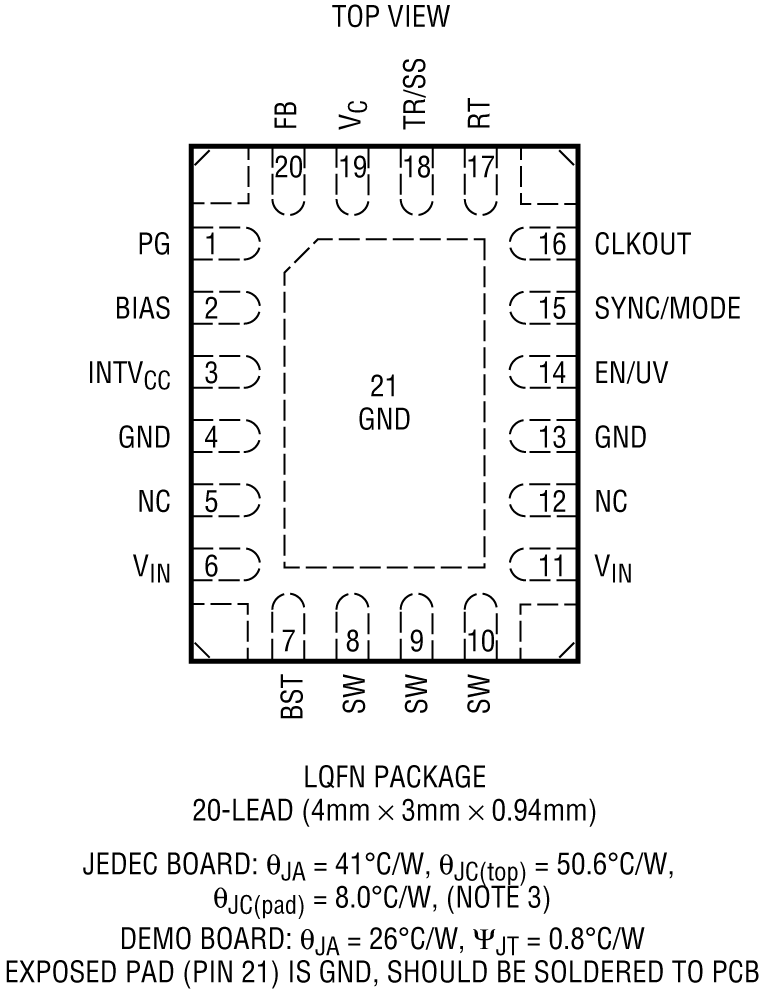

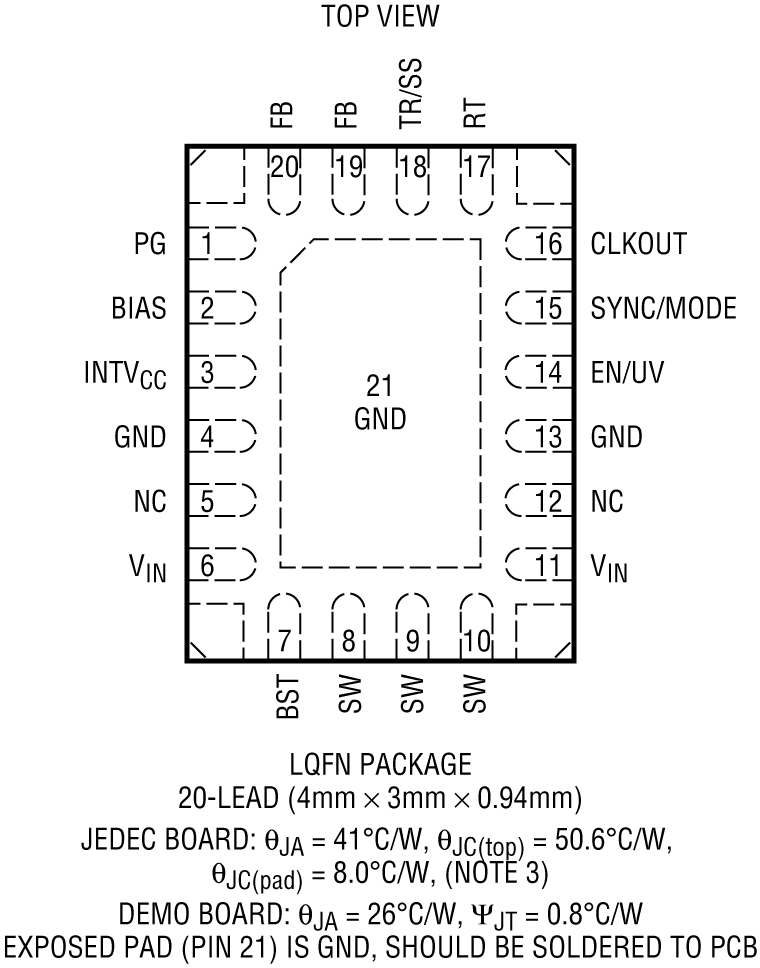

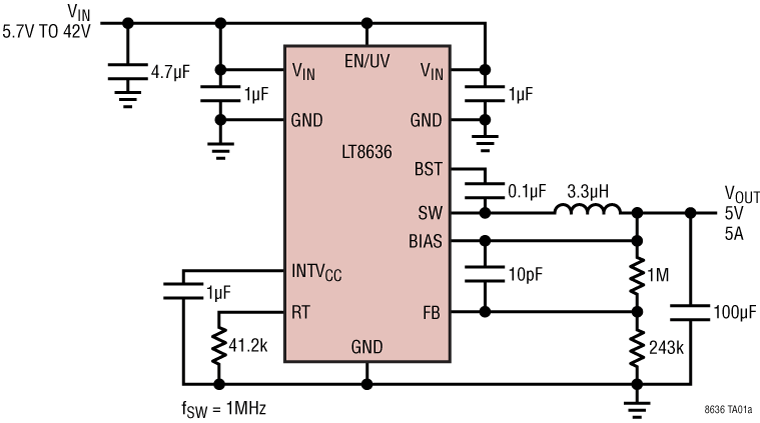

LT8636/LT8637 Application Circuit LT8636/LT8637 Pin Configuration LT8636/LT8637 Pin Configuration LT8636/LT8637 Performance Graph
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice 1

LTspice中提供以下器件型号：

  • LT8637
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
schematic 2
schematic 3
schematic 4
DC3020A

LT8637演示板 | 具有2.5μA静态电流的42V、5A同步降压型Silent Switcher稳压器

立即购买 更多内容

产品详情

演示电路3020A是一款具有展频(SSFM)功能的42V、5A(峰值为7A)同步降压型Silent Switcher®，内置LT8637。该演示板设计为通过5.8V至42V输入提供5V输出。宽输入范围支持各种输入源，如汽车电池和工业电源。LT8637是一款紧凑型、低辐射、高效率、高频同步单芯片降压型开关稳压器。LT8637与LT8636相同，但LT8637具有用于外部补偿的VC引脚。这有助于客户优化环路响应，或针对更高电流应用并联多个稳压器。专有的Silent Switcher架构，通过简化滤波器和降低布局敏感性尽可能降低电磁辐射。可选的展频模式进一步改善了EMI性能，非常适合噪声敏感型应用。稳压器的超低2.5 A静态电流（输出完全可调节）支持极小负载电流下要求高效率的应用，如汽车和电池供电的便携式仪器仪表。

峰值电流模式控制的最短接通时间短至30ns，即使在高频下也能实现高降压转换。LT8637开关频率可通过振荡器电阻器或外部时钟在200 kHz至3 MHz的范围内进行编程设置。演示电路3020A的默认频率为2MHz。

演示板DC3020A上的SYNC/MODE引脚默认处于接地状态（JP1处于BURST位置），以实现低纹波Burst Mode®运行。要与某个外部时钟同步，请将跳线JP1移至SYNC/FCM，并对3020A上的SYNC端子应用该外部时钟。在SYNC模式中，器件以强制连续模式运行。在未应用外部时钟时，SYNC/MODE引脚处于悬空状态，器件以强制连续模式运行。此模式可在宽负载范围内提供快速瞬态响应和全频工作。或者，将跳线JP1移至SPREAD-SPECTRUM，则SYNC/MODE固定至INTVCC，器件以强制连续模式运行，并启用扩频功能。

LT8637数据手册提供完整的器件、操作说明和应用信息。必须结合演示电路3020A的演示手册阅读该数据手册。有关低EMI运行和出色热性能的布局建议，请参见数据手册中的“低EMI PCB布局和散热注意事项以及峰值输出电流”部分。请联系ADI应用工程师以获取支持。
DC3020A
LT8637演示板 | 具有2.5μA静态电流的42V、5A同步降压型Silent Switcher稳压器

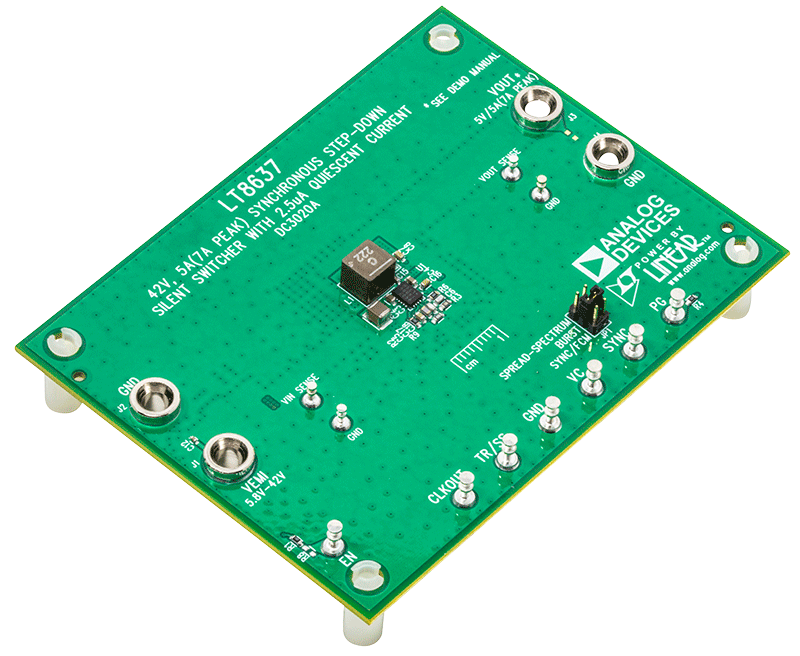

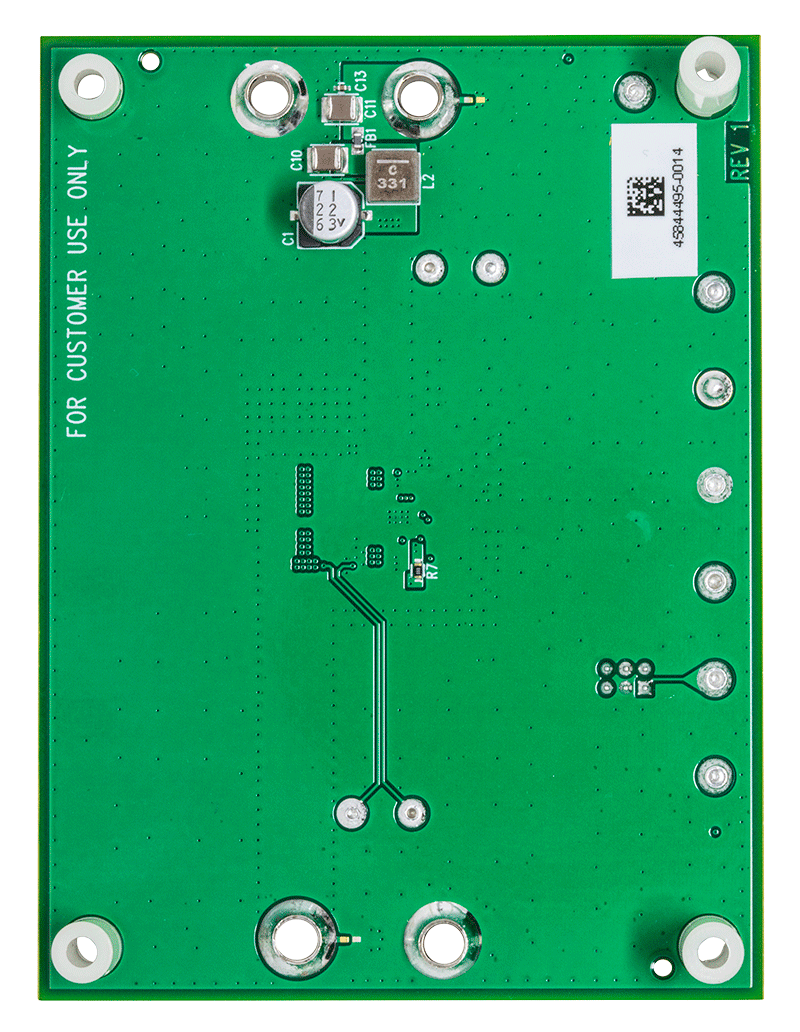

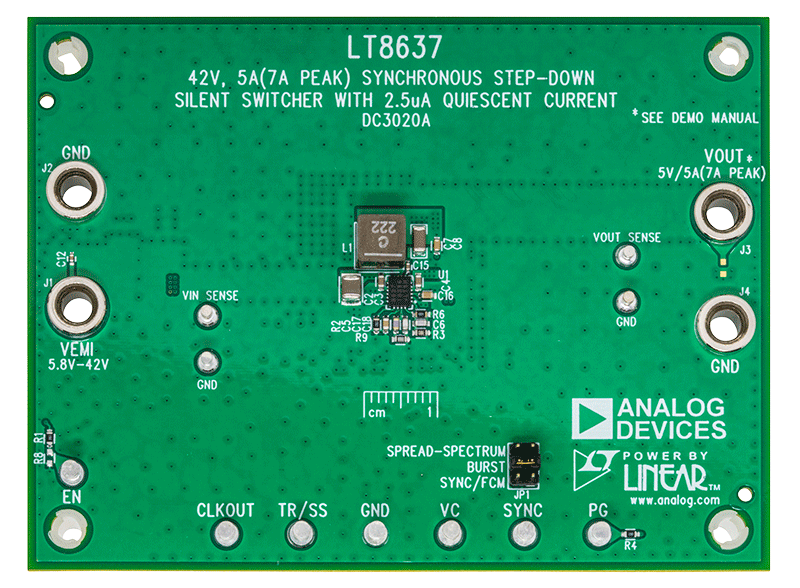

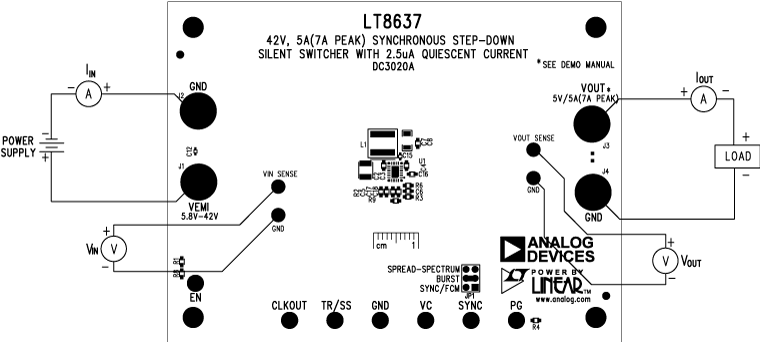

DC3020A Evaluation Board DC3020A Evaluation Board - Top View DC3020A Evaluation Board - Bottom View DC3020A Proper Measurement Equipment Setup
