LT3485
量产具有输出电压监视器和集成 IGBT 驱动器的照相闪光灯电容器式充电器
- 产品模型
- 8
产品详情
- 集成 IGBT 驱动器
- 电压输出监视器
- 采用小型变压器：5.8mm x 5.8mm x 3mm
- 从两节 AA 电池、单节锂离子电池或任何电压范围为 1.8V 至 10V 的电源工作
- 无需输出分压器
- 无需外部肖特基二极管
- 可对任何容量的照相闪光灯电容器进行充电

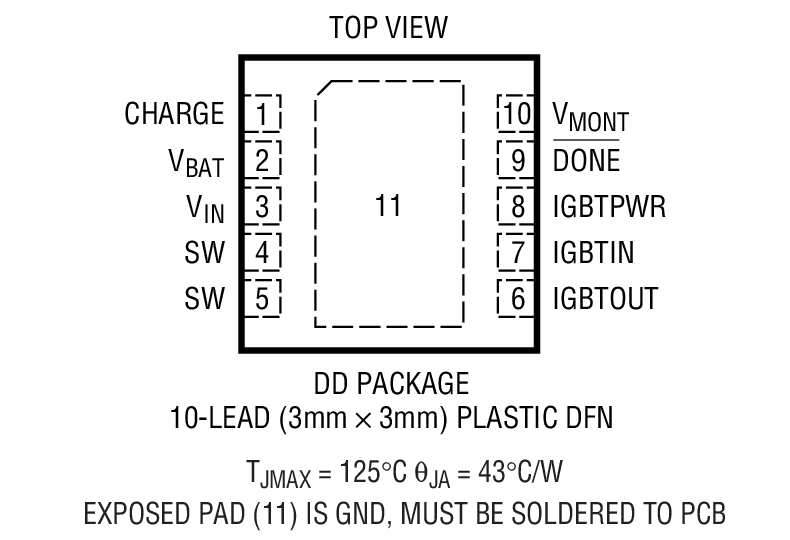

- 采用 10 引脚 (3mm x 3mm) DFN 封装

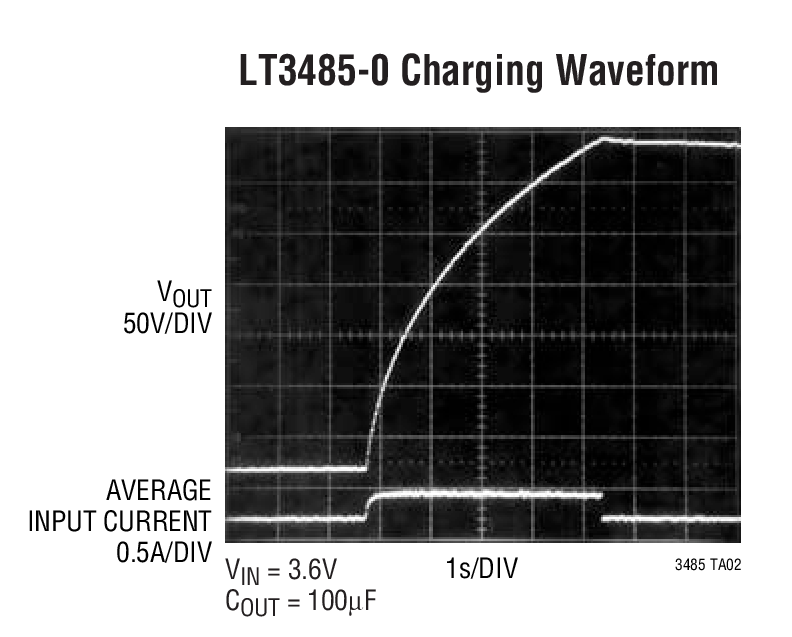

快速充电时间
|
器件版本 |
输入电流 (mA) |
充电时间 (秒) |
|
LT3485-3 |
750 |
2.5 |
|
LT3485-0 |
500 |
3.7 |
|
LT3485-2 |
350 |
5.5 |
|
LT3485-1 |
225 |
4.0* |
VIN = VBAT = 3.6V
1004.0µF 电容器，320V。 *50µF 电容器

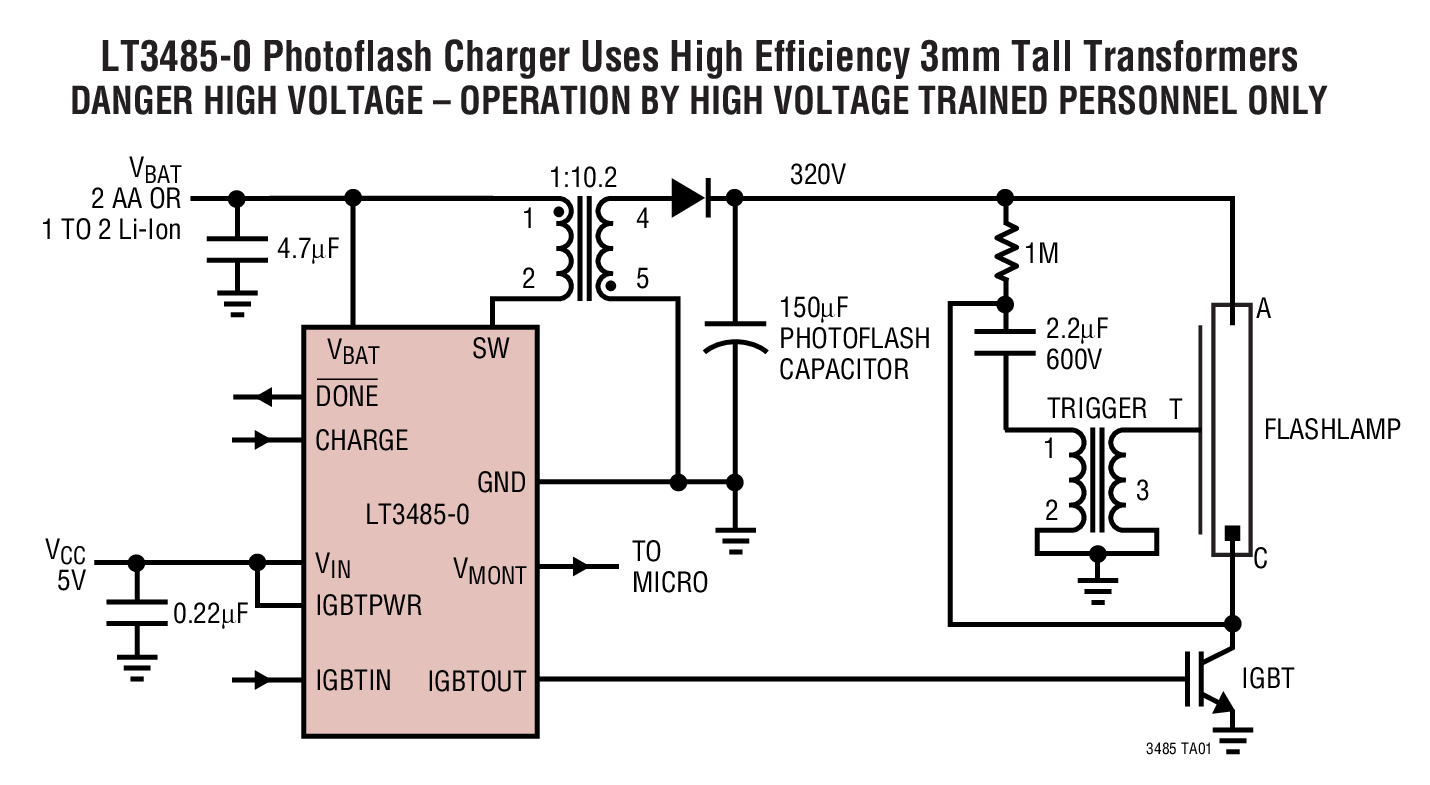

LT®3485 系列照相闪光灯充电器是高度集成的 IC，内含完整的充电器和 IGBT 驱动功能。 LT3485-x 所采用的专利控制技术令其能够采用外形尺寸极小的变压器。输出电压检测无需外部电路。变压器的匝数比控制着最终充电电压。在充电时，可通过一个从监视引脚由微控制器来监视电容器上的输出电压。每款器件都包含一个片内高电压 NPN 电源开关，该开关能够在未使用外部肖特基二极管的情况下承受开关引脚上的负电压。该器件具有一个 VBAT 引脚，因而允许采用两节 AA 电池来给电容器充电。内部电路从 VIN 引脚获取工作电源。LT3485-0 具有一个 1.4A 的初级电流限值，而 LT3485-3、LT3485-2 和 LT3485-1 则分别具有 2A、1A 和 0.7A 的电流限值。这些不同的电流限值使得输入电流处于严格受控的状态。
CHARGE 引脚为用户提供了对器件进行全面控制的能力。把 CHARGE 引脚驱动至低电平会使器件进入停机模式。DONE 引脚可指示器件完成充电操作的时刻。LT3485 系列器件采用无引线 (3mm x 3mm) DFN 封装。
Applications
- 数码相机和蜂窝电话闪光灯充电器
参考资料
数据手册 1
可靠性数据 1
用户手册 1
技术文章 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LT3485EDD-0#PBF | 10-Lead DFN (3mm x 3mm w/ EP) | ||
| LT3485EDD-0#TRPBF | 10-Lead DFN (3mm x 3mm w/ EP) | ||
| LT3485EDD-1#PBF | 10-Lead DFN (3mm x 3mm w/ EP) | ||
| LT3485EDD-1#TRPBF | 10-Lead DFN (3mm x 3mm w/ EP) | ||
| LT3485EDD-2#PBF | 10-Lead DFN (3mm x 3mm w/ EP) | ||
| LT3485EDD-2#TRPBF | 10-Lead DFN (3mm x 3mm w/ EP) | ||
| LT3485EDD-3#PBF | 10-Lead DFN (3mm x 3mm w/ EP) | ||
| LT3485EDD-3#TRPBF | 10-Lead DFN (3mm x 3mm w/ EP) |
这是最新版本的数据手册
工具及仿真模型
LTspice 2
- LT3485 - Power Management

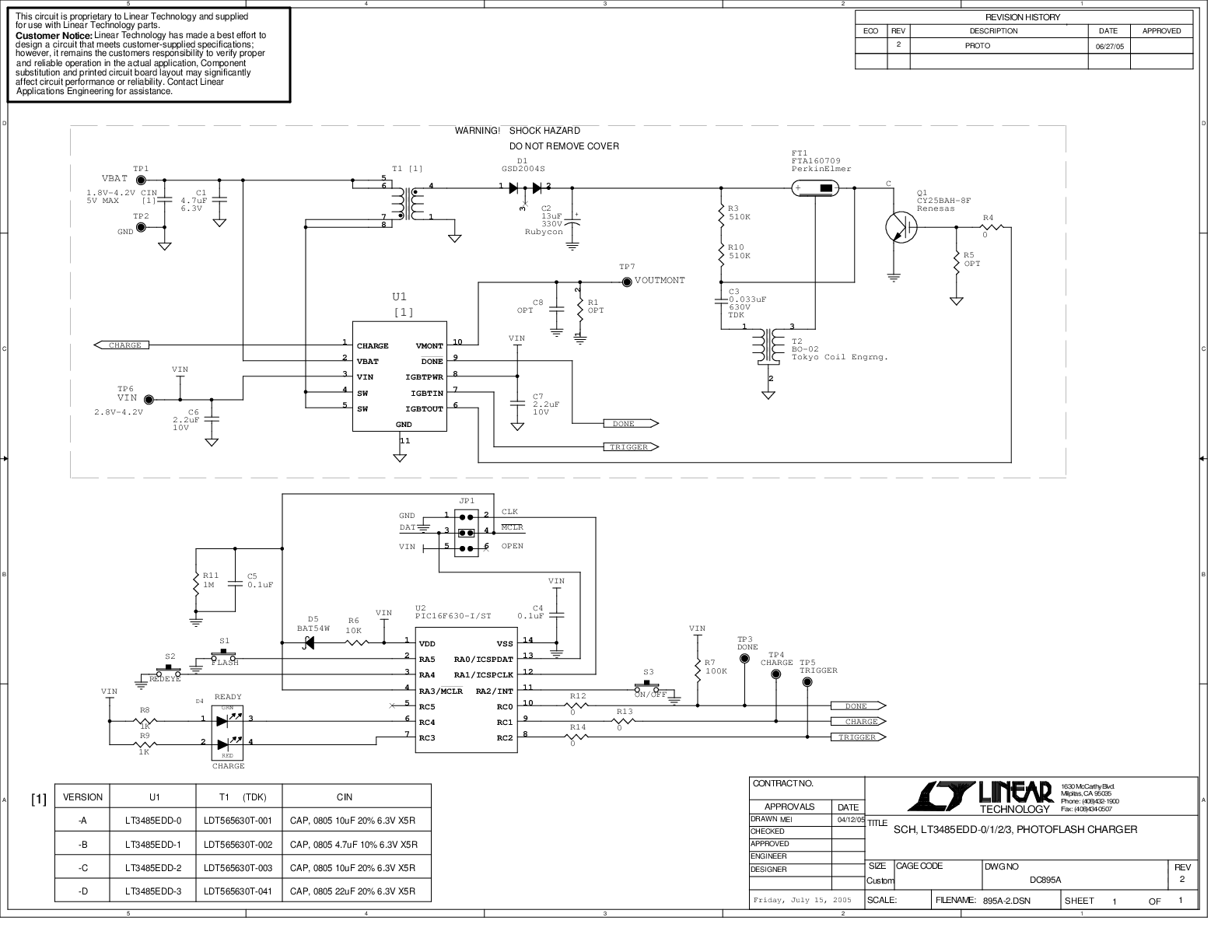

- LT3485-0 Demo Circuit - Photoflash Capacitor Charger with Vout Monitor and IGBT Drive (3V to 320V)
LTspice中提供以下器件型号：
- LT3485-0
- LT3485-1
- LT3485-2
- LT3485-3
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
