LT3014B
推荐新设计使用20mA、3V 至 18V 低压差微功率线性稳压器
- 产品模型
- 18
产品详情
- 宽输入电压范围：3V 至 80V
- 低静态电流：7μA

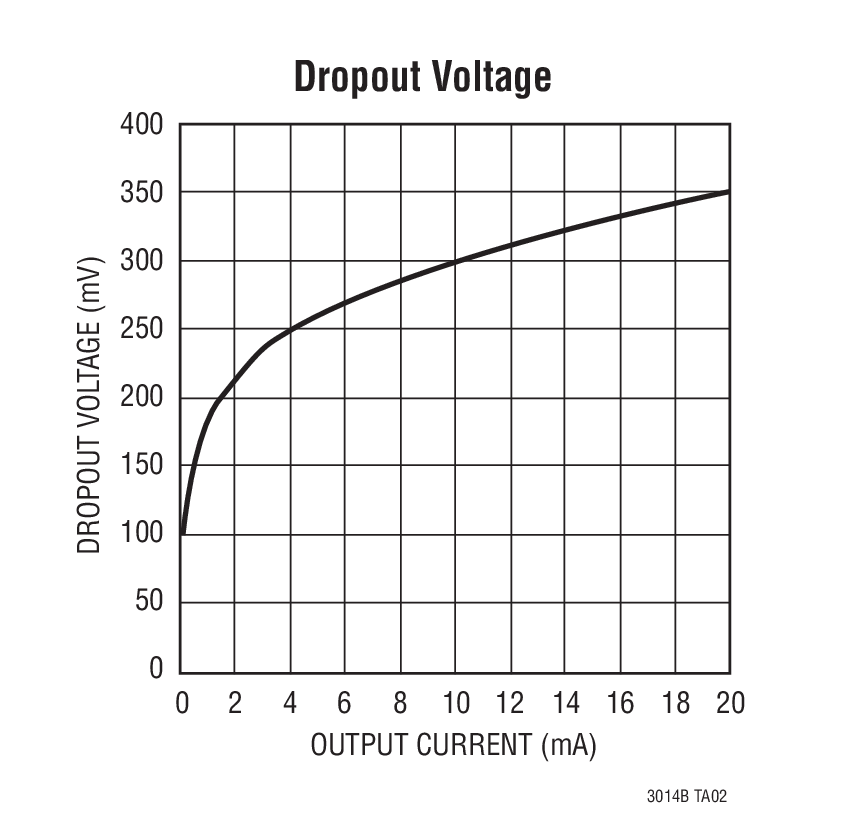

- 低压差：350mV
- 输出电流：20mA
- LT3014BHV 可承受 100V 的瞬态电压 (2ms)
- 无需保护二极管
- 可调输出范围：1.22V 至 60V
- 采用 0.47μF 输出电容器可实现稳定
- 采用铝电容器、钽电容器或陶瓷电容器可实现稳定
- 反向电池保护
- 没有来自输出的反向电流
- 热限制

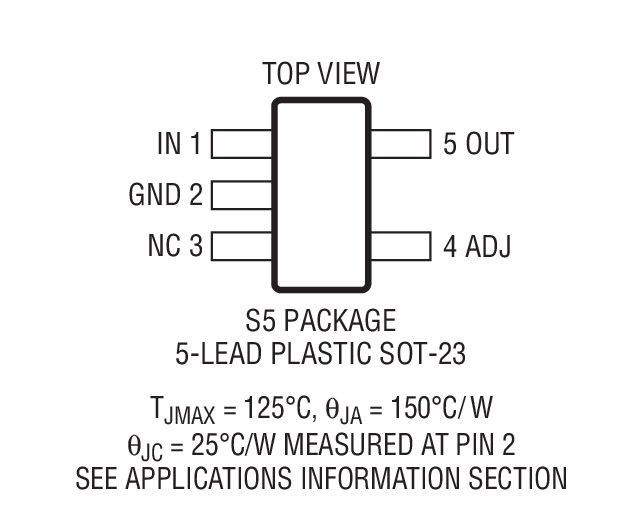

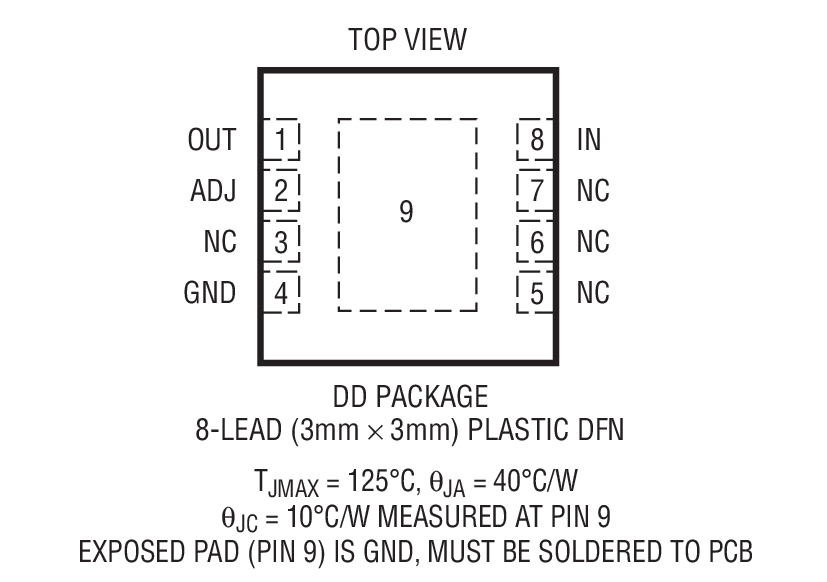

- 采用 5 引脚 ThinSOT™ 和 8 引脚 DFN 封装

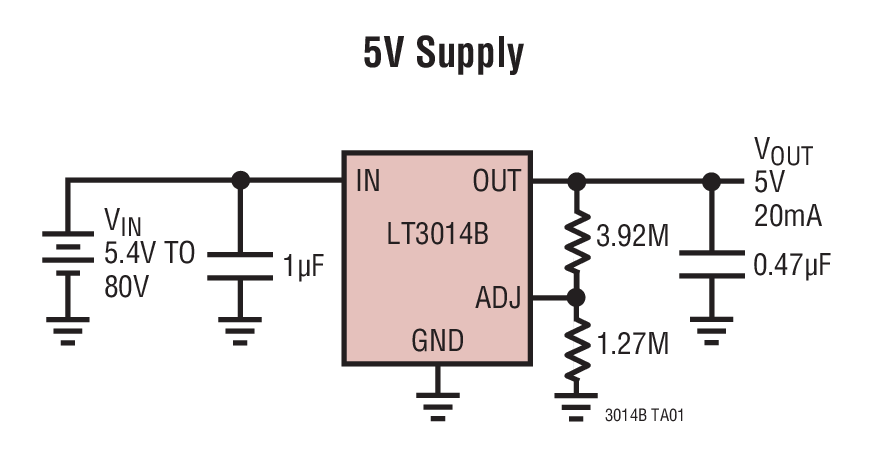

LT®3014B 是一款高电压、微功率低压差线性稳压器。该器件能够提供 20mA 输出电流和一个 350mV 的压差。LT3014B 专为在电池供电型或高电压系统中使用而设计，低静态电流 (工作时为 7μA) 使其成为一种理想的选择。在压差条件下，静态电流也处于良好受控状态。
LT3014B 的其他特点包括在采用非常小输出电容器情况下运作的能力。这些稳压器可在输出端上仅布设 0.47μF 电容器时实现稳定，而大多数老式器件则需要采用 10μF 至 100μF 电容器。可以使用小的陶瓷电容器，而不像其他稳压器常见的那样必需增加 ESR。内部保护电路包括反向电池保护、电流限制、热限制和反向电流保护。
该器件可以用作一款具一个 1.22V 基准电压的可调型器件。LT3014B 稳压器采用 5引脚 ThinSOT 和 8 引脚 DFN 封装。
Applications
- 低电流高电压稳压器
- 电池供电型系统的稳压器
- 电信应用
- 汽车应用
参考资料
数据手册 1
可靠性数据 1
解决方案设计及宣传手册 1
新闻 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LT3014BEDD#PBF | 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP) | ||
| LT3014BEDD#TRPBF | 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP) | ||
| LT3014BES5#TRMPBF | 5-Lead TSOT-23 | ||
| LT3014BES5#TRPBF | 5-Lead TSOT-23 | ||
| LT3014BHVEDD#PBF | 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP) | ||
| LT3014BHVEDD#TRPBF | 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP) | ||
| LT3014BHVES5#TRMPBF | 5-Lead TSOT-23 | ||
| LT3014BHVES5#TRPBF | 5-Lead TSOT-23 | ||
| LT3014BHVIDD#PBF | 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP) | ||
| LT3014BHVIDD#TRPBF | 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP) | ||
| LT3014BHVIS5#TRMPBF | 5-Lead TSOT-23 | ||
| LT3014BHVIS5#TRPBF | 5-Lead TSOT-23 | ||
| LT3014BIDD#PBF | 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP) | ||
| LT3014BIDD#TRPBF | 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP) | ||
| LT3014BIS5#TRMPBF | 5-Lead TSOT-23 | ||
| LT3014BIS5#TRPBF | 5-Lead TSOT-23 | ||
| LT3014BMPS5#TRMPBF | 5-Lead TSOT-23 | ||
| LT3014BMPS5#TRPBF | 5-Lead TSOT-23 |
这是最新版本的数据手册
硬件生态系统
工具及仿真模型
LTspice 2
LTspice中提供以下器件型号：
- LT3014
- LT3014B
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
