LT1573
不推荐用于新设计低压差 PNP 稳压器驱动器
- 产品模型
- 8
产品详情
- 适用于高电流、低压差稳压器的低成本解决方案
- 快速瞬态响应需要的大容量电容少得多
- 闭锁过载保护较大限度减小了散热器尺寸
- 精准输出电压 (1%)
- 单电源操作：VIN = 2.8V 至 10V
- 小的表面贴装型封装
- 能够提供非常低的压差电压 (<0.2V)
- 固定或可调型输出
- 具停机功能

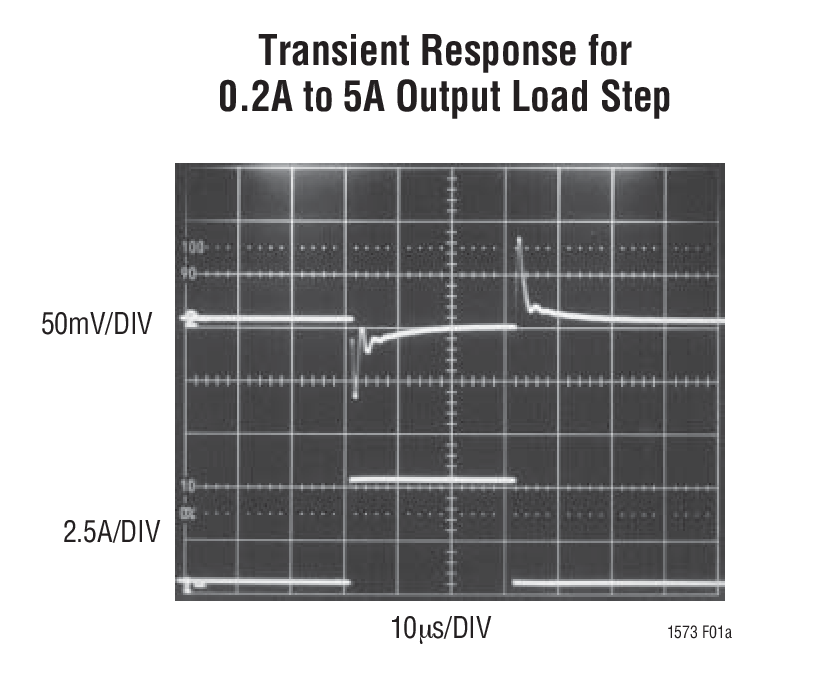

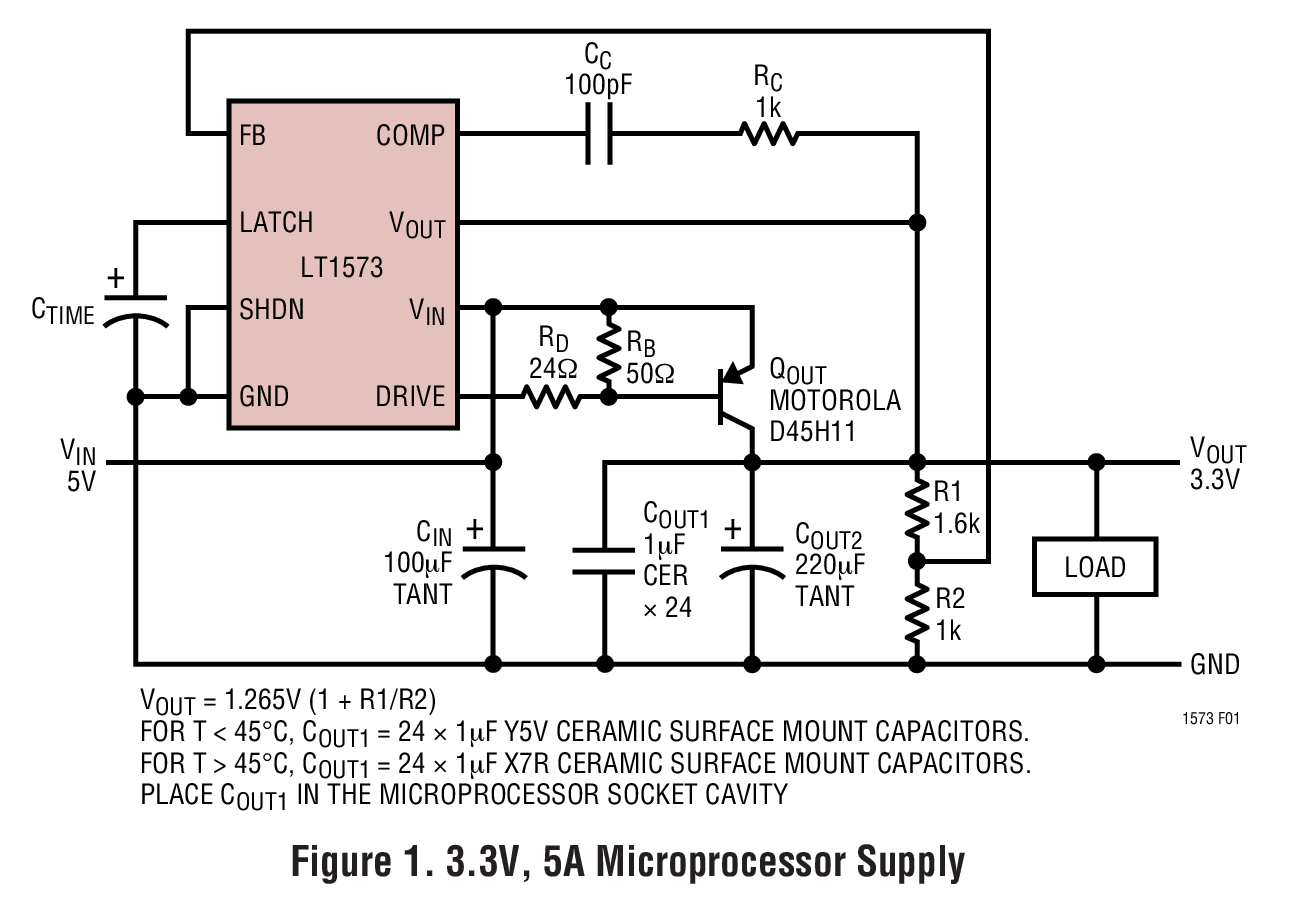

LT®1573 是一款稳压器驱动器 IC，专为给那些要求高电流、低压差和快速瞬态响应的应用提供低成本解决方案而设计。当与一个外部 PNP 电源开关相组合时，这款器件可在压差电压低至 0.35V 的情况下提供高达 5A 的负载电流。LT1573 电路专为实现极快的瞬态响应而设计。当该稳压器在具有快速、高电流负载瞬变的应用中使用时，这极大地减少了大容量存储电容。
为了保持低的成本和复杂性，LT1573 运用了一种新的时间延迟型闭锁过流保护方法，此方法无需外部电流检测电阻器。基极驱动受限以提供瞬时保护，而时间延迟型闭锁可为稳压器提供针对持续短路的保护作用。

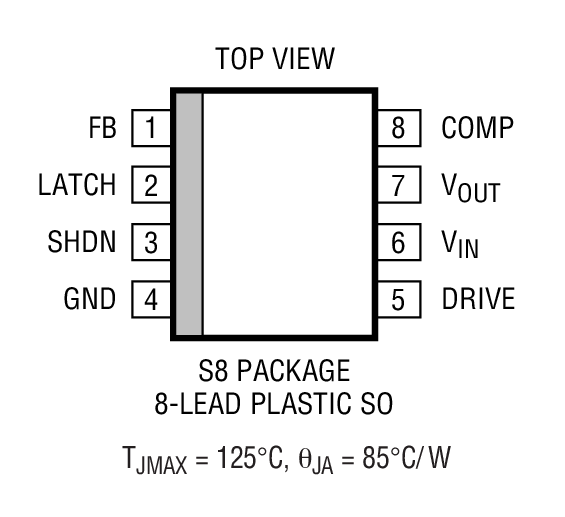

LT1573 可用作一款具有一个 1.27V 至 6.8V 输出范围以及 2.5V、2.8V 和 3.3V 固定输出电压的可调型稳压器。输出准确度优于 1%，以满足快速微处理器至关紧要的稳压要求。该器件采用了一种特殊的 8 引脚、熔融引线表面贴装型封装，以较大限度减小稳压器占板面积并提供足够的散热。
应用
- 3.3V 至 2.5V 稳压器
- 微处理器电源
- 用于开关电源的后置稳压器
- 高效率线性稳压器
- 超低压差稳压器
- 低电压线性稳压器
参考资料
数据手册 1
可靠性数据 1
设计笔记 1
解决方案设计及宣传手册 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LT1573CS8#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1573CS8#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1573CS8-2.5#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1573CS8-2.5#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1573CS8-2.8#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1573CS8-3.3#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1573IS8#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1573IS8#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
10月 8, 2024 - 24_0236 Migrating Bottom Trace Code Marking to Top Side Laser Marking for SOIC_N Package |
||
| LT1573CS8#PBF | 量产 | |
| LT1573CS8#TRPBF | 量产 | |
| LT1573CS8-2.5#PBF | 量产 | |
| LT1573CS8-2.5#TRPBF | 量产 | |
| LT1573CS8-2.8#PBF | 量产 | |
| LT1573CS8-3.3#PBF | 量产 | |
| LT1573IS8#PBF | 量产 | |
| LT1573IS8#TRPBF | 量产 | |
|
10月 12, 2022 - 22_0254 Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 1 of 2) |
||
| LT1573CS8#PBF | 量产 | |
| LT1573CS8#TRPBF | 量产 | |
| LT1573CS8-2.5#PBF | 量产 | |
| LT1573CS8-2.5#TRPBF | 量产 | |
| LT1573CS8-2.8#PBF | 量产 | |
| LT1573CS8-3.3#PBF | 量产 | |
| LT1573IS8#PBF | 量产 | |
| LT1573IS8#TRPBF | 量产 | |
|
6月 11, 2021 - 21_0060 Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM |
||
| LT1573CS8#PBF | 量产 | |
| LT1573CS8#TRPBF | 量产 | |
| LT1573CS8-2.5#PBF | 量产 | |
| LT1573CS8-2.5#TRPBF | 量产 | |
| LT1573CS8-2.8#PBF | 量产 | |
| LT1573CS8-3.3#PBF | 量产 | |
| LT1573IS8#PBF | 量产 | |
| LT1573IS8#TRPBF | 量产 | |
这是最新版本的数据手册
硬件生态系统
| 部分模型 | 产品周期 | 描述 |
|---|---|---|
| LT3150 | 推荐新设计使用 | 快速瞬态响应、低输入电压、非常低压差线性稳压器 |
工具及仿真模型
LTspice 1
LTspice中提供以下器件型号：
- LT1573
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
