HMC787A

推荐新设计使用

GaAs MMIC基波混频器,3 - 11 GHz

产品模型
5
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

产品详情

HMC787ALC3B
  • 转换损耗:9 dB(典型值,3 GHz至9 GHz时)
  • 本振(LO)至射频(IF)隔离:43 dB(典型值,3 GHz至9 GHz时)
  • RF至中频(IF)隔离:26 dB(典型值,3 GHz至9 GHz时)
  • 输入三阶交调截点(IP3):24 dBm(典型值,3 GHz至9 GHz时)
  • 输入1 dB压缩点(P1dB):17 dBm(典型值,3 GHz至9 GHz时)
  • 输出二阶交调截点(IP2):67 dBm(典型值,3 GHz至9 GHz时)
  • 无源双平衡拓扑结构
  • 宽IF频率范围:DC至4 GHz
  • 12引脚、陶瓷、无铅芯片载体(LCC)封装
  • HMC787AG(芯片)
    下变频器
    • 变频损耗
      • 8 dB(典型值,3 GHz至7 GHz)
      • 10 dB(典型值,7 GHz至10 GHz)
    • LO至IF隔离
      • 44 dB(典型值,3 GHz至7 GHz)
      • 42 dB(典型值,7 GHz至10 GHz)
    • RF至IF隔离
      • 21 dB(典型值,3 GHz至7 GHz)
      • 32 dB(典型值,7 GHz至10 GHz)
    • 输入IP3
      • 22 dBm(典型值,3 GHz至7 GHz)
      • 28 dBm(典型值,7 GHz至10 GHz)
    • 输入P1dB
      • 15 dBm(典型值,3 GHz至7 GHz)
      • 17 dBm(典型值,7 GHz至10 GHz)
    • 无源双平衡拓扑结构
    • 宽IF频率范围:DC至4 GHz
    • 6焊盘、裸片[芯片]
    HMC787A
    GaAs MMIC基波混频器,3 - 11 GHz
    HMC787A Functional Block Diagram HMC787A Pin Configuration HMC787AG CHIP Functional Block Diagram HMC787AG CHIP Pin Configuration
    添加至 myAnalog

    将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

    创建新项目
    提问

    参考资料

    了解更多
    添加至 myAnalog

    将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

    创建新项目

    工具及仿真模型

    S-参数 1

    ADIsimRF

    ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。

    打开工具

    评估套件

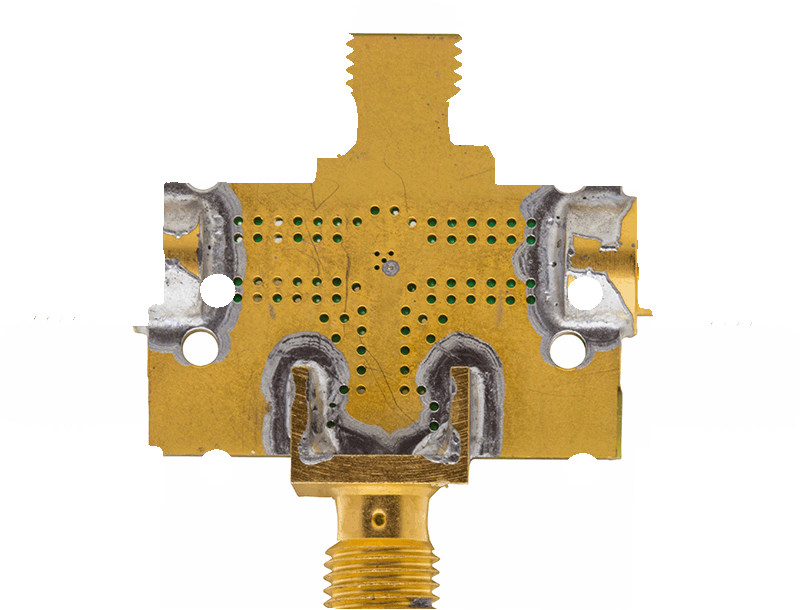

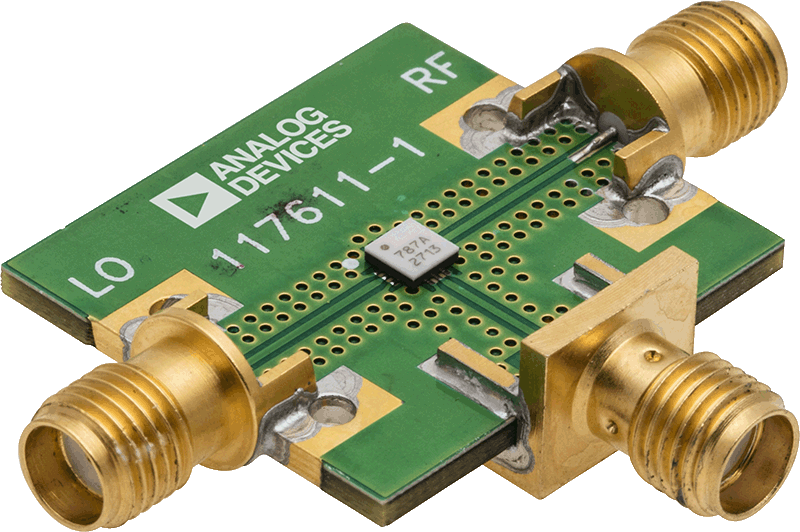

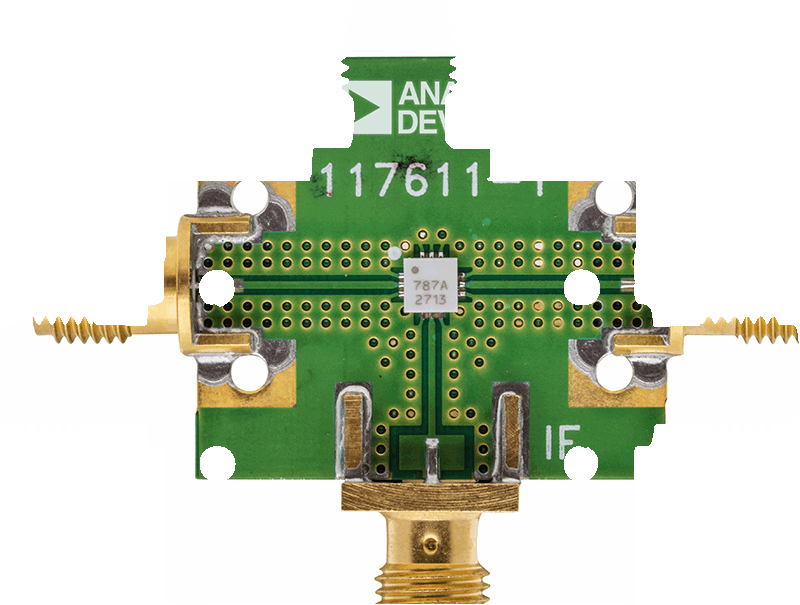

    EVAL-HMC787A
    HMC787A评估板
    EV1HMC787ALC3BANGLE-web EV1HMC787ALC3BBOTTOM-web EV1HMC787ALC3BTOP-web
