HMC587
推荐新设计使用采用SMT封装的宽带VCO，带有缓冲放大器，5 - 10 GHz
- 产品模型
- 3
产品详情
- 宽调谐带宽
- Pout: +5 dBm
- 低SSB相位噪声： -95 dBc/Hz（100 kHz）
- 无需外部谐振器
- 单正电源： +5V (55 mA)
- 符合RoHS标准的4x4 mm SMT封装
HMC587LC4B是一款宽带GaAs InGaP电压控制振荡器，集成了谐振器、负电阻器件、变容二极管。 由于振荡器的单芯片结构，其输出功率和相位噪声性能在不同的温度下始终非常出色。 Vtune端口接受0至+18V的模拟调谐电压。 HMC587LC4B VCO采用+5V单电源供电，功耗仅55 mA，提供符合RoHS标准的SMT封装。 这款宽带VCO集超小尺寸、低相位噪声、低功耗和宽调谐范围等特性于一体，构成独特的特性组合。
应用
- 工业/医疗设备
- 测试和测量设备
- 军用雷达、电子战和电子对抗
参考资料
产品选型指南 1
质量文档 2
磁带和卷轴规格 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| HMC587LC4B | 24-Lead LCC (4mm x 4mm w/ EP) | ||
| HMC587LC4BTR | 24-Lead LCC (4mm x 4mm w/ EP) | ||
| HMC587LC4BTR-R5 | 24-Lead LCC (4mm x 4mm w/ EP) |
这是最新版本的数据手册
工具及仿真模型
ADIsimPLL™
ADIsimPLL可以对ADI公司最新的高性能PLL产品进行快速、可靠的评估。它是目前最全面的PLL频率合成器设计和仿真工具，可实现所有对PLL性能有显著影响的重要非线性效应仿真。ADIsimPLL可以免去设计过程中的至少一项重复劳动，从而加快上市速度。
打开工具评估套件

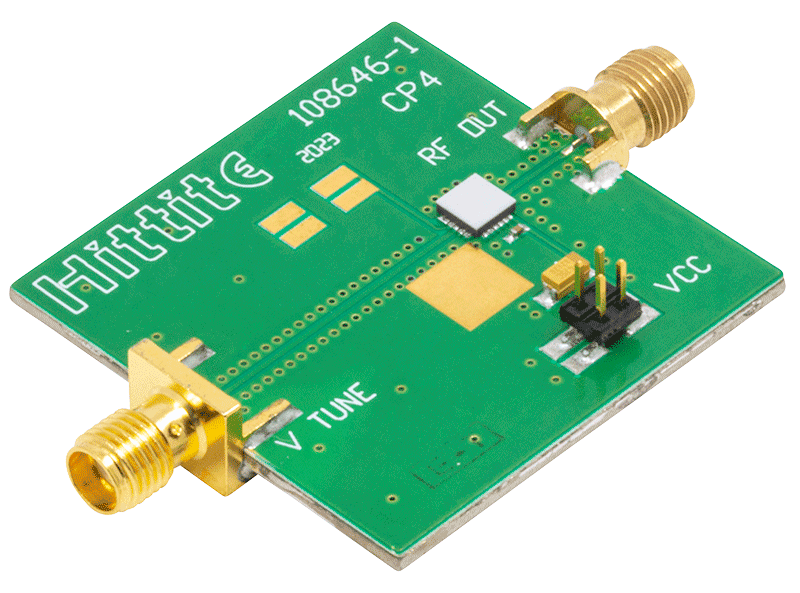

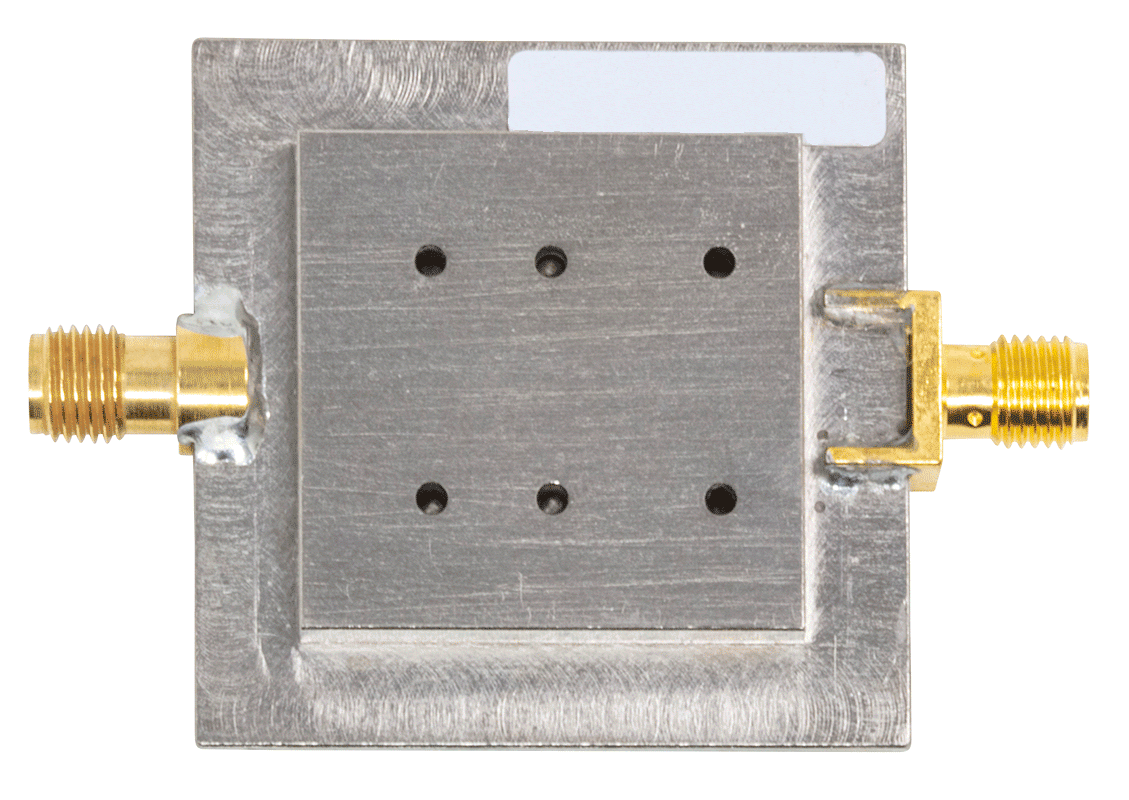

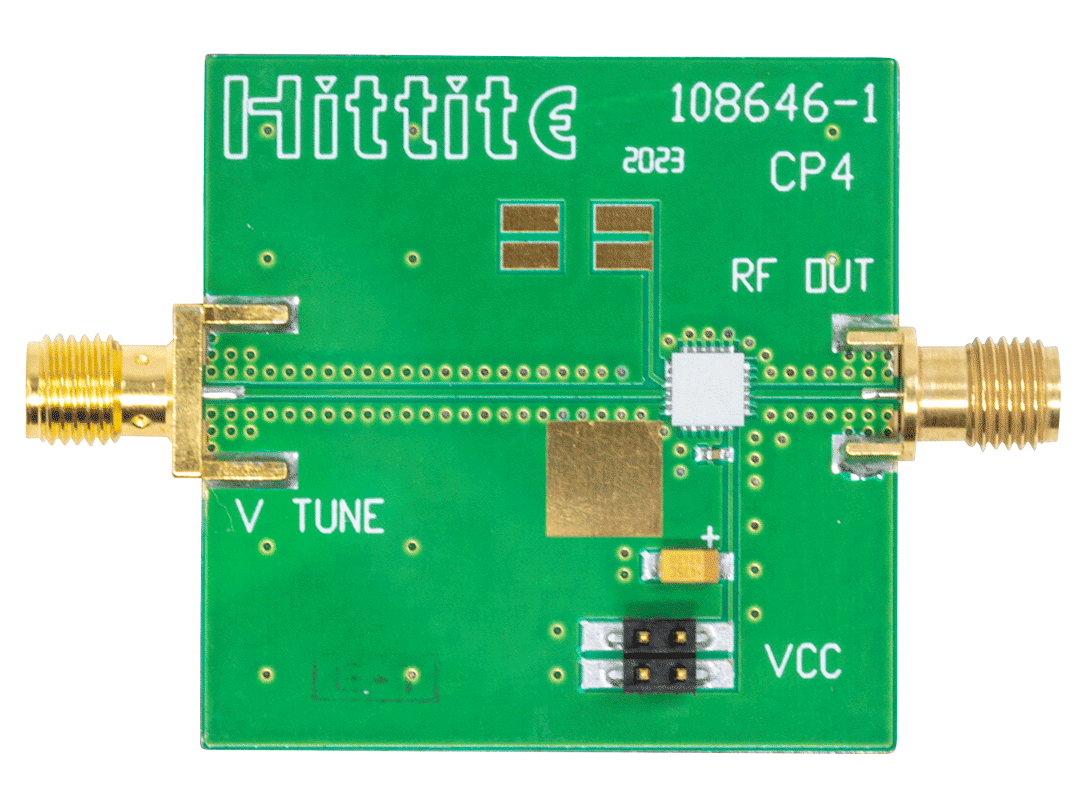

HMC587LC4B 评估板
