HMC3716
量产HBT数字鉴频鉴相器10 - 1300 MHz
- 产品模型
- 2
产品详情
- 超低SSB相位噪底：-153dBc/Hz（10kHz偏置时，100MHz）
- 集成输出电阻
- 改善输入灵敏度
- 锁定检测和反相功能
- 24引脚4 x 4mm SMT封装
HMC3716LP4E是一款数字鉴频鉴相器，工作频率范围为10至1300MHz。它适合低相位噪声频率合成器应用。
该器件将高工作频率和超低相位噪底结合在一起，能够提供具有很宽环路带宽的合成器和低分频数，从而实现快速开关和极低相位噪声。与差分环路放大器结合使用时，HMC3716LP4E可以生成输出电压，用于锁相VCO为参考振荡器。
该器件采用24引脚、4 x 4mm无引脚QFN表面贴装封装，带有裸露接地焊盘以改善RF和散热性能。
应用
- 点对点无线电
- 卫星通信系统
- 军事应用
- Sonet时钟生成
参考资料
数据手册 1
常见问题 1
产品选型指南 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| HMC3716LP4E | 24-Lead QFN (4mm x 4mm w/ EP) | ||
| HMC3716LP4ETR | 24-Lead QFN (4mm x 4mm w/ EP) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
4月 19, 2022 - 22_0048 Addition of ASE Korea as an Alternate Assembly Site for Select LFCSP Products |
||
| HMC3716LP4E | 量产 | |
| HMC3716LP4ETR | 量产 | |
这是最新版本的数据手册
硬件生态系统
工具及仿真模型
设计工具 1
ADIsimPLL™
ADIsimPLL可以对ADI公司最新的高性能PLL产品进行快速、可靠的评估。它是目前最全面的PLL频率合成器设计和仿真工具，可实现所有对PLL性能有显著影响的重要非线性效应仿真。ADIsimPLL可以免去设计过程中的至少一项重复劳动，从而加快上市速度。
打开工具评估套件
-web.gif?rev=5742632af4c547a5a8c8a629bcfdda37&sc_lang=zh)
-web.gif?rev=abe9ff4a9ad947f1ba6740db35eed7c4&sc_lang=zh)

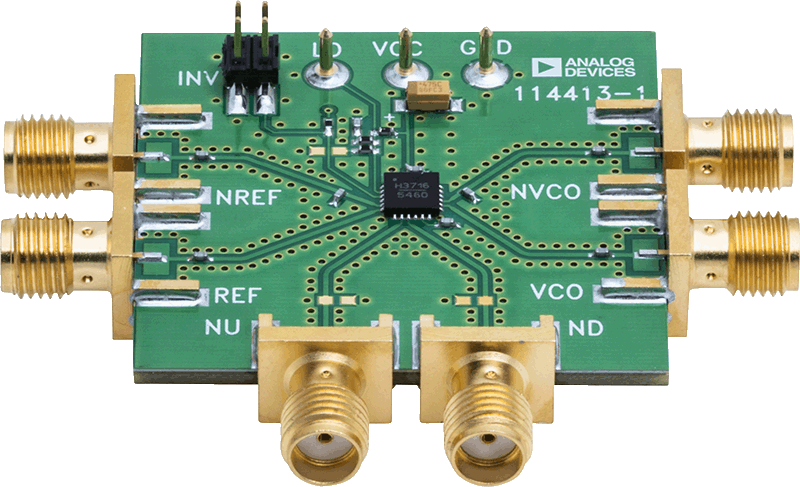

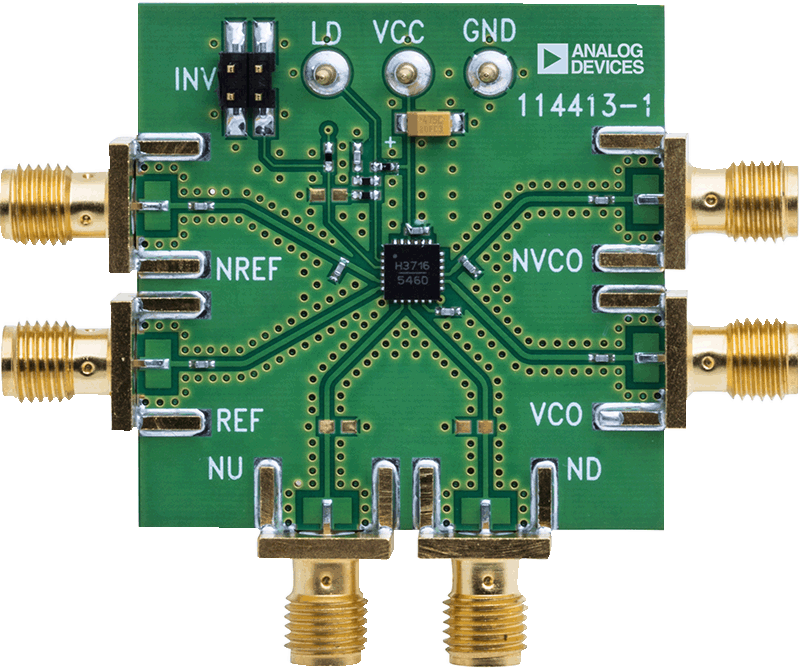

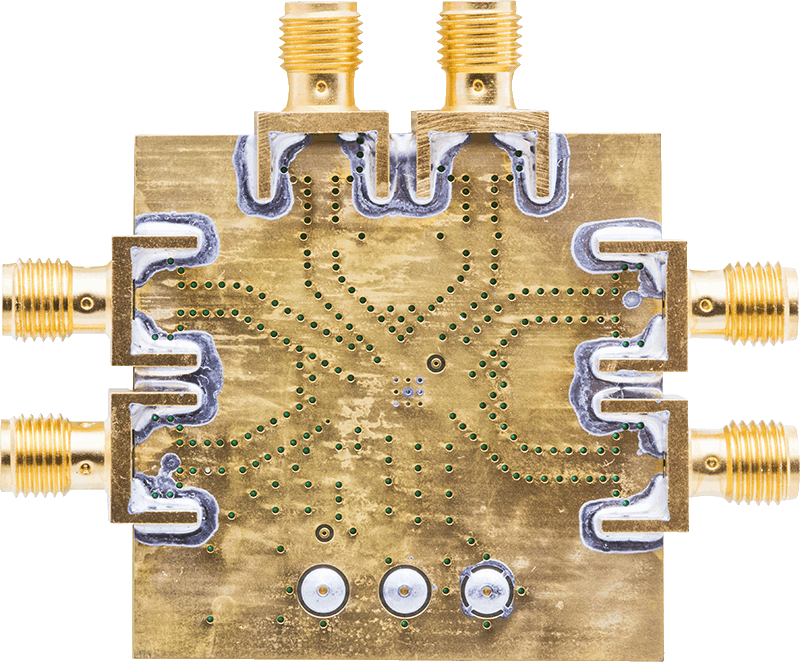

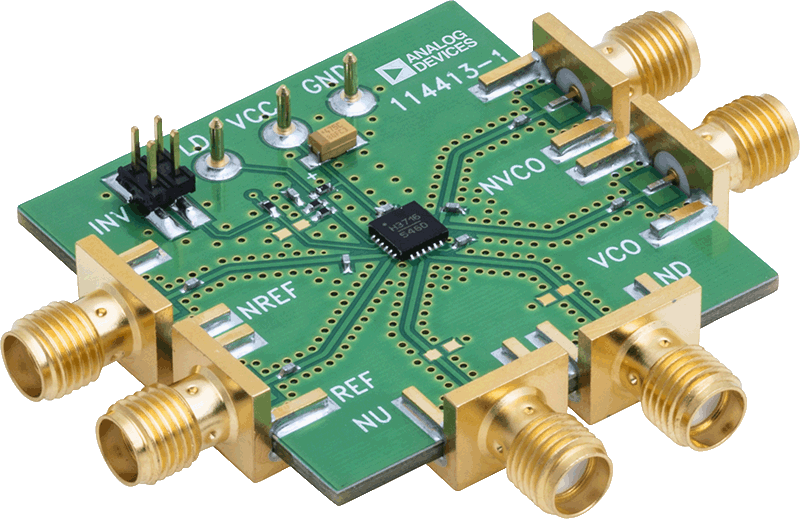

HMC3716 评估板
