HMC290
过期2 dB LSB 2位数字衰减器，采用SMT封装，0.7 - 4.0 GHz
- 产品模型
- 4
Viewing:
产品详情
- 2 dB LSB步进至6 dB
- 每位单正电压控制
- 误码率：±0.2 dB（典型值）
- 小型SOT 26封装： 9 mm²

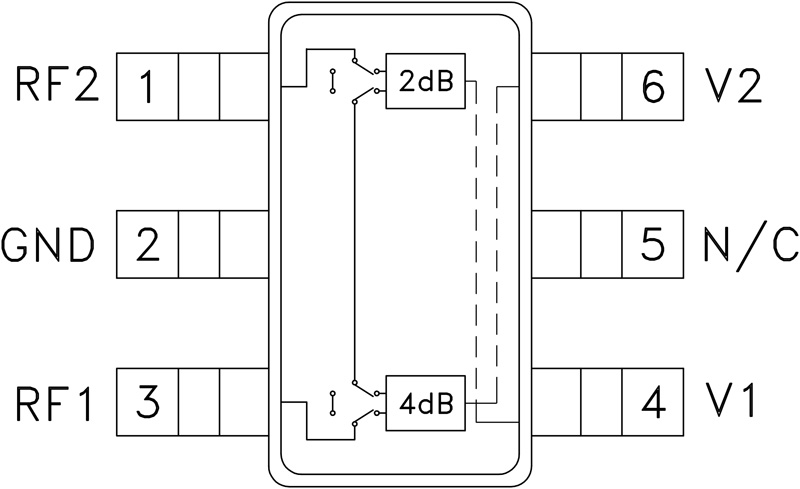

HMC290(E)是一款宽带2位正控制GaAs IC数字衰减器，采用6引脚SOT26表贴塑料封装。 工作频率范围为0.7至4 GHz，典型插入损耗小于0.7 dB。 对于6 dB的总衰减，衰减器位值为2 (LSB)和4 dB。 在±0.2 dB（典型值）时，精度最佳且IIP3高达+52 dBm。 两位控制电压输入在0和+3至+5 V之间切换，用于选择每个衰减状态（每个小于50 uA）。 需通过外部5K Ohm电阻施加+3至+5 V的单Vdd偏置。 占用面积小于9 mm²，这是一款最小的2位数字衰减器。
应用
- 蜂窝
- PCS, ISM, MMDS
- WLL手机和基站
推荐替代产品
0.1GHz至6.0 GHz、0.5 dB LSB、6位、GaAs数字衰减器
参考资料
停产数据手册 1
质量文档 3
磁带和卷轴规格 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| HMC290 | 6-Lead SOT-23 | ||
| HMC290E | 6-Lead SOT-23 | ||
| HMC290ETR | 6-Lead SOT-23 | ||
| HMC290TR | 6-Lead SOT-23 |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
12月 14, 2015 - 15_0026 Discontinuance of Select Hittite Microwave Products (HMC) from Analog Devices |
||
| HMC290 | 过期 | |
| HMC290E | 过期 | |
| HMC290ETR | 过期 | |
这是最新版本的数据手册
硬件生态系统
| 部分模型 | 产品周期 | 描述 |
|---|---|---|
| HMC624A | 推荐新设计使用 | 0.1GHz至6.0 GHz、0.5 dB LSB、6位、GaAs数字衰减器 |
工具及仿真模型
S-参数 1
