HMC158
过期HMC158 / HMC158C8
无源倍频器芯片，采用表贴技术(SMT)，1.3 GHz至4.0 GHz输入
- 产品模型
- 3
Viewing:
产品详情
- 转换损耗： 15 dB
- FO、3FO、4FO隔离： 40 dB
- 输入驱动电平： 10 dBm至20 dBm

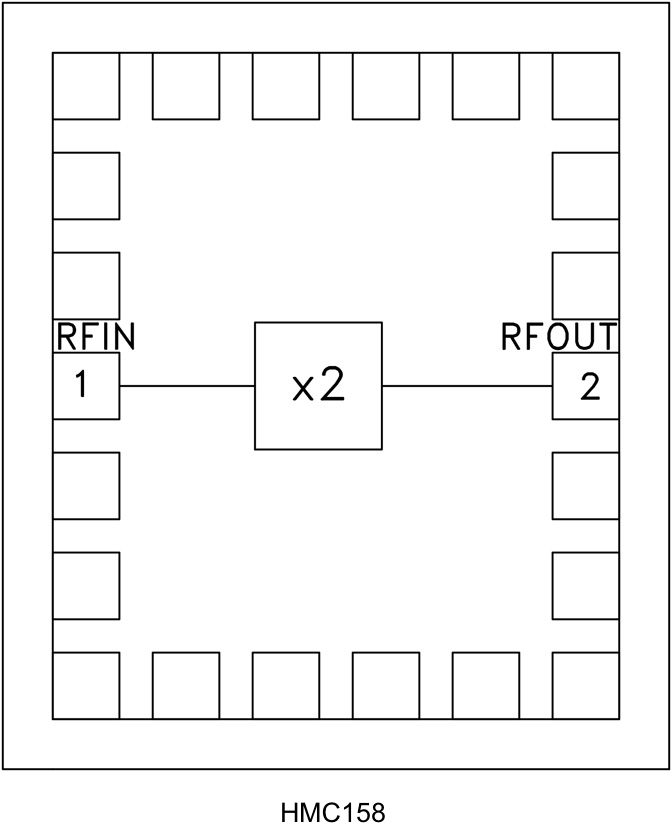

- 芯片尺寸(HMC158)： 1.0 mm × 1.15 mm × 0.1 mm
HMC158器件是小型倍频器，提供单芯片微波集成电路(MMIC)芯片(HMC158)和非密封型陶瓷表贴封装(HMC158C8)。 相对于输入信号电平，无用基波和高阶谐波抑制为40 dB（典型值）。 倍频器采用Hittite MMIC混频器中的相同二极管/巴伦技术，具有小尺寸特性，无需直流偏置。
应用
- 无线本地环路
- 本地多点分配系统(LMDS)
- 甚小孔径终端(VSAT)
- 点对点无线电
- 免执照国家信息基础设施(U-NII)和高性能无线电LAN (HiperLAN)
- 测试设备
推荐替代产品
GaAs pHEMT MMIC x2有源倍频器，3.8-5.6 GHz输出
参考资料
数据手册 1
停产数据手册 1
磁带和卷轴规格 1
质量文档 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| HMC158 | CHIPS OR DIE | ||

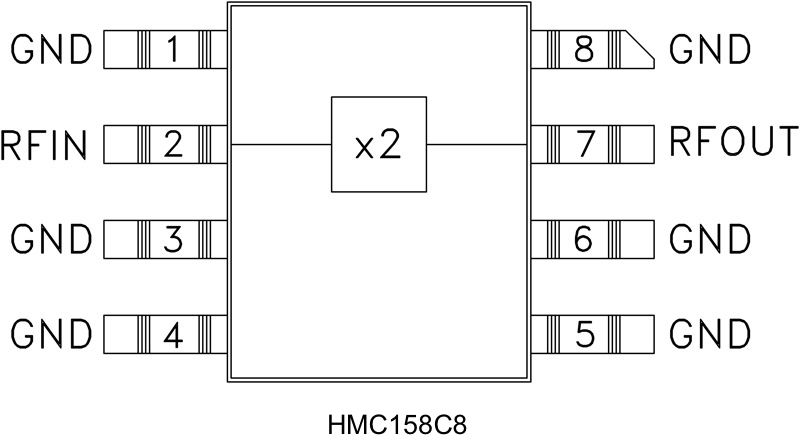

| HMC158C8 | 8-Lead SMT (4.32mm x 5.59mm) | ||
| HMC158C8TR | 8-Lead SMT (4.32mm x 5.59mm) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
12月 14, 2015 - 15_0026 Discontinuance of Select Hittite Microwave Products (HMC) from Analog Devices |
||
| HMC158 | 最后购买期限 | |
| HMC158C8 | 过期 | |
| HMC158C8TR | 过期 | |
这是最新版本的数据手册
硬件生态系统
| 部分模型 | 产品周期 | 描述 |
|---|---|---|
| HMC1096 | 推荐新设计使用 |
GaAs pHEMT MMIC x2有源倍频器，3.8-5.6 GHz输出 |
