HMC1048A
推荐新设计使用
2.25 GHz至18 GHz、MMIC、双平衡下变频器
- 产品模型
- 3
产品详情
- 无源: 无需直流偏置
- 高IIP3:20 dBm(典型值)
- LO至RF隔离:25 dB(典型值)
- LO至IF隔离:20 dB(典型值)
- RF至IF隔离:15 dB(典型值)
- IF带宽:DC至4 GHz
- 下变频器应用
- 3 mm × 3 mm、12引脚无铅芯片载体封装
HMC1048ALC3B是一款通用型单芯片微波集成电路(MMIC)、双平衡混频器,可用作下变频器,中频(IF)端口范围为DC至4 GHz,射频(RF)端口为2.25 GHz至18 GHz。该混频器无需外部元件或匹配电路。
HMC1048ALC3B提供出色的本振(LO)至RF、LO至IF及RF至IF隔离性能。混频器采用的LO驱动电平范围为9 dBm至17 dBm。HMC1048ALC3B无需线焊,可以使用表贴制造技术。
应用
- Ka频段应答器
- 点对多点无线电和甚小孔径终端(VSAT)
- 测试设备和传感器
- 军用最终用途
参考资料
产品选型指南 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
HMC1048ALC3B | 12-Lead LCC (2.9mm x 2.9mm w/ EP) | ||
HMC1048ALC3BTR | 12-Lead LCC (2.9mm x 2.9mm w/ EP) | ||
HMC1048ALC3BTR-R5 | 12-Lead LCC (2.9mm x 2.9mm w/ EP) |
这是最新版本的数据手册
工具及仿真模型
S-参数 1
ADIsimRF
ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。

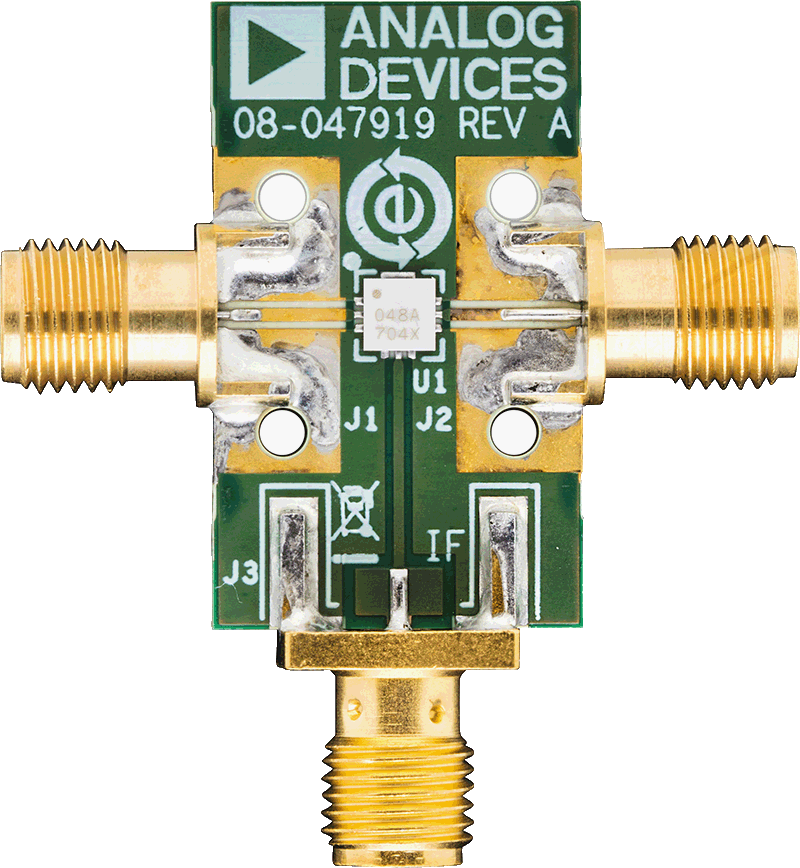

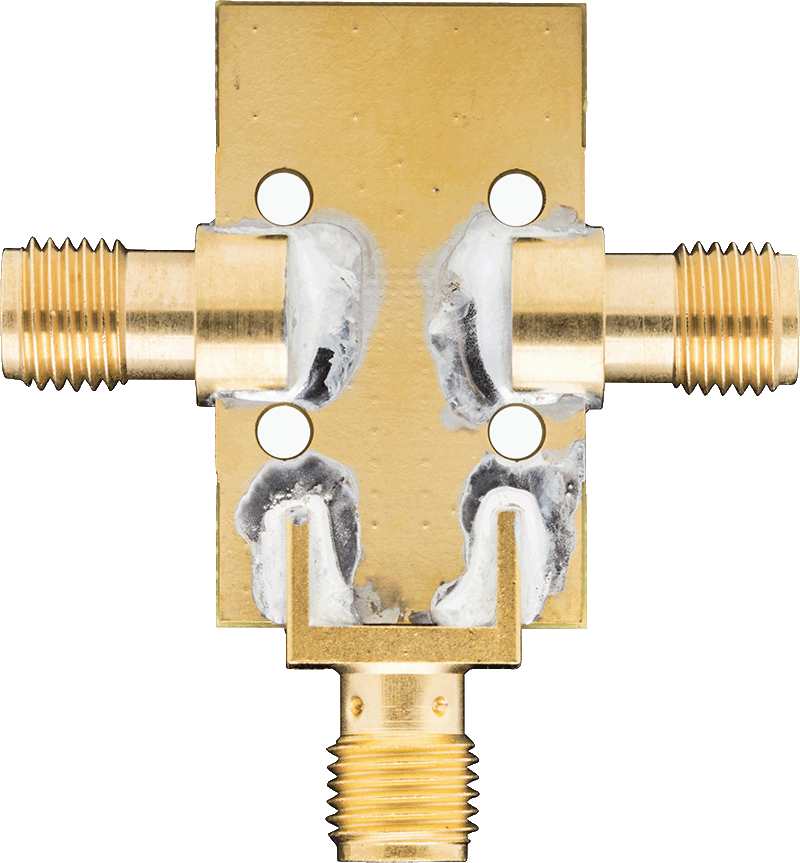

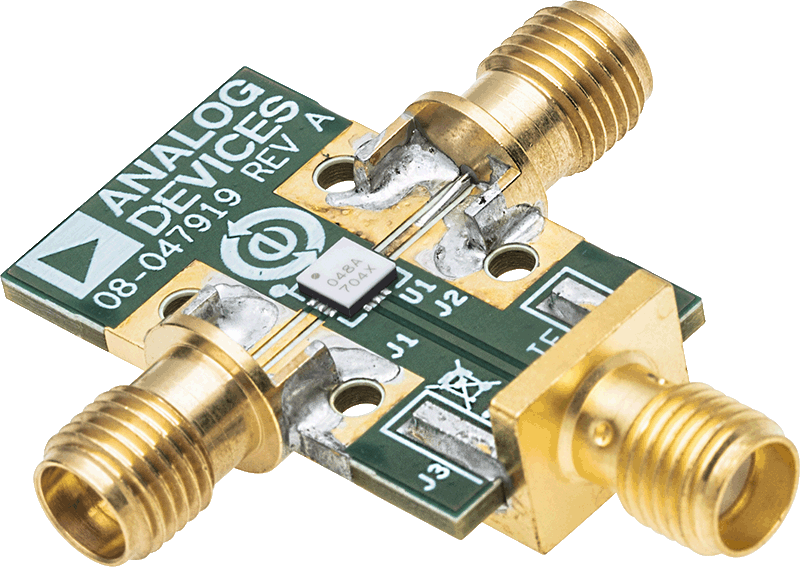

打开工具评估套件
