DS1870

LDMOS RF功放偏置控制器

业内首款集成LDMOS功放控制监视器

数据手册 (Rev. 2)

Viewing:

产品详情

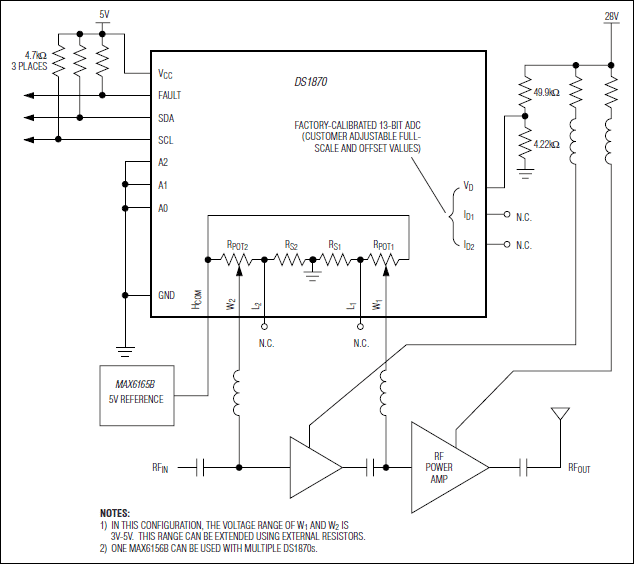

用于可编程RF偏置控制的双通道方案
自动更新电位器位置，以补偿环境温度、漏极电压或电流
5通道、13位ADC可连续监视环境温度、V_CC、V_D、I_D1和I_D2
每个ADC通道的高/低报警端可触发故障输出
非易失内存保存器件设置、查找表以及32字节用户存储器
I²C兼容的串行接口，允许8个器件挂接在同一串行总线上
5V单电源供电
小尺寸16引脚TSSOP封装
工作温度范围-40°C至+95°C

参考资料

数据手册 2

DS1870: LDMOS RF Power-Amplifier Bias Controller Data Sheet (Rev.2) 02/28/2006

DS1870: LDMOS RF功放偏置控制器 Data Sheet (Rev.2) 04/25/2007

可靠性数据 1

DS1870 Reliability Data 01/12/2023

设计笔记 5

使用模拟电压控制数字电位器 07/02/2008

DS1870采用外接电阻时的调节范围/分辨率 07/19/2004

DS1870的查找表结构 07/19/2004

利用DS4303为LDMOS RF功率放大器提供偏置 07/18/2007

Adding Windows NT/2000/XP Support to the AN3315 Parallel-Port 2-Wire Software 10/05/2004

技术文章 1

RF和混合信号PCB的一般布局指南 12/14/2015

这是最新版本的数据手册
