DS1621
量产数字温度计和温度监控器
- 产品模型
- 5
Viewing:
产品详情
- 温度测量无需外围元件
- 测量温度范围从-55°C至+125°C、0.5°C的间隔，等效于华氏温度范围为-67°F至257°F、0.9°F的间隔
- 温度读数为9位(2字节表示)
- 宽电源范围(2.7V至5.5V)
- 以1秒的速度实现温度数字化
- 用户可定义且非易失的温控器设置
- 经由2线串口数据被读/写(漏极开路I/O口)
- 应用领域包括温度调节控制、工业系统、消费产品、温度计或任何热敏系统
- 8引脚DIP或SO封装(150mil和208mil)

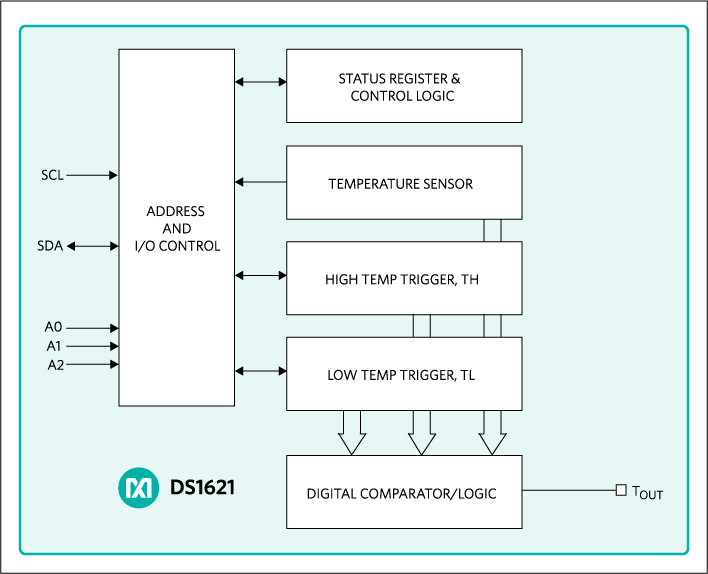

DS1621数字温度计/温控器提供9位温度读数，指示器件的温度。一旦器件的温度超出了用户设定的温度TH，温度报警TOUT输出有效。报警输出一直保持有效，直到温度下降到用户设定的温度TL为止，从而满足任何滞回的要求。用户定义的温度设置被保存在非易失存储器中，因此器件在插入系统之前可以被编程。DS1621的温度设置和温度读数均通过一个简单的2线串口完成。
应用
- 医疗
- 网络
- 个人计算机
- 路由器/交换机
- 测试测量系统
- 无线基站
参考资料
数据手册 2
可靠性数据 1
应用笔记 1
技术文章 4
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| DS1621+ | Plastic Dual-In-Line, Narrow (0.3in) | ||
| DS1621S+ | Small-Outline IC, Narrow (0.15in) | ||
| DS1621S+T&R | Small-Outline IC, Narrow (0.15in) | ||
| DS1621V+ | Small-Outline IC (0.208in) | ||
| DS1621V+T&R | Small-Outline IC (0.208in) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
10月 30, 2020 - 1702R2 ASSEMBLY |
||
| DS1621S+ | 量产 | |
| DS1621S+T&R | 量产 | |
