ADV7281

不推荐用于新设计

10位、4倍过采样SDTV视频解码器，支持差分输入

数据手册 (Rev. B)

产品选型表

产品模型: 7

Viewing:

产品详情

支持全球NTSC/PAL/SECAM色彩解调
一个10位模数转换器(ADC)，每通道4倍过采样适用于CVBS、Y/C和YPrPb模式
模拟视频输入通道，片内集成抗混叠滤波器
ADV7281：最多4路输入通道
ADV7281-M：最多6路输入通道
ADV7281-MA：最多8路输入通道
视频输入支持CVBS（复合）、Y/C（S视频）和YPrPb（分量）
支持全差分、伪差分和单端CVBS视频输入
NTSC/PAL/SECAM自动检测

2路视频输入的电池短路(STB)诊断（仅ADV7281和ADV7281-M）
高达4 V的共模输入范围解决方案
出色的共模噪声抑制能力
5线式自适应2D梳状滤波器和CTI/DNR视频增强特性
自适应数字线路长度跟踪(ADLLT)、信号处理和增强FIFO管理可提供Mini时基校正(TBC)功能
欲了解更多特性，请参考数据手册

参考资料

数据手册 2

ADV7281: 10-Bit, 4× Oversampled SDTV Video Decoder with Differential Inputs Data Sheet (Rev.B) 09/20/2013

ADV7281：10位、4倍过采样标清电视视频解码器，支持差分输入 (Rev.A) 08/08/2014

用户手册 1

UG-637: ADV7280/ADV7281/ADV7282/ADV7283 Functionality and Features 05/23/2014

应用笔记 3

AN-1260：视频解码器、 HDMI 接收器和收发器的晶振设计考虑因素 10/18/2013

AN-1260：视频解码器、HDMI接收器和收发器的晶振设计考虑因素 08/04/2020

AN-1337: Design Considerations for Connecting Analog Devices Video Decoders to MIPI CSI-2 Receivers 08/03/2020

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
ADV7281WBCPZ	32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADV7281WBCPZ-M	32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADV7281WBCPZ-M-RL	32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADV7281WBCPZ-MA	32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADV7281WBCPZ-MA-R7	32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADV7281WBCPZ-MA-RL	32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADV7281WBCPZ-RL	32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

6月 5, 2014 - 13_0303 Assembly Transfer to Amkor Philippines and Test Transfer to STATS ChipPAC China of Select 5x5 LFCSP Products
		PCN13_0303_Form Material_Report Qualification Results Summary Detailed Change Description Test Correlation Report Test Correlation Report Test Correlation Report Test Correlation Report Test Correlation Report
ADV7281WBCPZ	量产
ADV7281WBCPZ-M	量产
ADV7281WBCPZ-M-RL	量产
ADV7281WBCPZ-MA	量产
ADV7281WBCPZ-MA-RL	量产
ADV7281WBCPZ-RL	量产

这是最新版本的数据手册

软件资源

器件驱动器 1

ADV718x GitHub Linux Driver Source Code

硬件生态系统

部分模型	产品周期	描述
ADV7281A	推荐新设计使用	具有差分输入的 10 位 4 倍过采样 SDTV 视频解码器

工具及仿真模型

IBIS 模型 3

评估套件

schematic 1

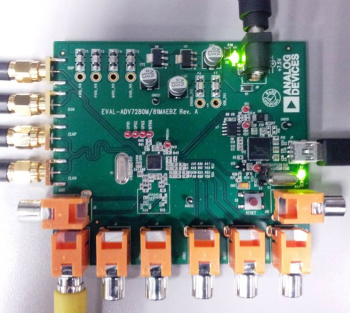

ADV7281MAEBZ评估板

立即购买更多内容

产品详情

EVAL-ADV7281MAEBZ是用于ADV7281-MA的评估板。模拟视频馈入视频输入端（Ain1至Ain8）。 EVAL-ADV7281MAEBZ可接收各种不同格式的模拟视频。

EVAL-ADV7281MAEBZ将模拟视频转换为MIPI^® CSI-2输出视频流（8位YCrCb 4:2:2）。

MIPI^® CSI-2输出由差分数据通道（D0+和D0-）以及差分时钟通道（Clk+和Clk-）组成。这些视频流输出至EVAL-ADV7281MAEBZ上的SMA连接器。

资料

UG-637: ADV7280/ADV7281/ADV7282/ADV7283 Functionality and Features
1.92 M

ADV7281MAEBZ评估板设计支持文件

schematic 2

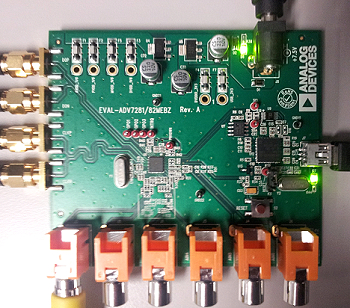

ADV7281MEBZ评估板

立即购买更多内容

产品详情

EVAL-ADV7281MEBZ是用于ADV7281-M的评估板。模拟视频馈入视频输入端（Ain1至Ain6）。 EVAL-ADV7281MEBZ可接收各种不同格式的模拟视频。

EVAL-ADV7281MEBZ将模拟视频转换为MIPI^® CSI-2输出视频流（8位YCrCb 4:2:2）。

MIPI^® CSI-2输出由差分数据通道（D0+和D0-）以及差分时钟通道（Clk+和Clk-）组成。这些视频流输出至EVAL-ADV7281MEBZ上的SMA连接器。

资料

UG-637: ADV7280/ADV7281/ADV7282/ADV7283 Functionality and Features
1.92 M

ADV7281MEBZ评估板设计支持文件
