ADRF6821
推荐新设计使用450 MHz 到 2800 MHz,具有集成式小数分频 PLL 和 VCO 的 DPD RFIC
- 产品模型
- 2
产品详情
- 具有集成式小数分频 PLL 的 DPD 接收器
- RF 输入频率范围:450 MHz 到 2800 MHz
- 内部 LO 输入频率范围:450 MHz 到 2800 MHz
- 双 RF 输入具有 SPDT 吸收式 RF 开关
- 集成式 RF balun 适用于单端 50 Ω 输入
- 集成式 VCO 可覆盖整个 RF 输入范围
- 数字可编程 LO 相位偏移和 dc 调零
- 可通过 4 线 SPI 编程
- 56 引脚 8 mm × 8 mm LFCSP

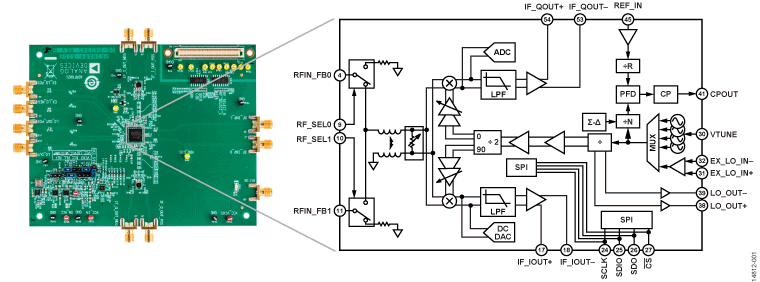

ADRF6821 是一种高度集成的双射频 (RF) 输入、零中频 (IF)/低 IF RFIC 接收器,具有正交解调器、数字步进衰减器 (DSA)、IF 线性放大器、集成式小数分频锁相环 (PLL) 和低相位噪声多核压控振荡器 (VCO)。RFIC 非常适合数字预失真 (DPD) 系统通信。
ADRF6821 配有高度隔离的 2:1 RF 开关和片内宽带 RF balun,支持两个单端 50 Ω 终止 RF 输入。可编程衰减器确保高线性度解调器内核具有优质的差分 RF 输入电平。集成衰减器提供 15 dB 的衰减范围,步进大小为 1 dB。高线性度 IF 放大器跟在解调器之后,为链中的下一元件 — 通常是模数转换器 (ADC) — 提供接口。
ADRF6821 提供两种生成差分本地振荡器 (LO) 输入信号的方法:通过具有低相位噪声 VCO 的片内小数分频频率合成器在内部生成,或通过相位噪声 LO 信号在外部生成。集成合成器的连续 LO 覆盖范围为 450 MHz 到 2800 MHz。PLL 基准输入支持频率范围宽广,并且在相位频率检测器 (PFD) 之前有一个集成的基准分频器。
选择之后,内部小数分频频率合成器的输出由正交相位分路器分成 2 部分。从外部 LO 路径生成时,2× LO 信号可由正交相位分路器分成 2 部分,以生成混频器的正交 LO 输入。
ADRF6821 通过高级硅锗 (SiGe)、双极互补金属氧化物半导体 (BiCMOS) 工艺制成,采用符合 RoHS 的 56 引脚、8 mm × 8 mm LFCSP 封装以及裸焊盘。性能是在 −40°C 至 +105°C 温度范围内标称。
应用
- 蜂窝 W-CDMA/GSM/LTE
- DPD 接收器
- 微波点对点无线电
参考资料
数据手册 1
用户手册 1
产品选型指南 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
ADRF6821ACPZ | 56 ld LFCSP (8x8x.75mm, 6.7mm EP) | ||
ADRF6821ACPZ-RL7 | 56 ld LFCSP (8x8x.75mm, 6.7mm EP) |
产品型号 | 产品生命周期 | PCN |
---|---|---|
7月 3, 2018 - 18_0097 ADRF6821 Process Robustness Improvement and Die Revision |
||
ADRF6821ACPZ | 量产 | |
ADRF6821ACPZ-RL7 | 量产 |
