ADP5350
量产集成感性升压LED和三个LDO调节器的高级电池管理PMIC
- 产品模型
- 2
产品详情
- 开关模式USB电池充电器
- 高精度可编程充电终端电压和充电电流
- 3 MHz降压工作，可实现高效率和小尺寸
- 可耐受的输入电压：−0.5 V至+20 V (USB VVBUSx)
- 电源路径控制允许系统在电池丢失或没电的情况下工作
- 符合JEITA充电温度规格
- 基于电压的充电状态(SOC)计算算法
- 休眠模式下的极低静态电流
- 电池阻抗化学特性（锂离子）补偿
- 电池温度补偿
- 无需外部检测电阻
- 集成5通道LED驱动器的升压调节器
- 支持多达4个LED串联或并联连接
- 5个独立的可编程LED吸电流
- 64级可编程LED电流水平（最高可达20 mA）
- 用于LED闪烁的可编程开/关定时器
- 通过自适应裕量控制实现最高效率
- 三个150 mA线性LDO调节器
- 超低IQ，具有零负载（LDO1：1 μA典型值）
- 可选负载开关完全打开模式
- 完整的I2C可编程性，具有专用中断引脚
电源管理IC (PMIC)ADP5350集成了一个用于单锂离子/锂离子聚合物电池充电的高性能降压调节器、一个燃油表、一个用于LED背光照明的高度可编程升压调节器和三个150 mA LDO调节器。
ADP5350以涓流充电模式、恒流(CC)和恒压(CV)快速充电模式工作。它集成了内部场效应晶体管(FET)，系统电源端可提供电池隔离。
ADP5350燃油表是一个节省空间的低功耗解决方案。它非常适合可充电锂离子电池供电设备，具备基于电压的电池SOC测量功能。
ADP5350升压调节器在1.5 MHz开关频率下运行。它可以用作适合多个LED背光驱动器的恒压调节器或增补恒流调节器。
ADP5350 LED驱动器可支持多种LED背光配置，多个LED可并联或串联连接。
ADP5350低压差(LDO)调节器经优化可在低关断电流和静态电流下工作，从而延长电池寿命。该器件还用作可完全打开或关闭的负载开关。
I2C兼容接口支持所有参数的编程特性，包括状态位回读，以实现工作状态监控和安全控制。
ADP5350在-40°C至+125°C的结温范围内工作，采用32引脚5 mm × 5 mm LFCSP封装。
应用
- 可充电锂离子和锂离子聚合物电池供电设备
- 便携式消费电子设备
- 便携式医疗设备
- 便携式仪器仪表设备
- 可穿戴设备
参考资料
数据手册 1
用户手册 1
应用笔记 1
技术文章 1
视频 2
3rd Party Solutions 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

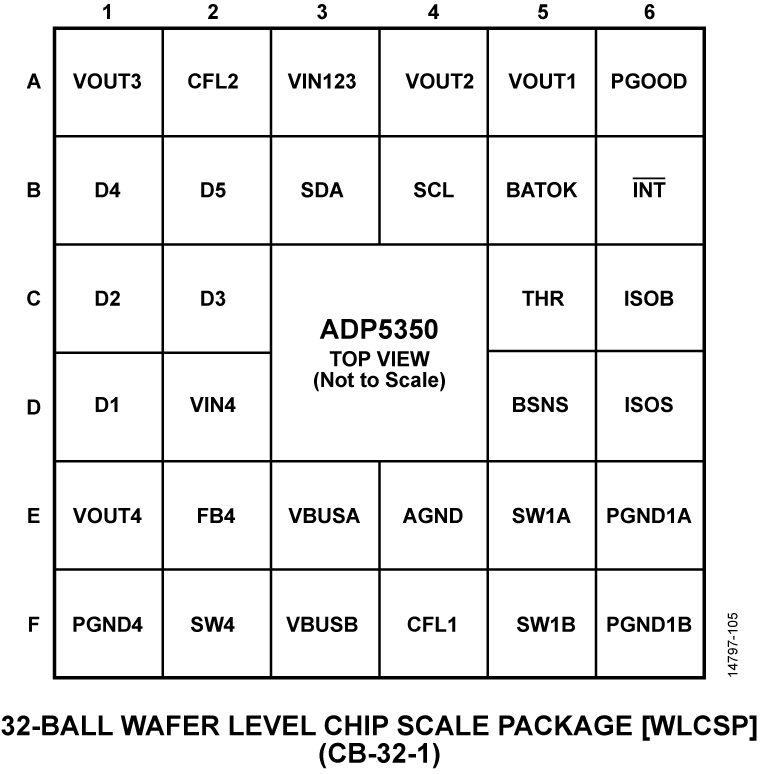

| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADP5350ACBZ-1-R7 | 32-Ball WLCSP (3.36mm x 3.31mm x 0.6mm) | ||
| ADP5350ACPZ-1-R7 | 32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP) |
这是最新版本的数据手册
评估套件

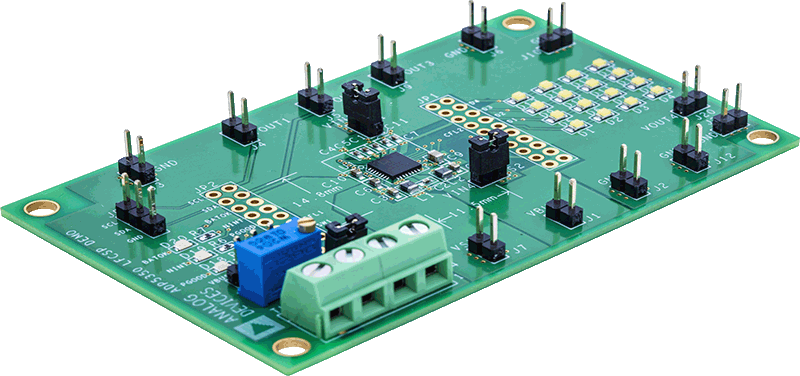

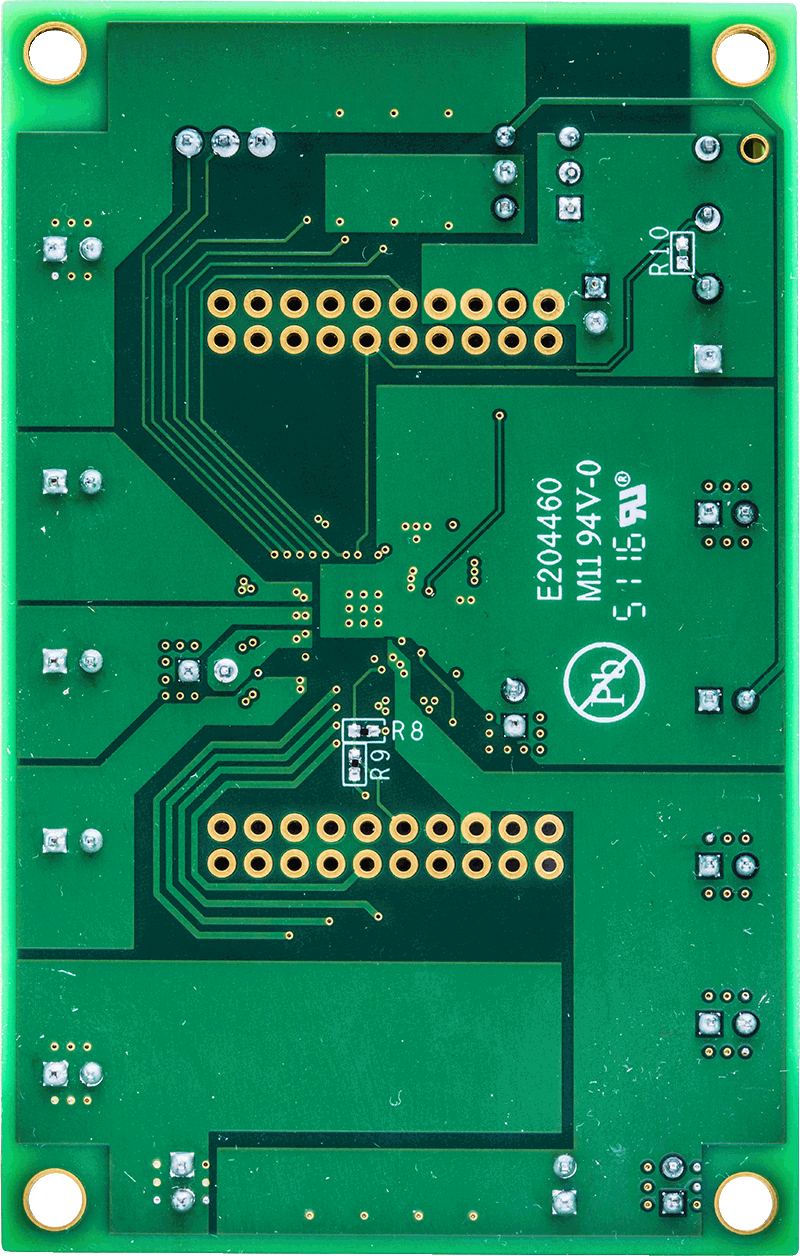

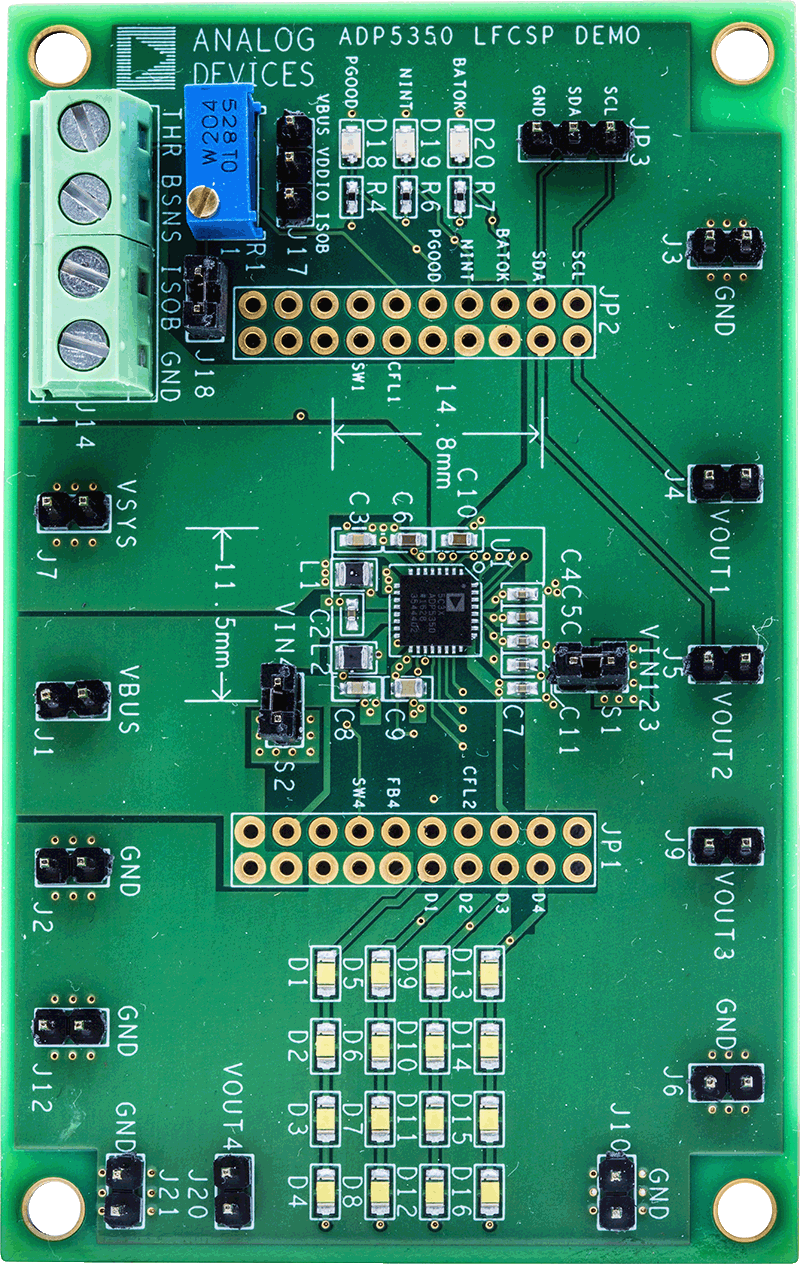

ADP5350评估板
