ADCMP395
推荐新设计使用提供精密基准输出的双通道比较器
- 产品模型
- 2
产品详情
- 高精度基准输出电压: 1 V ± 0.9%
- 单电源供电: 2.3 V至5.5 V
- 轨到轨共模输入电压范围
- 低输入失调电压(VCMR范围内): 1 mV(典型值)
- 在VCC = 0.9 V至欠压闭锁(UVLO)范围内保证比较器输出逻辑低电平
- 工作温度范围: -40℃至+125℃

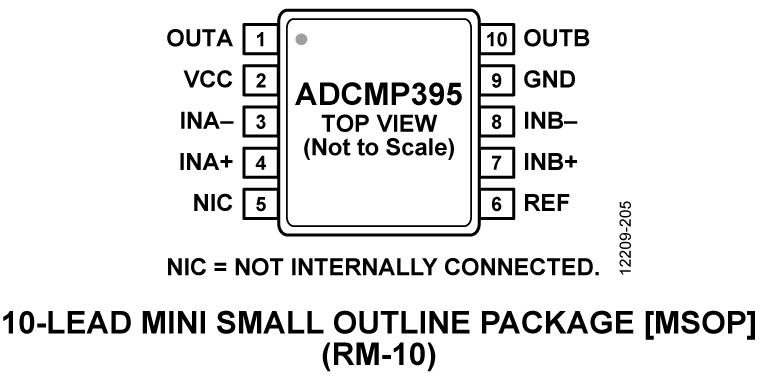

- 封装类型: 10引脚MSOP封装
ADCMP394/ADCMP395/ADCMP396均为单通道/双通道/四通道轨到轨输入低功耗比较器,适用于通用应用。
这些比较器采用2.3 V至5.5 V电源电压供电,功耗极低, 单通道ADCMP394功耗仅为33.9 µA。 双通道ADCMP395和四通道ADCMP396功耗分别为37.2 µA和41.6 µA。 这些器件工作时具有低电压和低电流特性,非常适合电池供电系统。
其共模输入电压范围为供电轨以上200 mV,在整个共模电压范围内的失调电压典型值为1 mV,并集成UVLO监控器。 此外,该比较器的设计允许输出在上电时具备确定的状态。 若电源电压低于UVLO阈值,则比较器产生逻辑低电平输出。
ADCMP394/ADCMP395/ADCMP396集成1 V ± 0.9%缓冲基准电压。 基准电压输出可直接连接到比较器输入,作为精确监控和检测正电压的跳变值。 监控负电压时,它还可用作偏移。
ADCMP394和ADCMP396分别采用8引脚和16引脚窄体SOIC封装。 ADCMP395采用10引脚MSOP封装。 比较器的额定工作温度范围为−40°C至+125°C扩展温度范围。
应用
- 电池管理/监控
- 电源检测
- 窗口比较器
- 阈值检测器/鉴频器
- 微处理器系统
参考资料
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
ADCMP395ARMZ | 10-Lead MSOP | ||
ADCMP395ARMZ-RL7 | 10-Lead MSOP |
