ADBMS1804
推荐新设计使用具有电流检测功能的多节电池监视器
- 产品模型
- 6
产品详情
- 电池电压测量
- 4 个电池电压通道
- 具有可编程滤波器的 16 位 Σ-Δ ADC
- 整个生命周期内最大总测量误差为 2 mV
- 电流测量
- 同步电流和电压测量
- 具有可编程滤波器和 PGA 的 24 位 Σ-Δ ADC
- 最大失调误差为 0.5 μV
- 休眠方式和正常运行模式下集成电流累加器（库仑计）
- 辅助测量
- 9 个模拟输入，用于外部 NTC 热敏电阻连接
- 带有集成分压器的 5 组电压测量
- 1 个电池系统电流测量，带有外部分流电阻器（与模拟输入共享）
- 集成比较器，用于快速 (<20 μs) 过流和唤醒电流监控
- 专用故障/警报监控输出，实现快速响应
- 被动电池均衡高达 300 mA（最大值），在睡眠和正常运行模式下都有可编程脉冲宽度调制
- 充电器检测
- 低功耗监控
- 定期监控电压、电流和温度
- 6 个可配置的、由警报触发的门控输出
- 标准 4 线 4 MHz SPI 从属接口
- 4 V 至 28 V 电源范围
- 功耗（典型值和平均值，13.2 V 电源电压）
- 正常运行模式：7 mA
- 睡眠模式：34 μA
- 深度睡眠模式：22 μA
- 包装与温度
- TA = −40°C 至 +125°C
- 带裸露焊盘的 48 引脚 LFCSP_SS 封装
- 兼容热插拔
- 通过 AEC-Q100 汽车应用认证

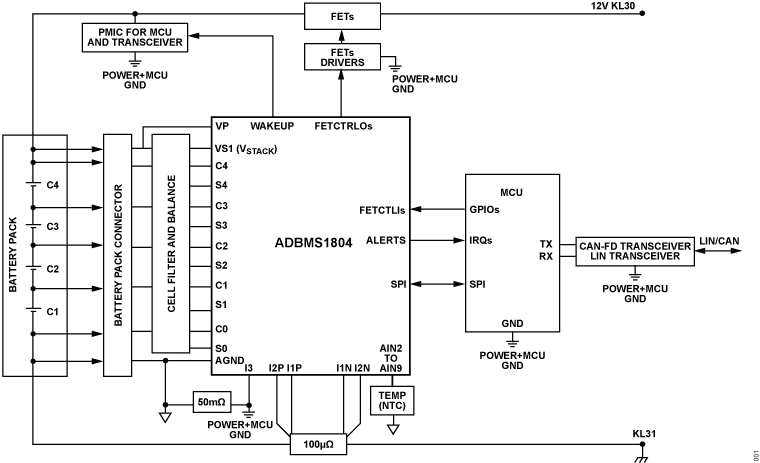

ADBMS1804 是一款多电池堆栈监视器，可测量最多四个串联电池单元，总测量误差小于 2 mV。ADBMS1804 的单元测量范围为 0 V 至 5 V，适用于大多数电池化学材料。ADBMS1804 包含一个电池组电流测量通道，可支持同步电流和电压测量。可编程增益放大器 (PGA) 可根据应用中的目标电流范围调整各种电流水平。
ADBMS1804 可以直接由电池组供电。ADBMS1804 包括每个电池的被动平衡，并为每个电池提供单独的脉冲宽度调制 (PWM) 占空比控制。ADBMS1804 具有专用的警报输出引脚来指示故障状态，这使得系统更加稳健且响应更快。ADBMS1804 还包括六个可配置的、由警报触发的门控制输出。
ADBMS1804 的其他特性包括片上 3.3 V 和 5 V 稳压器、九个通用模拟输入（用于外部负温度系数 (NTC) 热敏电阻连接，并带有电压偏置以支持比率测量）、五个高达 40 V 的堆栈电压测量通道（带有集成分压器），以及通过附加分流电阻测量电池系统电流消耗的选项。
应用
- 12 V 汽车启动器和备用电池
参考资料
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADBMS1804WCCSZ | LFCSP SIDESOLDERABLE | ||
| ADBMS1804WCCSZ-R7 | LFCSP SIDESOLDERABLE | ||
| ADBMS1804WCCSZ-RL | LFCSP SIDESOLDERABLE | ||
| ADBMS1804WFSCCSZ | LFCSP SIDESOLDERABLE | ||
| ADBMS1804WFSCCSZ-R7 | LFCSP SIDESOLDERABLE | ||
| ADBMS1804WFSCCSZ-RL | LFCSP SIDESOLDERABLE |
