ADAQ7767-1
推荐新设计使用灵活电阻输入、抗混叠、24 位、1 MSPS、μModule DAQ 解决方案
- 产品模型
- 1
产品详情
- 高度集成的数据采集解决方案
- 3 引脚可选增益选项：1 (IN1), 0.364 (IN2) 或 0.143 (IN3)
- 最大差分输入范围 (IN3)：±28.672 V
- 宽共模输入电压范围：-16 V 至 +12 V (IN3)
- 具有最大平坦度和线性相位的四阶 AAF
- 具有 105dB 典型值抑制 (IN1) 的抗混叠保护
- 出色的套件至套件相位匹配和漂移
- 兼具精密交流和直流性能
- 总系统动态范围：高达 124dB
- ±28.672 V 范围内 (IN3) 为 -118 dB 典型 THD
- ±28.672 V 范围内 (IN3) 为 78.0 dB 典型直流 CMRR
- FSR 典型值 INL：±3.8 ppm
- 最大增益误差漂移：3.1 ppm/° C
- 套件最大相位角失配：± 0.096，20kHz 时
- 可编程输出数据速率、滤波器类型和延迟
- 线性相位数字滤波器选项：
- 宽带低纹波 FIR 滤波器（256 kSPS、110kHz 最大输入带宽）
- Sinc5滤波器（1.024kSPS、208.9 kHz 最大输入带宽，4 μs 最大群延迟）
- Sinc3 滤波器（50/60Hz 抑制）
- 线性相位数字滤波器选项：
- 集成式 LDO
- 内置电源去耦电容器
- 通过引脚绑定或 SPI 接口配置
- 数字接口针对隔离应用进行了优化
- 全套诊断检查机制
- 工作温度范围：−40°C 至 +105°C
- 封装：12 mm × 6 mm × 1.6 mm、84 球 CSP_BGA 封装，具有 0.8 mm 球间距
- 与分立式解决方案相比，尺寸缩小 8 倍
ADAQ7767-1 是一款 24 位精确数据采集 (DAQ) μModule® 系统，它将信号调理、转换和处理模块集成到单个系统级封装 (SiP) 设计中，从而能够快速开发高度紧凑、高性能的精密 DAQ 系统。
ADAQ7767-1 包括以下部分：
- 四阶、低噪声、线性相位抗混叠滤波器 (AAF)
- 低噪声、低失真、高带宽、增益可选的 ADC 驱动器以及可选线性度升压缓冲器。
- 集成可编程数字滤波器的高性能中等带宽 24 位 sigma-delta 型 ADC。
- 低噪声、低压差 (LDO) 线性稳压器。
- 基准电压缓冲器
- 信号链所需的关键无源元件
ADAQ7767-1 支持多种输入类型，包括单极性和双极性单端、伪差分和差分信号，最大差分范围为 ±28.672 V，共模电压范围为 −16 V 至 +12 V（使用 IN3）。凭借 ADI 公司 iPASSIVES™ 技术的精确，ADAQ7767-1 具有出色的共模抑制比（CMRR）。三对引脚可选增益设置提供额外的系统动态范围，较低幅度的输入信号可改善信号链噪声性能。在需要高输入阻抗的应用中，ADAQ7767-1 允许客户选择他们喜欢的输入放大器。
四阶低通模拟滤波器与用户可编程数字滤波器相结合，确保信号链得到充分的保护，以防高频噪声和输入节点上出现的带外信号音混叠回目标频段。模拟低通滤波器经过精心设计，可实现高相位线性度和最大带内幅度响应平坦度。模拟低通滤波器中使用的电阻网络采用 ADI 公司的 iPASSIVES 技术构建，在绝对值和整个温度范围内均提供出色的电阻匹配。因此，信号链性能在温度漂移最小的情况下保持不变，ADAQ7767-1 具有出色的套件间相位匹配性能。
高性能模数转换器 (ADC) 驱动器放大器可确保 ADC 输入在最大采样速率下完全稳定建立。驱动器电路具有最小加性噪声、误差和失真，同时保持稳定性。全差分架构有助于最大程度提高信号链动态范围。
ADAQ7767-1 内部的 ADC 是一款高性能、24 位精度、单通道 Σ-Δ 型转换器，具有出色的交流性能和直流精度以及 1 MSPS 的吞吐速率（16.384 MHz MCLK 下）。该套件包含一个可选线性度升压缓冲器可进一步提高信号链线性度。
ADAQ7767-1 的额定输入基准电压为 4.096V，但该套件可支持从 VDD_ADC 低至 1V 的基准电压。
ADAQ7767-1 有两类基准电压缓冲器：一种预充电基准电压缓冲器用于简化基准输入驱动要求，另一种全基准电压缓冲器用于提供高阻抗基准输入。两种缓冲器是可选的，可通过寄存器配置关断。
ADAQ7767-1 支持三种时钟输入类型：晶振、互补金属氧化物半导体 (CMOS) 或低电压差分信号 (LVDS)。
ADAQ7767-1 上提供三类数字低通滤波器。宽带、低纹波、有限脉冲响应（FIR）滤波器具有与理想砖墙滤波器类似的滤波器轮廓，非常适合进行频率分析。sinc5 滤波器提供低延迟路径和平滑的阶跃响应，同时保持良好的混叠抑制水平。滤波器支持高达 1.024 MSPS 的输出数据速率（16.384 MHz MCLK 下），使 sinc5 滤波器非常适合低延迟数据采集和时域分析。sinc3 滤波器支持宽抽取率，可产生低至 50 SPS 的输出数据速率（16.384 MHz MCLK 下）。该 sinc3 滤波器与同时进行的 50 Hz/60 Hz 抑制后置滤波器相结合，使其特别适合精密直流测量。ADAQ7767-1 上的所有三个数字滤波器均为具有线性相位响应的 FIR 滤波器。这些滤波器的带宽直接对应于 DAQ 信号链的带宽，可通过寄存器配置完全编程。
ADAQ7767-1 支持两种套件配置方法。用户可以选择使用其串行外围接口 (SPI)，通过寄存器直写来配置套件，或者使用简单的硬件引脚绑定方法来配置套件，以便在各种预定义模式下工作。
单个 SPI 接口支持寄存器访问和样本数据回读功能。ADAQ7767-1 始终充当 SPI 目标。它支持多种接口模式，至少需要三个输入输出通道才能与套件通信。
ADAQ7767-1 具有一套内部诊断功能，可检测运行期间的各种错误，帮助提高系统可靠性。
通过使用内部低压差（LDO）稳压器，可以简化 ADAQ7767-1 电源连接。值得注意的是，还集成了 0.1 μF 去耦电容，以进一步减少分立元件的数量。
该套件的每个功能模块都可以进入待机模式或关断模式，使 ADAQ7767-1 的总功耗低于 0.5 mW。
ADAQ7767-1 的工作温度范围为 −40°C 至 +105°C，采用 12 mm x 6 mm、84 球 CSP_BGA 封装，球间距为 0.8 mm，适合多通道应用。ADAQ7767-1 的占用空间比使用分立元件的相同解决方案的尺寸小八倍。
应用
- 通用输入测量平台
- 电气测试和测量
- 声音和振动、声波和材料科学研发
- 控制和硬件在环验证
- 针对预测性维护的状态监控
- 音频测试
受美国专利 10,680,633 B1 保护
受美国专利 10,979,062 B2 保护
参考资料
模拟对话 2
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADAQ7767-1BBCZ | CHIP SCALE BGA |
这是最新版本的数据手册
硬件生态系统
| 部分模型 | 产品周期 | 描述 |
|---|---|---|
| isoPower 1 | ||
| ADP1031 | 推荐新设计使用 | 具有七个数字隔离器的三通道隔离式微功耗管理单元 |
| 串联基准电压源 1 | ||
| ADR4540 | 量产 | 超低噪声、高精度4.096V基准电压源 |
| 电流源 1 | ||
| LT3092 | 量产 | 200mA、两端可编程电流源 |
| 负线性稳压器(LDO) 1 | ||
| ADP7182 | 推荐新设计使用 | -28 V、 −200 mA、,低噪声、线性稳压器 |
| 正线性稳压器(LDO) 2 | ||
| ADP7142 | 推荐新设计使用 | 40 V、200 mA、低噪声、CMOS LDO线性稳压器 |
| ADP123 | 量产 | 5.5 V输入、300 mA、低静态电流、CMOS线性调节器，提供可调输出电压 |
工具及仿真模型
LTspice
LTspice中提供以下器件型号：
- ADAQ7767-1
IBIS 模型 1
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

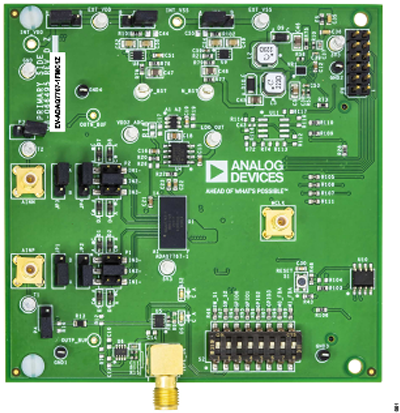

评估套件
