LTC5597

推荐新设计使用

具有35 dB动态范围的100 MHz至70 GHz线性dB RMS功率检波器

数据手册 (Rev. 0) 产品选型表
产品模型
5
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 超宽匹配输入频率范围：100 MHz 至 70 GHz
  • 35dB 线性动态范围（< ±1dB 误差）
  • 28.5 mV/dB 对数斜率
  • ±2 dB 平坦响应，在 100 MHz 至 60 GHz 的范围内
  • 对高波峰因数（高达 12 dB）调制波形进行精确的 RMS 功率测量
  • 低功耗关断模式
  • 低电源电流：3.3 V 时为 30 mA（典型值）
  • 小型 2 mm × 62 mm 塑料 DFN8 封装
  • I 级：−40°C 至 105°C 额定温度
  • H 级：−40°C 至 125°C 额定对数斜率和对数截距
  • ESD 额定值2500 V HBM，1500 V CDM
LTC5597
具有35 dB动态范围的100 MHz至70 GHz线性dB RMS功率检波器
LTC5597 Functional Block Diagram LTC5597-pc LTC5597-pg
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 2

规范通知 1

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

S-参数 1

评估套件

eval board
schematic 1
DC3129A

LTC5597演示板| Linduino 扩展板100 MHz至70 GHz RMS功率检波器

立即购买 更多内容

产品详情

演示电路DC3129A-KIT是RMS功率检波器LTC5597的Linduino®评估套件。此扩展板旨在使用Arduino/Linduino兼容平台和可供下载的软件快速评估RMS RF功率测量。使用USB电缆连接到PC时，可使用图形用户界面监控精确的功率水平。

LTC5597是一款宽动态范围dB线性RMS RF功率检波器，工作频率范围为100 MHz至70 GHz。Linduino (DC2026C)平台提供具有4.9mV/LSB分辨率的10位ADC，默认基准电压为5 V。具有1 dB精度的输入动态范围高达35 dB，具体取决于频率。检波器输出斜率通常为6 LSB/dB。DC3129A-KIT采用1.85mm终端安装连接器，并针对高达70 GHz的宽工作频率信号进行了优化。输入阻抗内部匹配至50Ω。它适合高达12dB峰均的高波峰因数波形的RMS测量。如果将RFIN引脚上的直流电压保持低于1.0V，则无需外部耦合电容。板载3.3V稳压器通过跳线JP1向此扩展板供电。更多信息请联系应用支持。

注意：DC3128A仅是RF板的产品型号。RF板原理图和PCB设计将显示此产品型号。此项目不单独提供。它属于DC3129A-KIT的一部分。

DC3129A-KIT是完整板堆栈的产品型号，包括预编程Linduino板和RF板。完整组件经过测试并可供使用。更多说明请参阅DC3129A-KIT演示手册。

如有疑问，请发布到中文技术论坛或联系您本地的ADI公司现场应用工程师。

eval board
schematic 2
schematic 3
schematic 4
DC2932A

LTC5597 | 100 MHz至70 GHz RMS功率检波器

立即购买 更多内容

产品详情

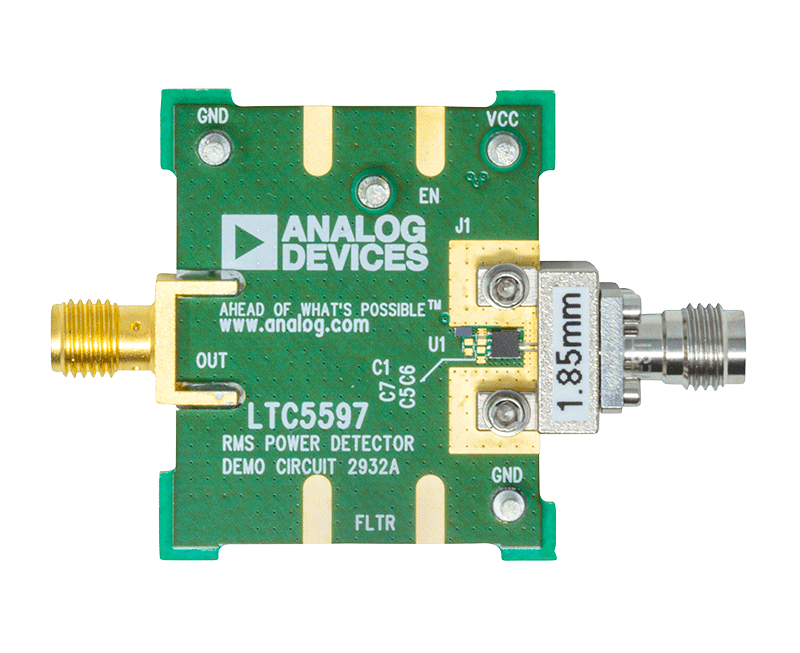

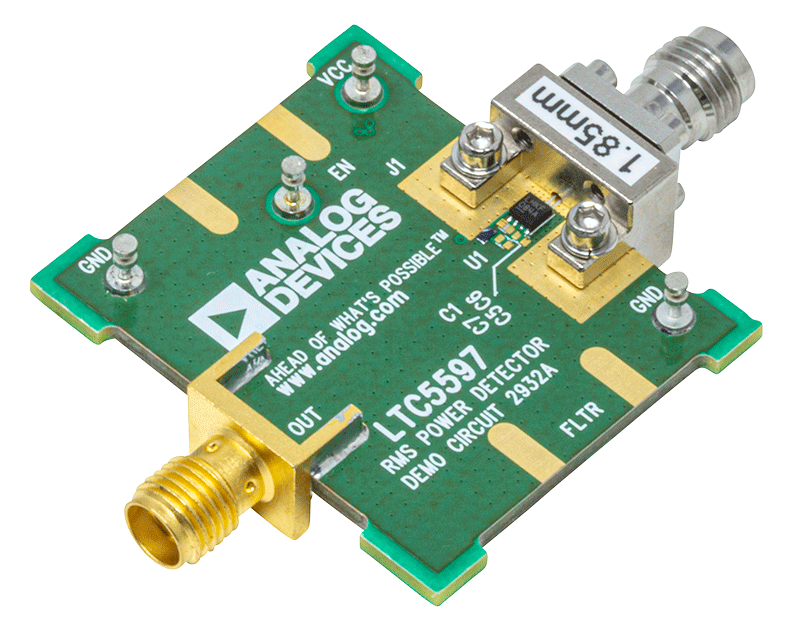

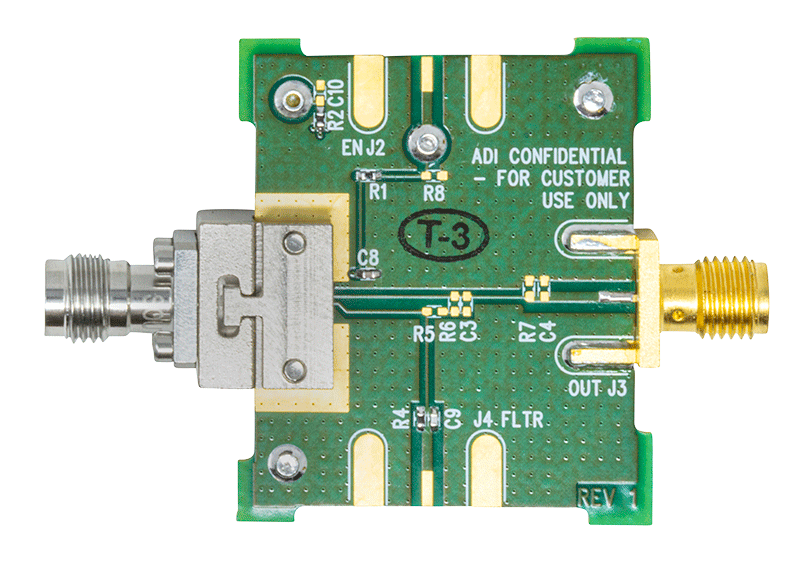

演示电路2932A包含一款高精度RMS功率检波器，内置LTC5597 IC。这款超宽带器件提供RMS响应，可测量100 MHz至70 GHz的RF和微波信号。输入信号转换为与输入信号电平成对数比例的直流电压。此外，LTC5597具有出色的灵敏度，能够检测到典型值为–37 dBm的信号。此外，它具有高达35 dB的出色输入动态范围，可实现1 dB精度，具体取决于频率。检波器输出电压斜率通常为29mV/dB。PCB布局采用推荐的微带传输线路结构以及推荐的端点过渡。LTC5597的输入阻抗内部匹配至50Ω。它适合高达12dB峰均比的高波峰因数波形的RMS测量。如果将RFIN引脚上的直流电压保持低于1 V，则无需外部耦合电容。更多信息请联系应用支持。

DC3129A
LTC5597演示板| Linduino 扩展板100 MHz至70 GHz RMS功率检波器
DC3129 Evaluation Board
DC2932A
LTC5597 | 100 MHz至70 GHz RMS功率检波器
