HMC575

推荐新设计使用

x2有源倍频器,采用SMT封装,6 - 9 GHz Fou

产品模型
4
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

产品详情

  • 高输出功率: +17 dBm
  • 低输入功率驱动: -2至+6 dBm
  • FO、3FO隔离: 15 dBc
  • 100 KHz SSB相位噪声: -140 dBc/Hz
  • 单电源: +5V (90 mA)
  • 符合RoHS标准的4x4 mm SMT封装
HMC575
x2有源倍频器,采用SMT封装,6 - 9 GHz Fou
HMC575 Functional Block Diagram
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

创建新项目
提问

参考资料

数据手册 1

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

创建新项目

评估套件

EVAL-HMC575LP4

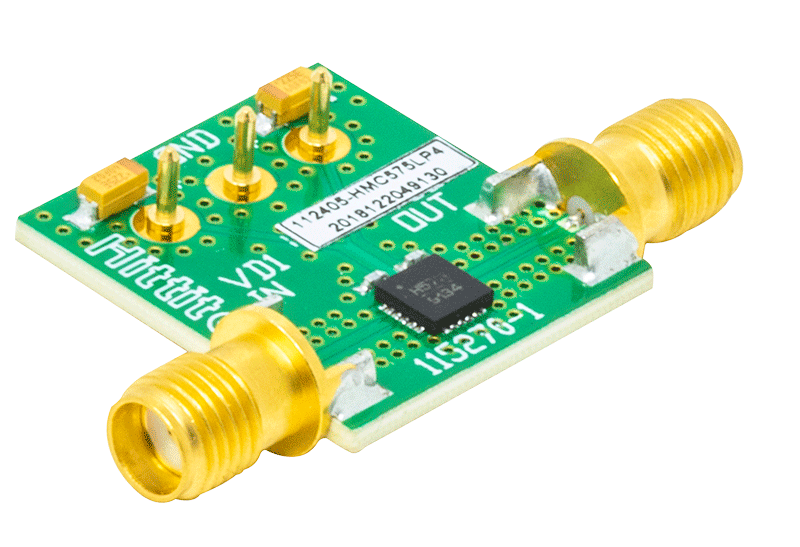

HMC575LP4 评估板

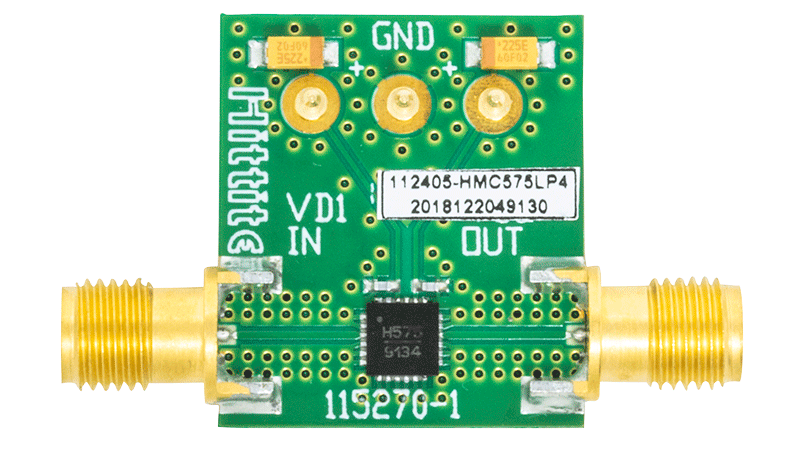

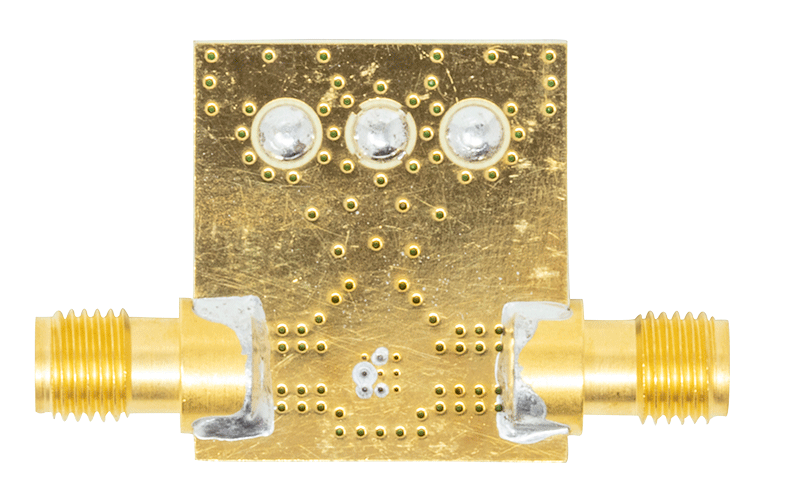

HMC575 Evaluation Board HMC575 Evaluation Board - Top View HMC575 Evaluation Board - Bottom View
