ADRF5250

推荐新设计使用

0.1 GHz至6 GHz硅SP5T开关

产品模型
3
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

产品详情

  • 非反射式50 Ω设计
  • 低插入损耗:1.5 dB(4 GHz时)
  • 高隔离度:50 dB(4 GHz时)
  • 高输入线性度
    • 0.1 dB压缩(P0.1dB):34 dBm(典型值)
    • 三阶交调截点(IP3):57 dBm(典型值)
  • 85°C时高功率处理能力
    • 33 dBm(通过路径)
    • 27 dBm(端接路径)
  • ESD额定值
    • 3.5 kV HBM,2级
  • 单电源或双电源供电
    • 可选内部负电压发生器(NVG)
  • 1.8 V逻辑兼容控制
  • 4 mm × 4 mm、24引脚LFCSP封装
ADRF5250
0.1 GHz至6 GHz硅SP5T开关
ADRF5250 Functional Block Diagram ADRF5250 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

创建新项目
提问

参考资料

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

创建新项目

工具及仿真模型

S-参数 1

ADIsimRF

ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。

打开工具

评估套件

eval board
EVAL-ADRF5250

ADRF5250 评估板

产品详情

ADRF5250-EVALZ是一款4层Rogers 4350B评估板。正常工作时需使用3.3V或5V VDD电源。它还集成负电源发生器,根据施加的VSS电源电压使能或禁用。当VSS为0V或-3.3V时,负电源发生器分别使能或禁用。ADRF5250具有3位1.8V逻辑兼容控制接口,通过V1、V2、V3测试点TP1、TP2和TP4来控制。V1和V3测试点对应ADRF5250数字控制接口的最低有效位(LSB)和最高有效位(MSB)。


RF路径模式可参照在ADRF5250数据手册中找到的数字控制电压真值表确定。有关详情参见ADRF5250数据手册的“应用信息”部分。

EVAL-ADRF5250
ADRF5250 评估板

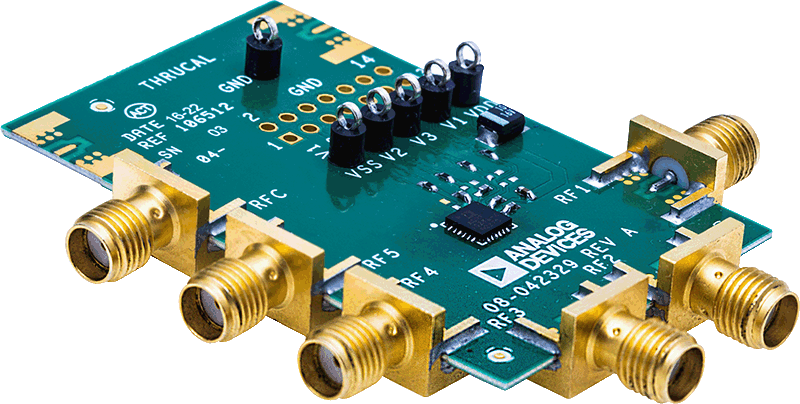

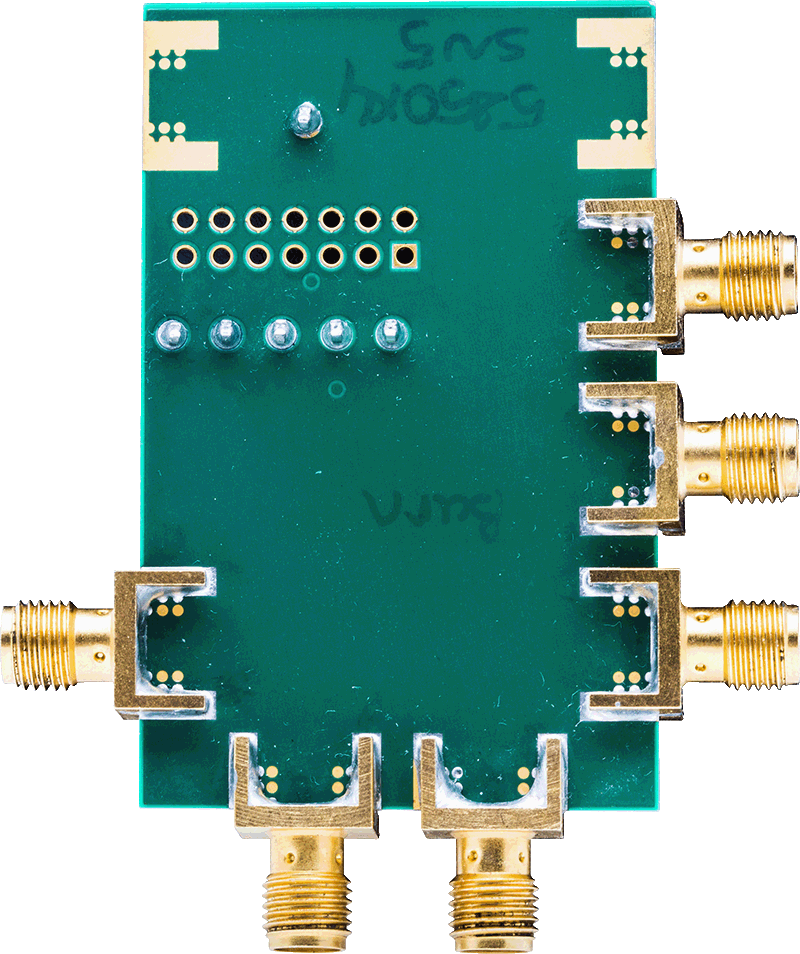

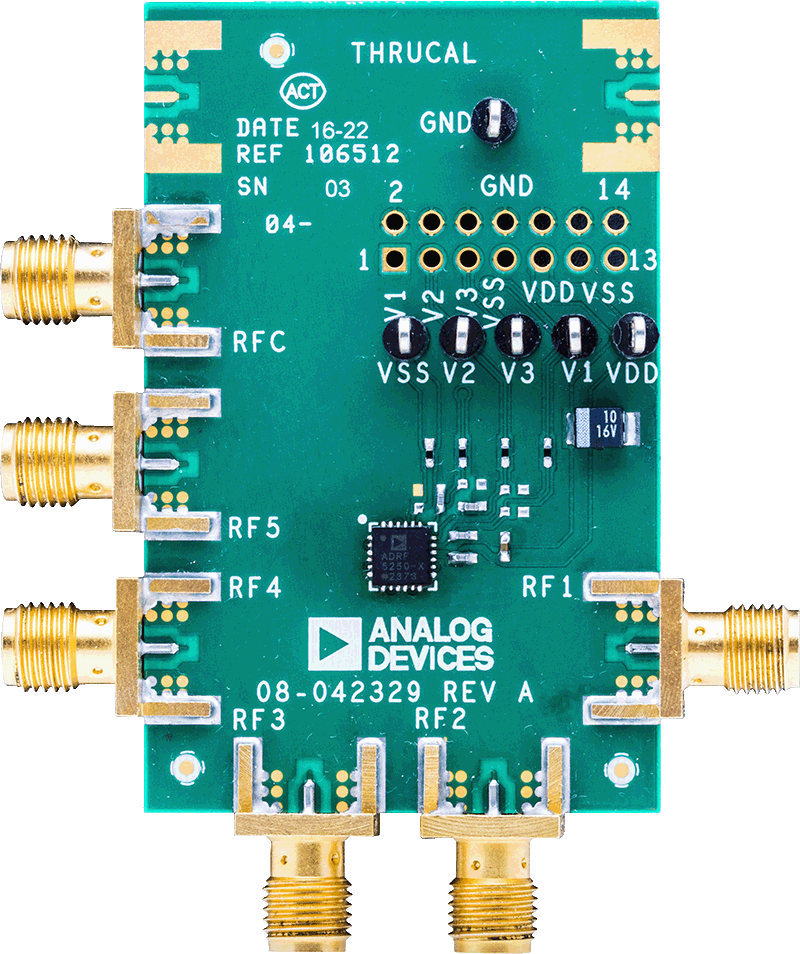

ADRF5250-EVALZANGLE-web ADRF5250-EVALZBOTTOM-web ADRF5250-EVALZTOP-web
