ADMV8913
推荐新设计使用X频段、数字可调谐、高通和低通滤波器
- 产品模型
- 2
产品详情
- 数字可调谐、3dB上下截止频率
- 优化宽带抑制:35 dB
- 以单芯片替代分立式滤波器组

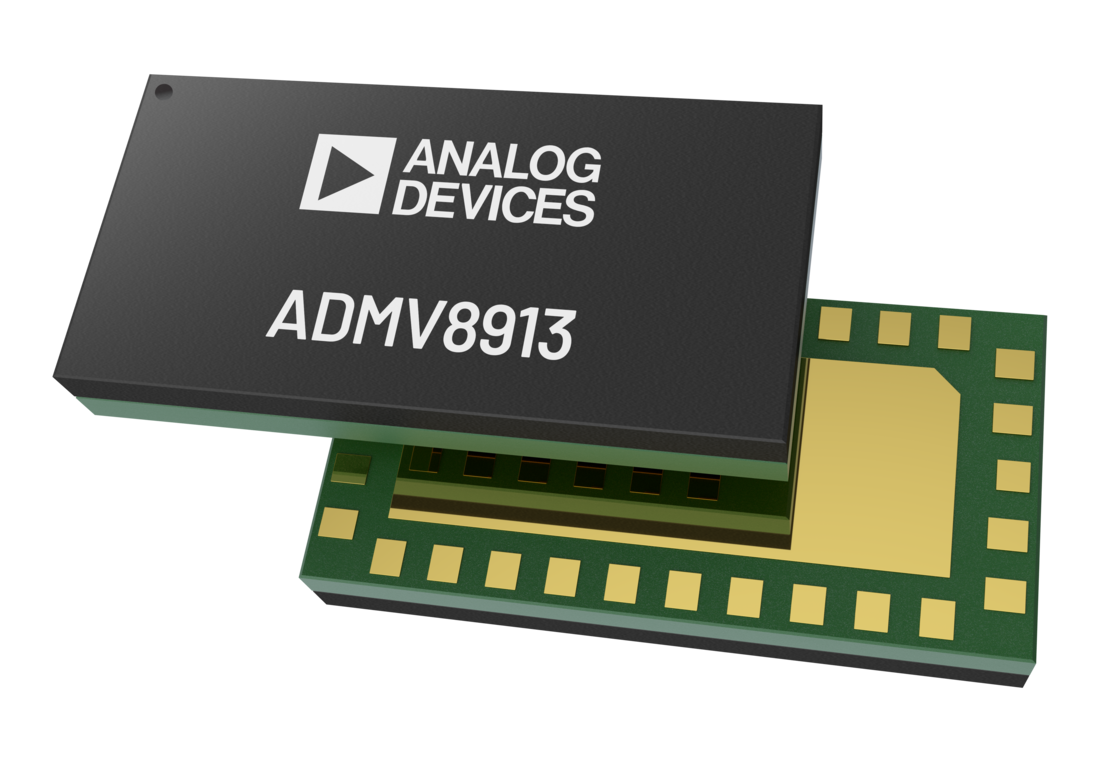

- 紧凑型6 × 3 × 0.89 mm LGA封装
- 唯一封装/测试厂
- 唯一制造厂
ADMV8913-EP支持防务和航空航天应用(AQEC标准)
- 下载ADMV8913-EP数据手册
- 军用温度范围(如−55°C至+105°C)
- 受控制造基线
- 请参阅数据表了解更多信息
ADMV8913是一款完整的单片式微波集成电路,具有可选的数字工作频率。该器件集成了一个高通滤波器和一个低通滤波器,可在7至12 GHz频率范围内实现通带响应。
ADMV8913采用灵活的架构,可以独立控制高通和低通滤波器的3 dB截止频率(f3dB)。每个滤波器的数字逻辑控制的宽度为4位(16种状态),通过控制片内电抗元件来调节f3dB。典型插入损耗为5 dB,宽带抑制为35 dB,非常适合用于最大限度地降低系统谐波。
这款可调谐滤波器可用作大型开关滤波器组和腔体调谐滤波器的小型替代方案,可以在先进的通信应用中提供动态可调的解决方案。
应用
- 测试与测量设备
- 军用雷达和电子战/电子对抗
- 卫星通信
- 工业和医疗设备
参考资料
数据手册 2
用户手册 1
产品选型指南 1
模拟对话 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

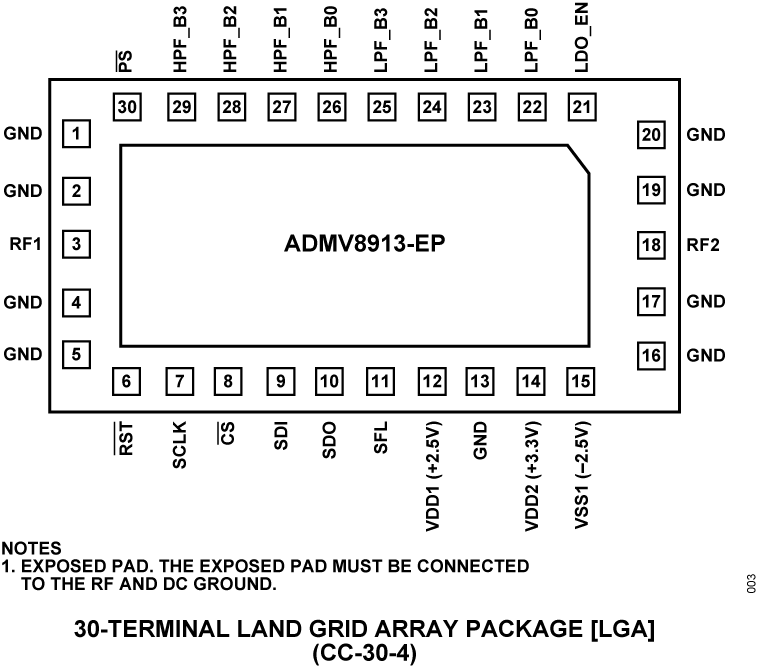

产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
ADMV8913SCCZ-EP | 30-lead LGA (6 mm × 3 mm × 0.89mm) | ||
ADMV8913SCCZ-EP-R2 | 30-lead LGA (6 mm × 3 mm × 0.89mm) |
这是最新版本的数据手册
工具及仿真模型
S-Parameter Files (S2P)
S-Parameters for RF and Microwave Tunable Filters
打开工具
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

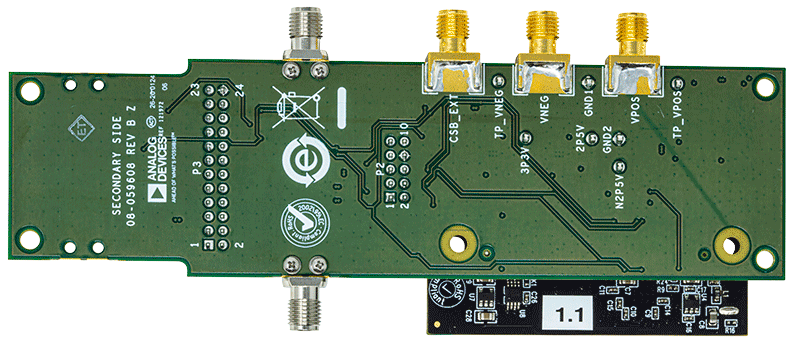

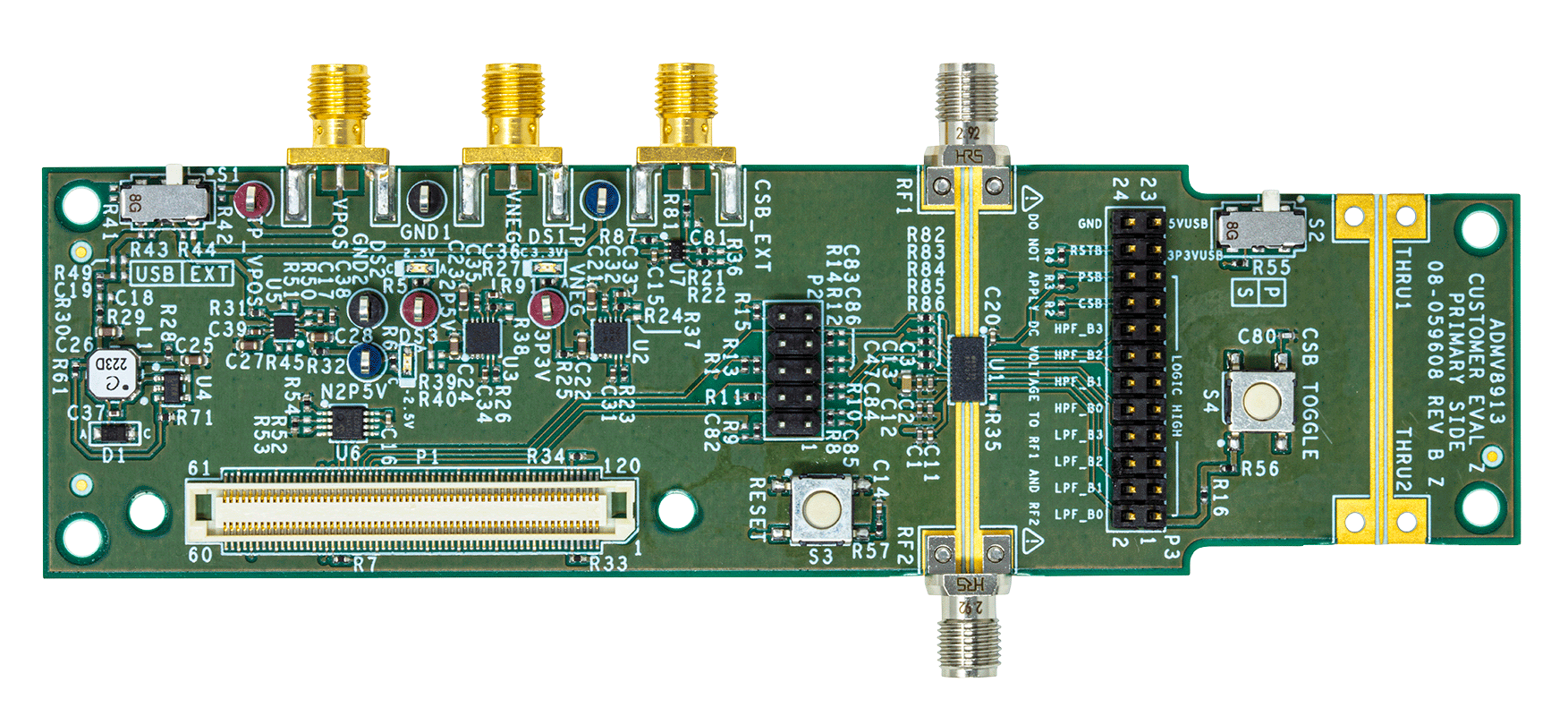

评估套件
