REP014
+28.5dBmの電力出力で-45dBcのACPRを実現するCDMA PA
トップへ
Overview
設計リソース
設計／統合ファイル
- Schematic of 2265 Evaluation Kit (PDF)
- Bill of Materials Pt 1
- Bill of Materials Pt 2
- Performance Results of the MAX2265
説明

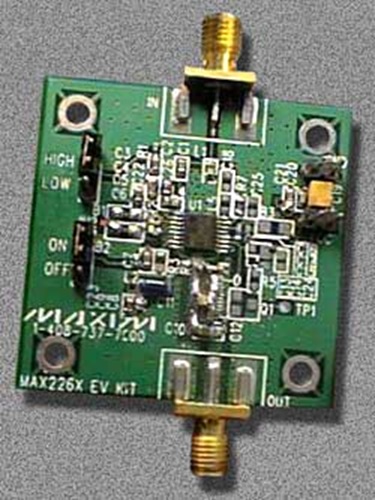

このプロジェクトでの要件は、セルラバンドCDMAの電話機においてMAX2265 RFパワーアンプをチューニングし、28.5dBmの電力出力、-45dBcのACPR1、および34%のPAEを実現することでした。チューニングとテストには当初は、EVボードを使用しました。
MAX2265リニアRFパワーアンプは、米国のセルラバンドで動作するIS-95ベースのCDMA、PDC、およびIS-136ベースのTDMAの各変調方式用に設計されています。MAX2265は、PAEを向上させるため、連続バイアス電流のスロットルバック機構を備えています。この機構により、アンプの直線性(隣接チャネル電力比すなわちACPR)が比較的一定に保たれると同時に、出力電力と消費電流はともに低減します。したがって、継続的に変動する出力制御範囲で、所望の直線性を維持しながら、低出力PAEを向上させることができます。
