Designed, Built, Tested
Board pictured here has been fully assembled and tested.

Overview

設計リソース

評価用ボード

型番に"Z"が付いているものは、RoHS対応製品です。 本回路の評価には以下の評価用ボードが必要です。

  • MAXREFDES105# ($283.55) EV Kit
在庫確認と購入

説明

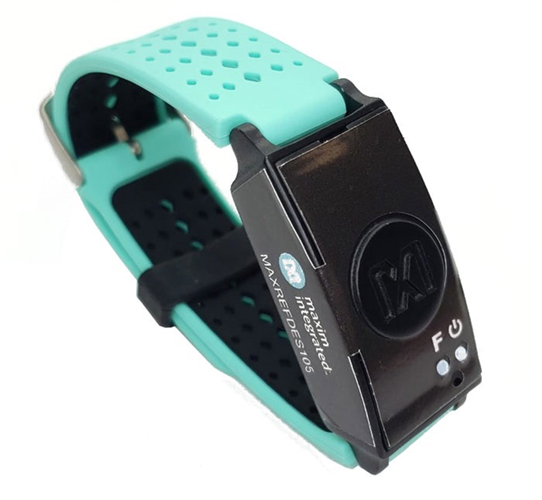

MAXREFDES105#は手首装着型のウェアラブル・フォーム・ファクタであり、ヘルスセンシング・アプリケーションに適した高い感度とアルゴリズム処理機能を備えています。このヘルス・センサー・バンド・プラットフォームは、エンクロージャと、心拍数および血液酸素飽和度（SpO2）用のアルゴリズムが組み込まれた生体センサー・ハブ（MAX32664C）で構成され、アナログフロントエンド（AFE）センサー（MAX86174A）からのフォトプレチスモグラフィ（PPG）信号を処理します。アルゴリズム出力および未加工データは、Bluetooth®を介してAndroid®アプリまたはPCのグラフィカル・ユーザ・インターフェース（GUI）に送信し、デモンストレーション、評価、およびカスタム開発に使用できます。

機能と利点

特長

  • PPG
  • 心拍数、血液酸素飽和度（SpO2）のアルゴリズムが組み込まれた手首装着型プラットフォーム
  • HRV、呼吸数、睡眠の質のライブラリ・アルゴリズム
  • ウェアラブルなヘルス・バンド・フォーム・ファクタ
  • MAX32664センサー・ハブ
  • MAX86174A PPGアナログ・フロントエンド
  • 3軸加速度センサー
  • Windows®およびAndroidのGUI

アプリケーション

  • リモートでの患者モニタリング／バイタル・サイン・パッチ
重要なお知らせと免責事項
アナログ・デバイセズの設計情報およびリソースに関する「リファレンス・デザイン免責事項」をご確認ください。

製品カテゴリ

マーケット & テクノロジー

使用されている製品

Details Section

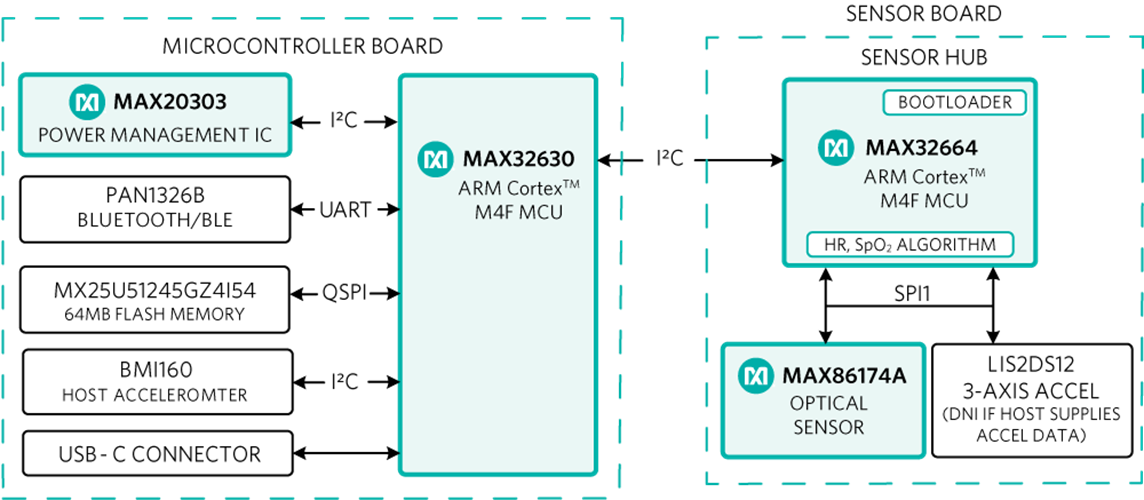

The MAXREFDES105# enables quick evaluation of hardware and embedded firmware for heart rate and SpO2 monitoring on a wrist-based platform which significantly shortens development time for custom fitness, health, and clinical applications. Figure 3 shows the system diagram of MAXREFDES105#.

The MAXREFDES105# platform includes the following key components:

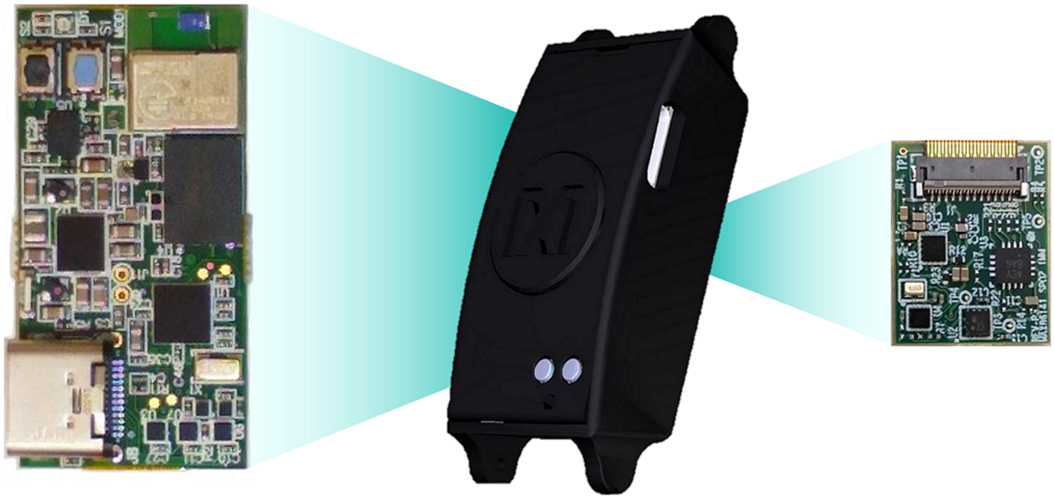

  • Micro board, which includes the MAX32630 microcontroller, MAX20303 power-management integrated circuit (PMIC), dual-mode Bluetooth, and 6-axis accelerometer and gyroscope.
  • Sensor board, which includes the MAX86174A AFE, optical heart-rate sensor with one green light-emitting diode (LED), one red LED, one infrared (IR) LED, two photodiodes, and MAX32664C biometric sensor hub with an embedded algorithm for heart rate and SpO2 monitoring.
  • MAXDAP-TYPE-C board for use during a firmware upgrade for the micro board.
  • Health sensor band enclosure and straps.
  • Hardware design files, firmware, and software.
  • To apply for the NDA, fill out the request form and agree to the Terms and Conditions.
  • Applying for an NDA does not necessarily guarantee approval or shipment of any device or software.
  • NDA is subject to approval by the Customer Service Team and will notify applicants accordingly.
  • If the NDA is approved, customers will need to register for a MyAnalog account (for existing account holders, please log in with your details) in order to access the zip file under the Software Development section (note that this will appear only for approved MyAnalog accounts).
  • This zip file contains the Windows software GUI, Firmware updates, collateral such as API documents, host source code, and other resources as they become available.
