TMC9660-3PH-EVKIT

製品概要

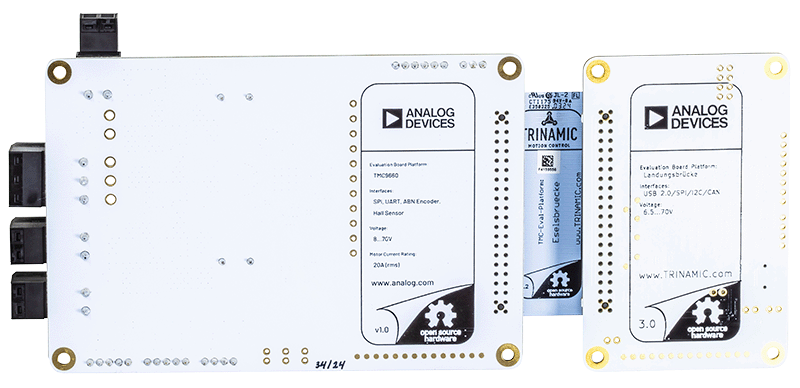

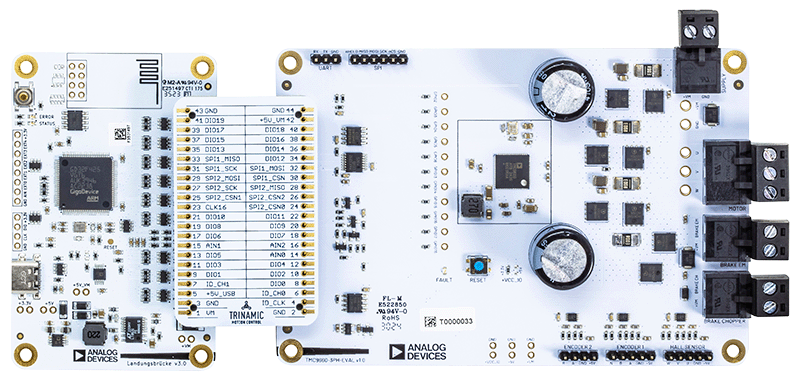

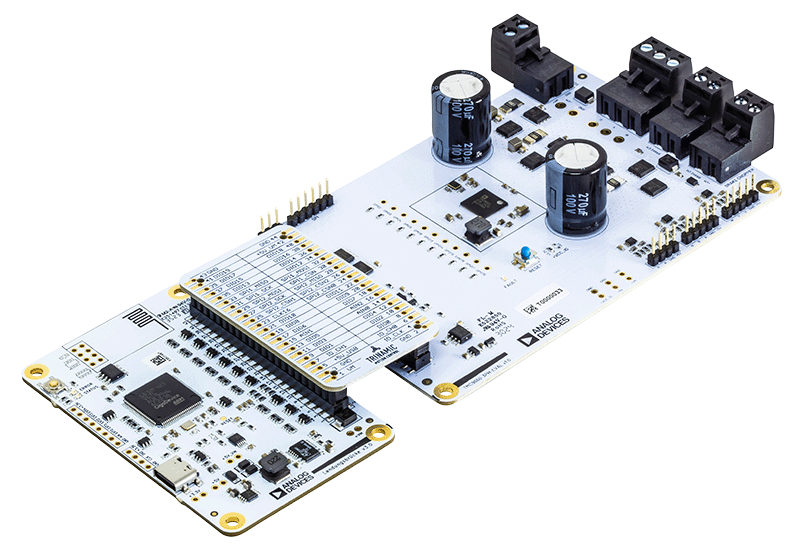

TMC9660-3PH-EVKITは、MCUボードLandungsbruecke（x1）、Eselsbruecke（x1）、TMC9660-3PH-EVALドライバ・ボード（x1）のセットです。わずか数分で素早く簡単にモータを回転させることができ、すべてのレジスタへの完全なアクセスと完全な機能および診断も提供されます。

TMC9660-3PH-EVKITは、アナログ・デバイセズのTrinamic評価用ボード・システムの一部です。これは70V/10A永久磁石同期モータ（PMSM）／ブラシレスDC（BLDC）評価用キットで、TMC9660（3相BLDCモータ、2相バイポーラ・ステッピング・モータ、およびDCモータ用モータ・コントローラ／ゲート・ドライバ高集積モノリシックIC）を評価できます。

TMC9660-3PH-EVALは3相BLDCモータの使用に焦点を当てており、ポジション・フィードバック・メカニズムとしてABNエンコーダまたはデジタル・ホール・センサーを使用できます。更に、このボードでは、通常は使用しない4番目のハーフ・ブリッジを介して、ブレーキ・チョッパーと電気機械式ブレーキを同時に制御できます。
