製品概要

機能と利点

  • 4-PMODコネクタ通信
    • （2）SPI
    • （1）I2C
    • （1）SPI/UART（ジャンパ設定可能）
  • 各PMODポートとコントローラ・ボードの間の完全な双方向電圧変換
  • 各PMODポートに対する独立したIOREF電圧
  • 外部電圧の使用により、各PMODポートに最大の電力を供給
  • 高負荷デバイス用の内蔵I2Cプルアップ抵抗（デフォルトでは未装着）

製品概要

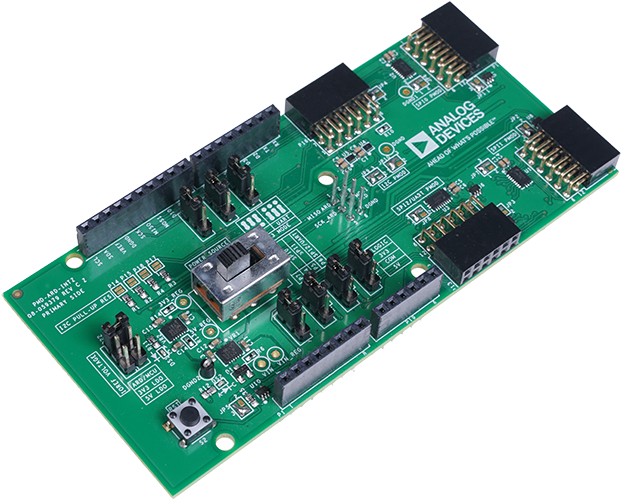

PMD-ARD-INTZにより、4個のPMODボードをArduinoまたは類似の基板（EVAL-ADICUP3029、EVAL-ADICUP360）とインターフェースできます。各pmodポートとコントローラ・ボードの間で双方向電圧変換（3.3Vおよび5V）を行います。多くの開発プラットフォームおよびプロトタイプ設計で使用できます。互換性のある既製品のpmodボードを、Arduino基板またはArduinoのフォーム・ファクタを持つ類似のMCU基板とインターフェースすることで、迅速な開発を可能にします。

マーケット＆テクノロジー

対象となる製品

パッケージの内容

PMD-ARD-INTZ基板
（8）2ポジション・シャント・ヘッダー（0.1インチ・ピッチ）
