MAX98390EVSYS
製品概要
機能と利点
- 完全なハードウェアシステムでセットアップが容易、ツールや特別な機器は不要
- 特性評価済みのリファレンスマイクロスピーカーが付属
- 使いやすいグラフィカルユーザーインタフェースソフトウェア(Windows® 7/10対応)
- DSM Sound Studio
- 付属のスピーカーを使用するクイックデモ
- 抽出：スピーカーパラメータの抽出
- 調整：完全な音調チューニング一式
- 評価：異なるチューニングの比較
- MAX98390の評価ソフトウェア
- 全ハードウェアレジスタへの完全なアクセス
製品概要

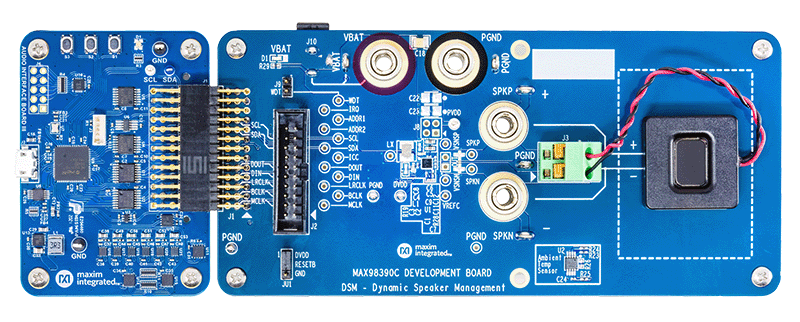

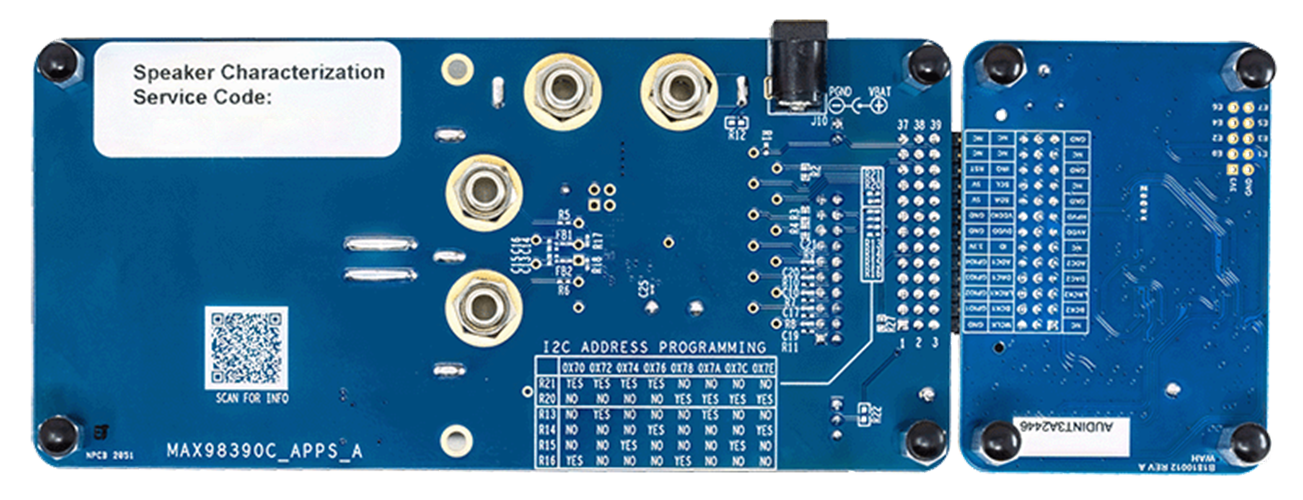

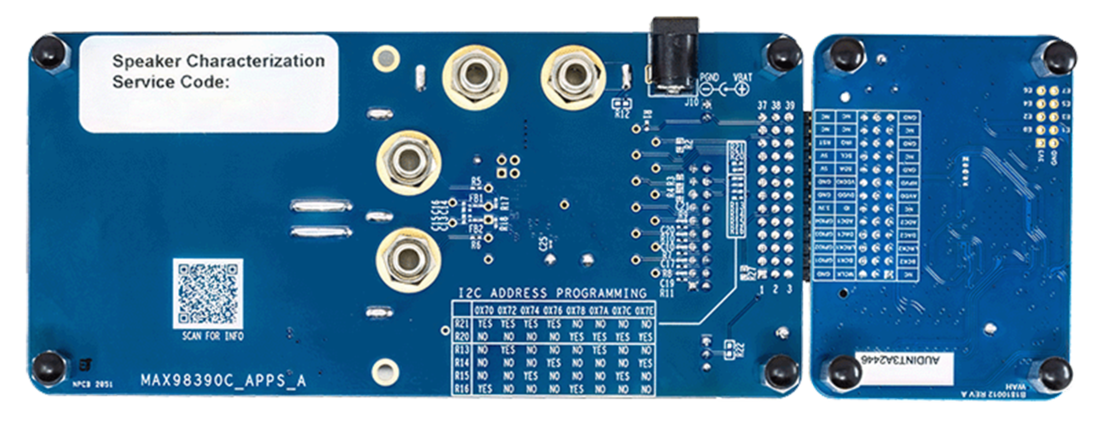

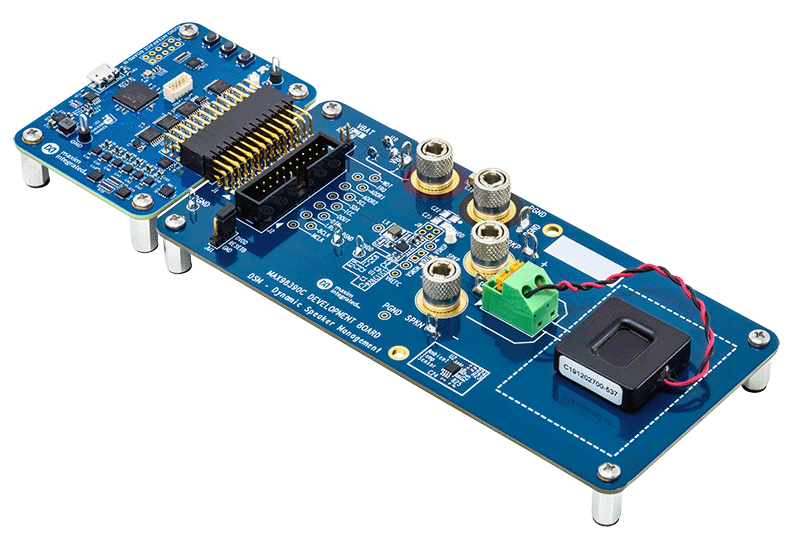

MAX98390C/Dの評価システム(EVシステム)は、Dynamic Speaker Management™ (DSM) を内蔵したブースト内蔵D級オーディオアンプICのMAX98390CまたはMAX98390Dを評価します。DSMは負荷の電圧および電流を検出し、特許取得済みのマキシムのアルゴリズムを使用してスピーカーの完全な潜在能力を解放します。このEVシステムは、MAX98390CまたはMAX98390Dの開発ボード(DEVボード)、マキシムのオーディオインタフェースボードIII (AUDINT3)、5V電源、リファレンスマイクロスピーカー、USBケーブル、DSM Sound Studioソフトウェア、およびMAX98390の評価ソフトウェアで構成されます。
DEVボードは AUDINT3ボードとともにEVシステムとして評価することを推奨します。MAX98390C/Dは標準I2S、左詰め、およびTDMの各デジタルオーディオインタフェース、および制御用のI2Cに対応します。
AUDINT3ボードはDEVボードの評価に必要な1.8V DVDD、USB-PCM、およびUSB-I2Cの各インタフェースを提供し、VBAT用の1つの外部電源のみを必要とします。データシートのEVシステムの簡略ブロック図に、DEVボードおよびAUDINT3ボードの詳細を示します。
使いやすいDSM Sound Studioソフトウェアは、簡素な、しかし強力なグラフィカルユーザーインタフェース(GUI)で、DSMの設計プロセスを3つの基本的ステップ(抽出、調整、および評価)に分解します。さらに、DSM Sound Studioは7分間のクイックデモを提供し、付属のリファレンスマイクロスピーカーを使用してDSMの違いを聞くことができます。
また、全ハードウェアレジスタへの完全なアクセスを提供するMAX98390の評価ソフトウェアもあります。
アプリケーション
- IoT機器
- ノートブックコンピュータ
- 1セルリチウムイオン機器
- スマートフォン
- タブレット
- 玩具
