MAX98090EVKITWLP

MAX98090 WLPの評価キット

トップへ

製品概要

機能と利点
製品概要

機能と利点

単一電源動作：2.8V～5.5V
実証済みオーディオPCBレイアウト
USB-I²Cインタフェース搭載
USB-I²Sコンバータ搭載
S/PDIFトランシーバ搭載
クロックソース搭載
デジタルマイクロフォン搭載
Windows XP、Windows 7、およびWindows 8対応のソフトウェア
実証済みPCBレイアウト
完全実装および試験済み

製品概要

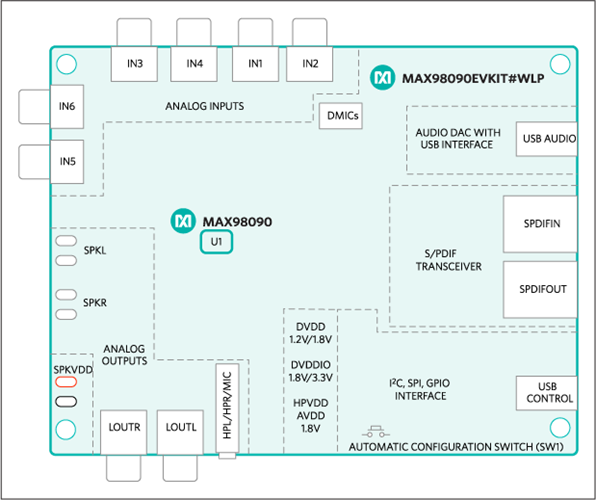

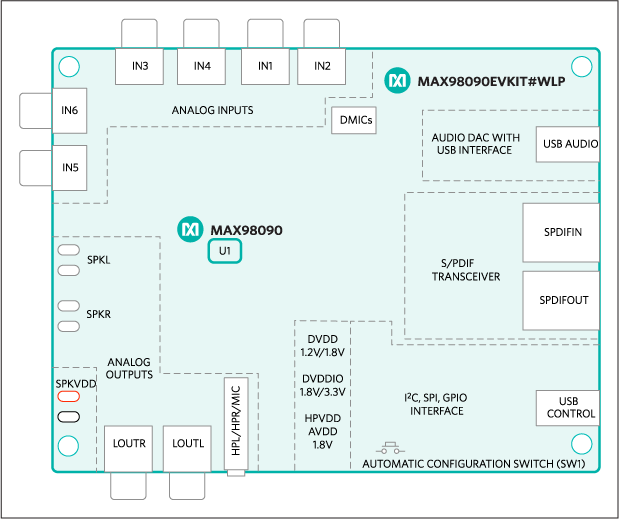

MAX98090 (WLP)の評価キット(EVキット)は、オーディオコーデックのMAX98090 (WLP)を評価する完全実装および試験済み回路基板です。MAX98090は、イヤホンアンプ、ステレオD級アンプ、ステレオDirectDrive^®ヘッドフォンアンプ、およびデジタル信号処理を備えた集積化オーディオコーデックです。

幅広いオーディオソースへの接続を容易にするために、このEVキットはUSBとS/PDIFの両方のデータをI²Sデータに変換するオーディオデバイスを内蔵しています。このEVキットは、MAXQ2000マイクロコントローラも搭載しており、ボード上のI²CおよびSPI対応デバイスとのI²CおよびSPI通信が可能です。簡素で直観的なグラフィカルユーザーインタフェース(GUI)は、Windows XP^®、Windows 7、またはWindows 8対応ソフトウェアを実行するWindows^® OSを介してEVキットとの通信を提供します。

TQFNパッケージ用の評価キットも入手可能です：MAX98090EVKIT#TQFN
