製品概要

機能と利点

  • 入力電圧：1.8V～5.5V
  • INSとOUTSのテスト・ポイントにアクセス可能
  • RSEL1を使用して出力電圧（OUT1およびOUT2）を調整可能
  • スイッチ電流制限、DVS機能、ヒカップ／ラッチオフ・モード動作
  • 高精度計測のためのセンス・ソケット

製品概要

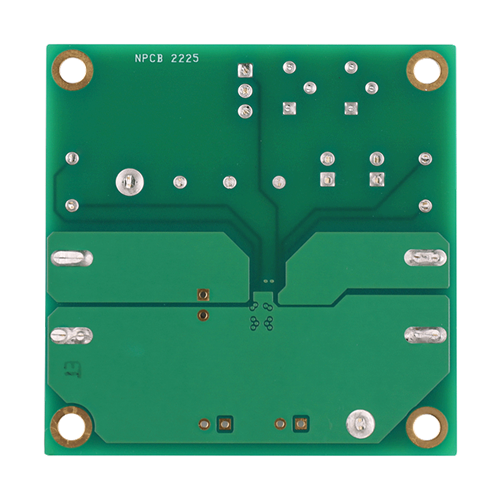

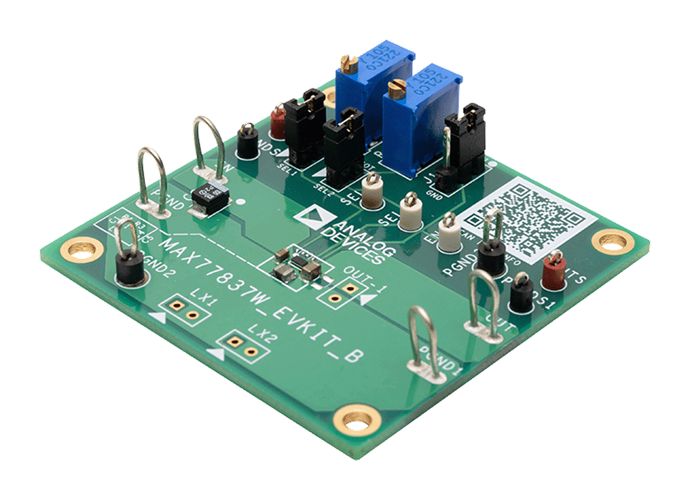

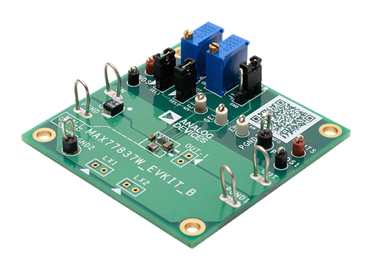

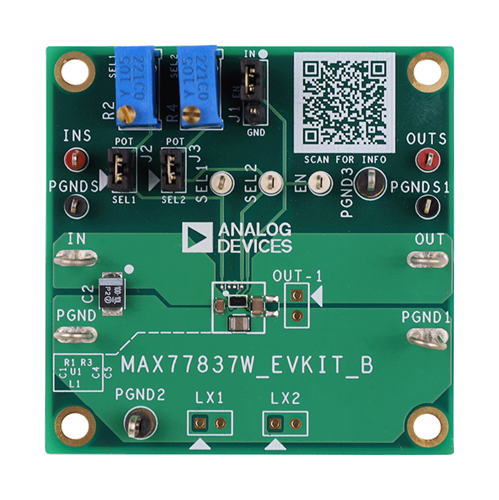

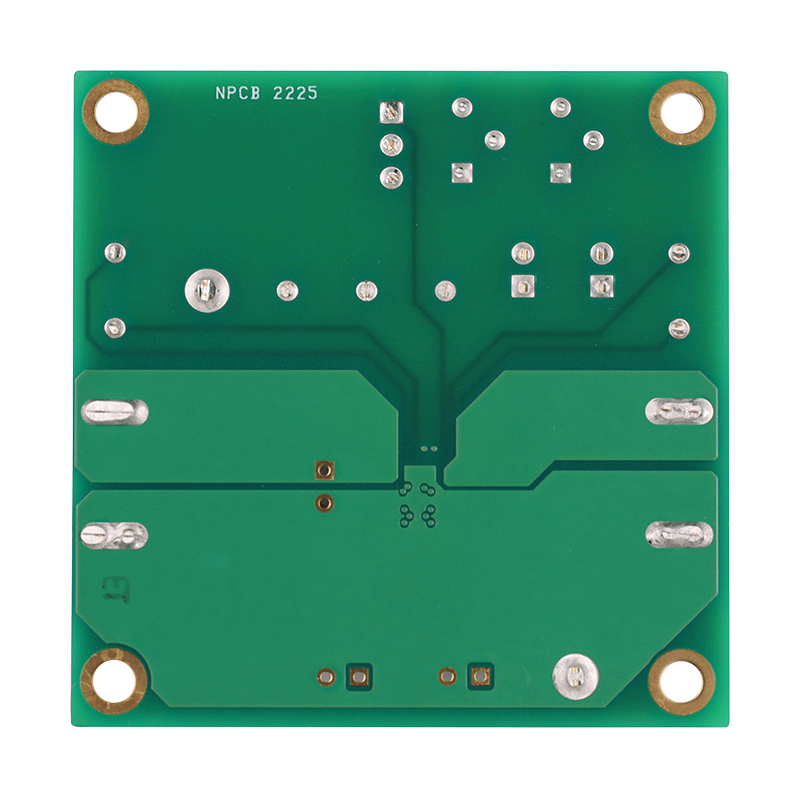

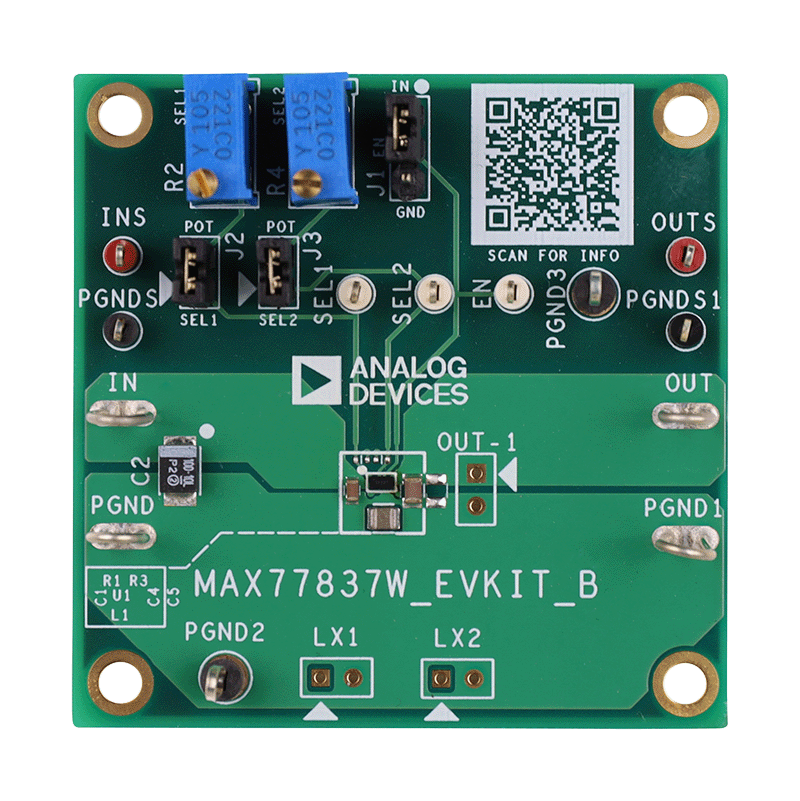

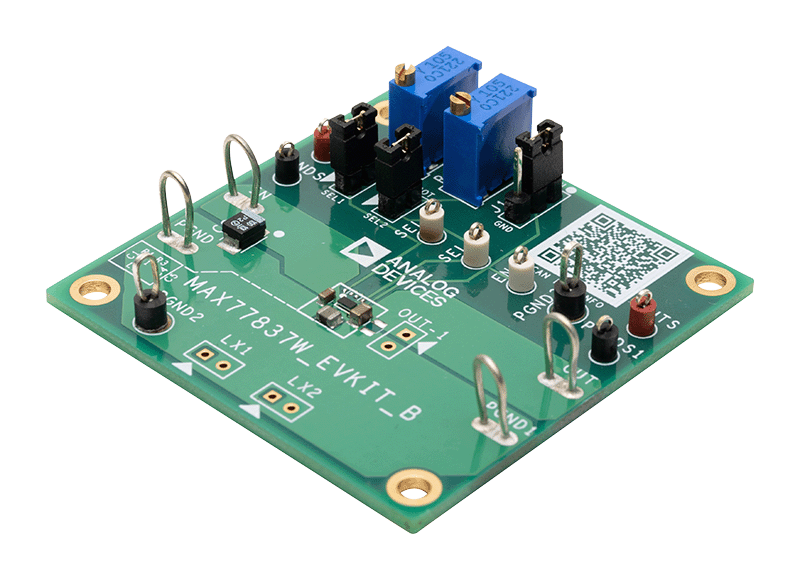

MAX77837評価用キット（EVキット）は、ナノパワー昇降圧コンバータMAX77837を実証するための、組み立てが完了したテスト済みのプリント回路基板（PCB）です。このEVキットは入力範囲が1.8V～5.5Vで、スイッチ電流制限が1.05Aです。

MAX77837 ICには、2本のハードウェア制御ピン（SEL1とSEL2）があります。OUT1とOUT2の2つの出力電圧の組み合わせは、SEL1に接続された抵抗（RSEL1）によって、1.8V～5.2Vの範囲で事前に定義されます。外付け部品サイズの最適化、DVS機能の有効化／無効化、ヒカップ・モードまたはラッチオフ・モードの選択、ICスタートアップ電圧の設定など、スイッチ電流制限の様々な設定は、SEL2に接続された抵抗（RSEL2）によって行うことができます。

このEVキットはMAX77837 WLP IC（MAX77837EWA+T）と互換性があり、このデバイスの機能の大半をテストするためのテスト・ポイントやジャンパを備えています。また、重要なノード（OUT-1、LX1、LX2）には、高精度な計測を行うためのプローブ・ソケットが配置されています。

マーケット＆テクノロジー

対象となる製品

推奨システム動作環境

  • MAX77837評価用キット
  • 調整可能なDC電源
  • デジタル・マルチメータ（x 4）
  • 電子負荷
