製品概要

機能と利点

  • 高精度計測のための検出ポイント

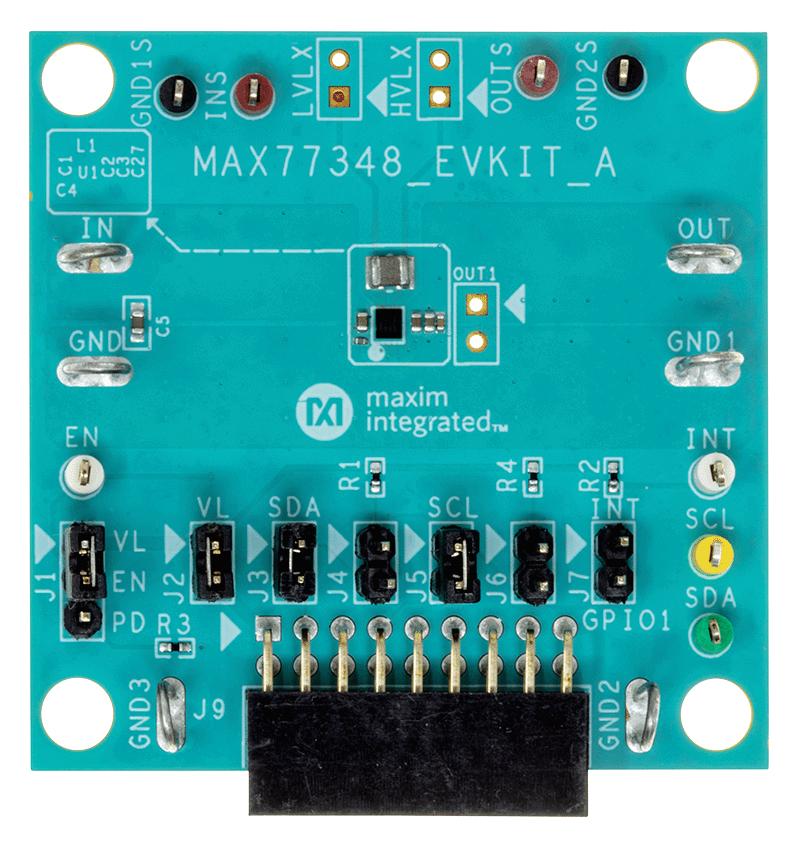

  • EN、SDA、SCL、INS、OUTSのテスト・ポイントにアクセス可能
  • ソフトウェアGUIで出力電圧を調整可能
  • FPWMとデフォルトのスキップ・モードを設定可能
  • アクティブ放電機能

製品概要

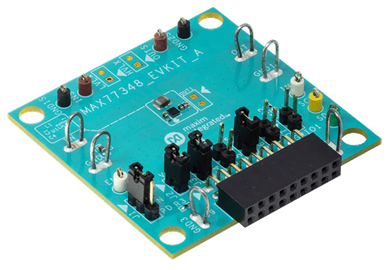

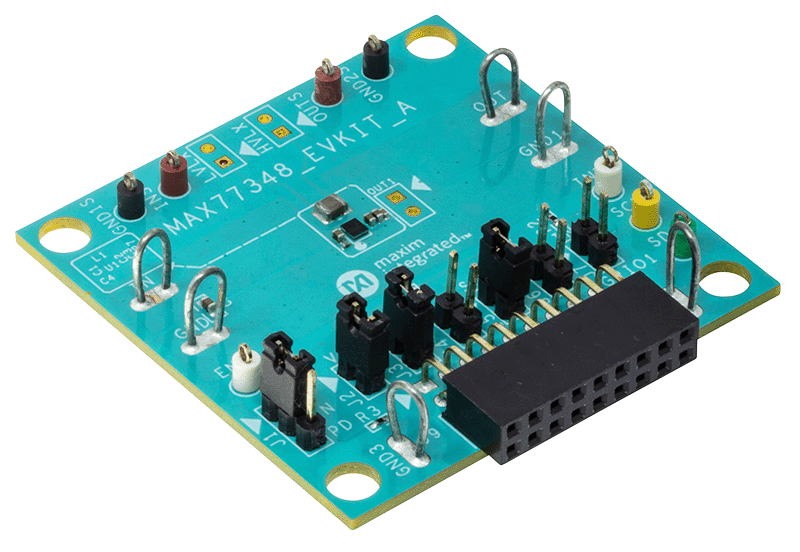

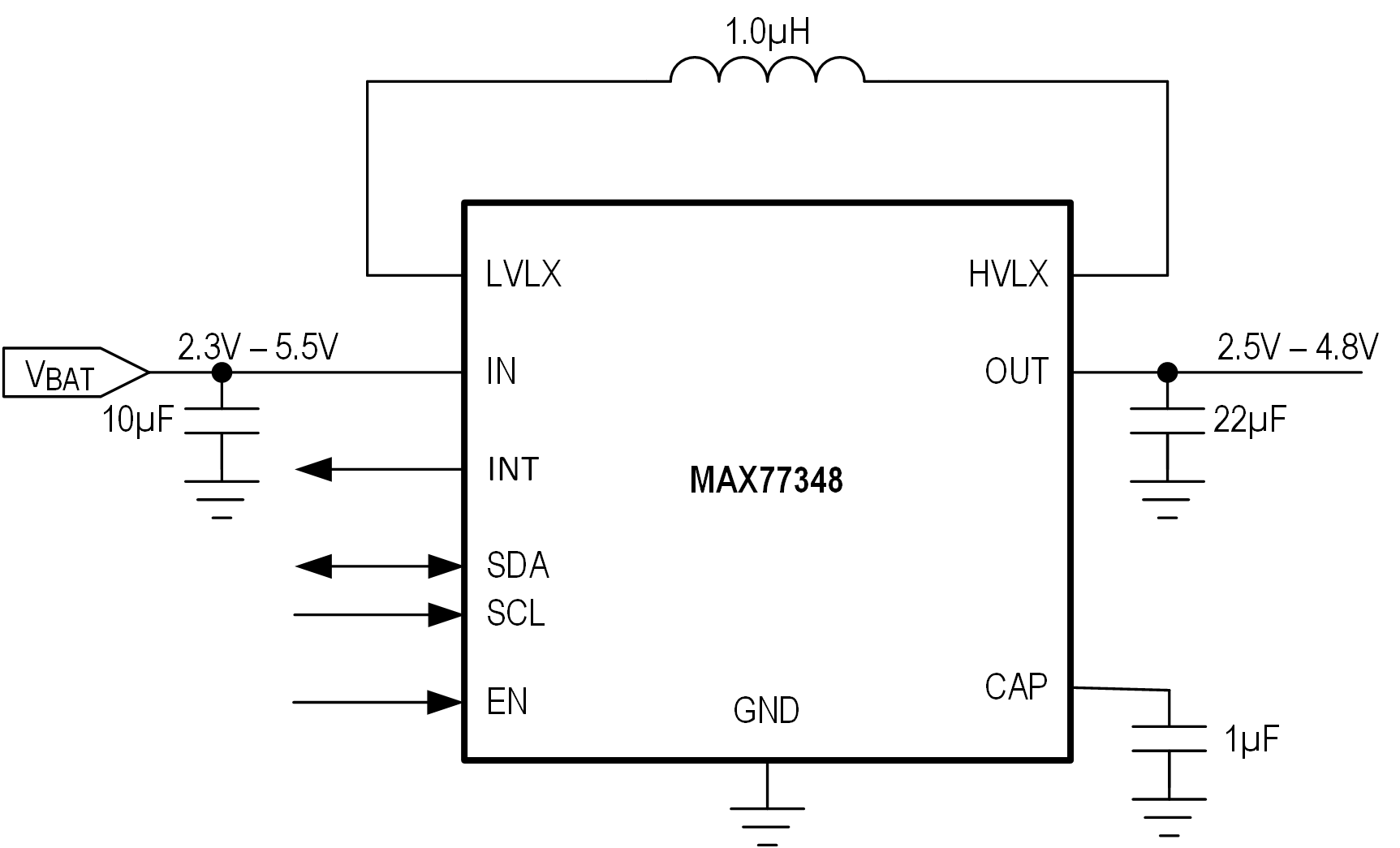

MAX77348評価用キット（EVキット）は、3.5W昇降圧コンバータMAX77348を評価することができる実績のある設計となっています。このICは、2.3V～5.5Vの入力に対応しており、出力電圧は2.5V～4.8Vの範囲で調整可能です。このEVキットの工場出荷時のデフォルトの出力電圧は4.5Vに設定されています。出力電圧はソフトウェアGUIを使用して調整できます。ENピンは、ハードウェアまたはソフトウェアによるデバイスの有効化をサポートします。このEVキットは、あらゆるバージョンのMAX77348 WLP IC（デフォルトはMAX77348AEWE+）と互換性があります。

マーケット＆テクノロジー

対象となる製品

パッケージの内容

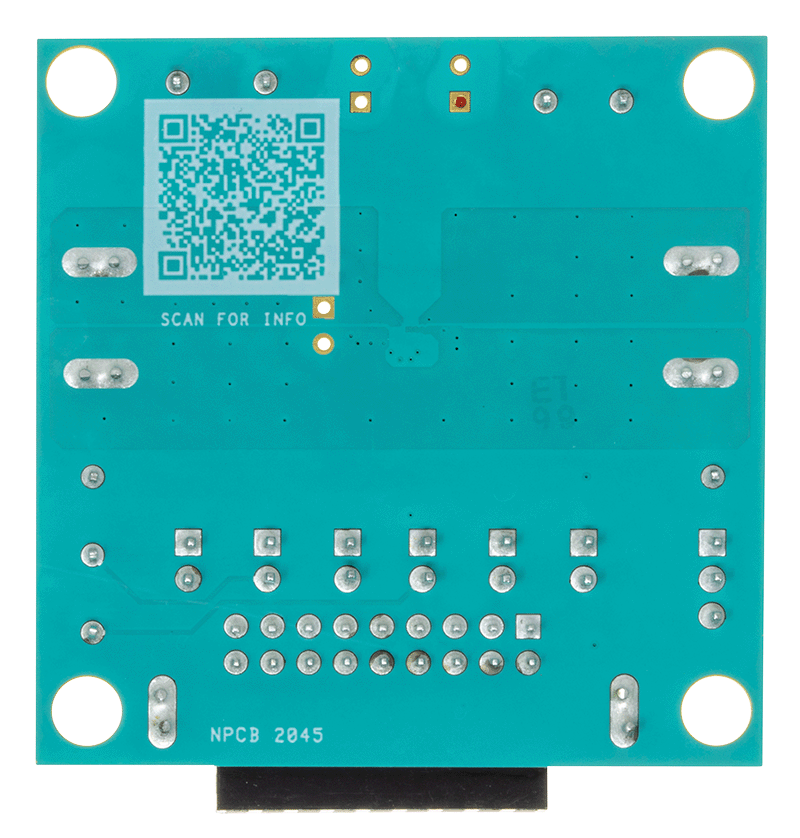

  • MAX77348評価用ボード
  • USBからI2Cへのインターフェース（MAXUSB_INTERFACE#）
  • このEVキットにはUSB Type A to Micro USBケーブルが付属し、Windows®ベースのGUIソフトウェアが利用可能
