製品概要

機能と利点

  • 入力電源範囲：4.5V～36V
  • 0.8～10Vの範囲で調整可能
  • 最大6Aを供給
  • 周波数同期入力
  • イネーブル入力
  • 電圧監視PGOOD出力を利用可能
  • 実証済みPCBレイアウト
  • 完全実装済みおよび試験済み

製品概要

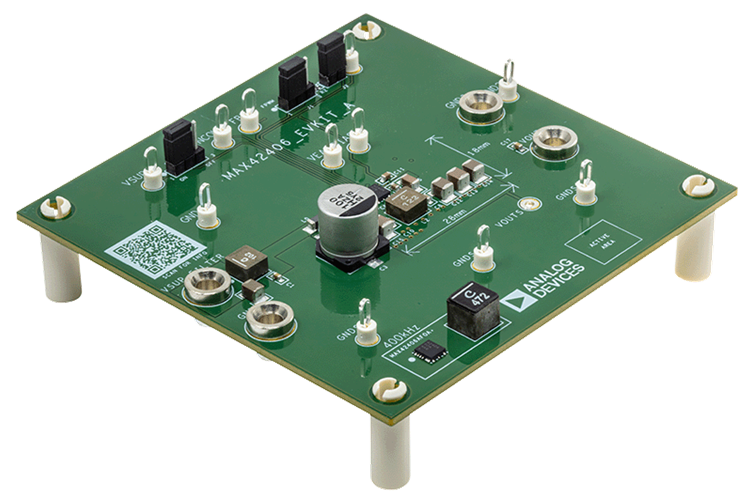

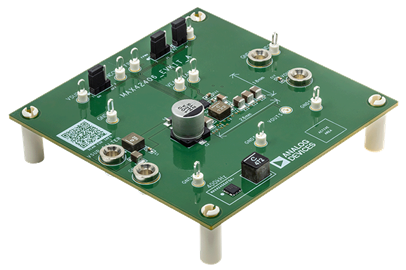

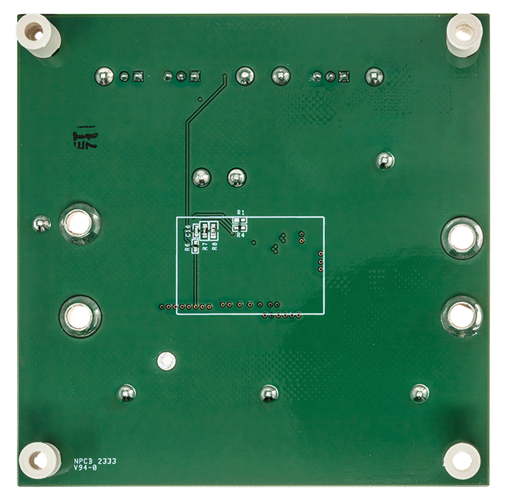

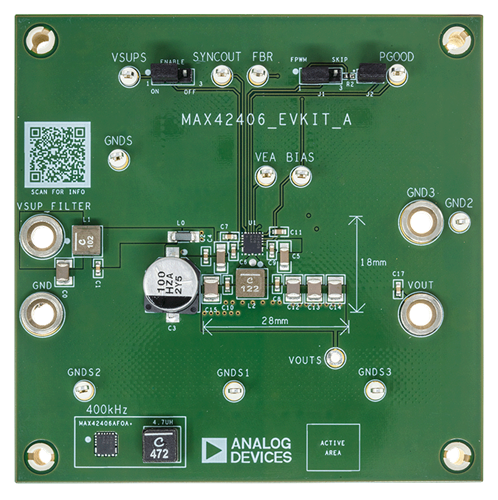

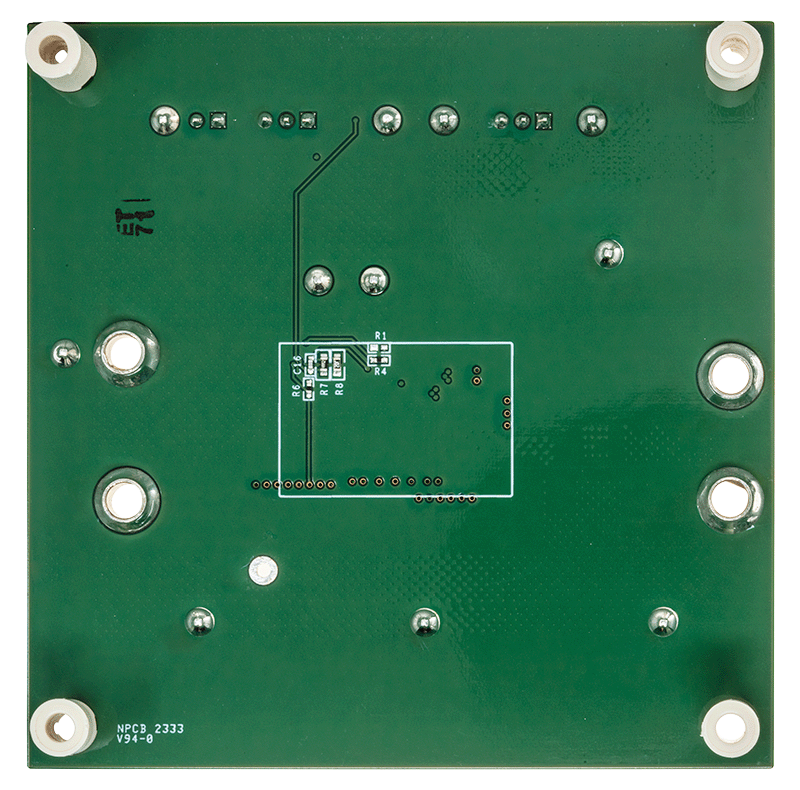

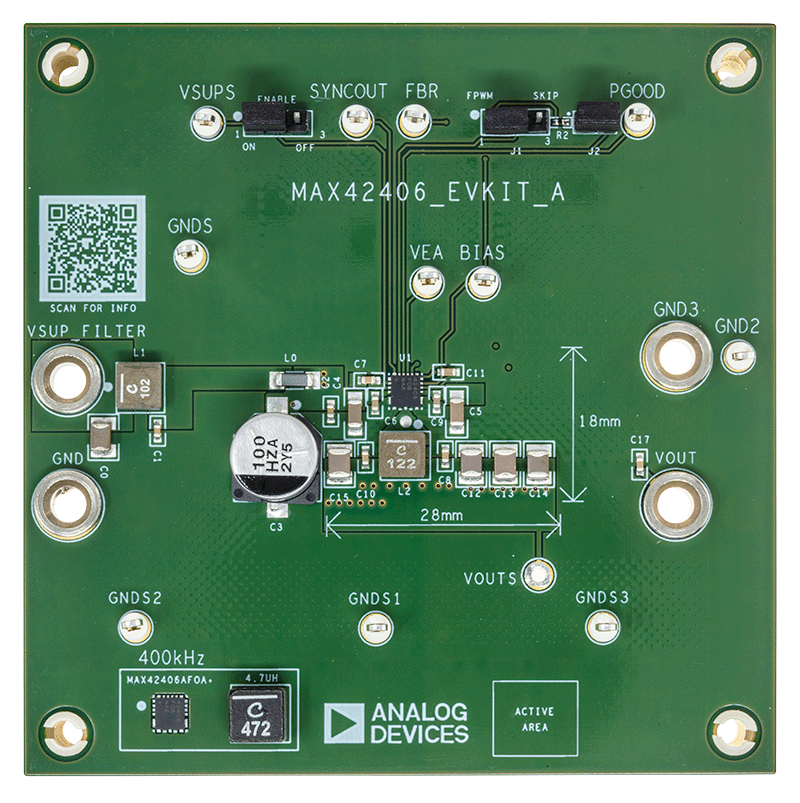

MAX42406評価用キット（EVキット）は、静止電流10μA、1.5MHzの同期整流式降圧コンバータMAX42406を評価するための実証済みの設計を提供します。標準EVキットのプリント回路基板（PCB）にはMAX42406AFOB+（1.5MHz、出力調整可能）が搭載されているほか、評価用の各種テスト・ポイントやジャンパが付属します。EVキットの出力電圧は固定されていますが、最小限の部品変更で簡単に変更できます。デフォルトのEVキットは、入力電圧4.5V～36Vで最大6Aを供給するように設計されています。PGOOD信号を観察することによって出力電圧品質を監視できます。MAX42406 EVキットはまた、MAX42405およびMAX42406の全バリエーションの評価に使用できます。

マーケット＆テクノロジー

対象となる製品

推奨システム動作環境

  • MAX42406 EVキット
  • 36V、6A電源（PS）
  • 適切な抵抗性負荷または6Aをシンクできる電子負荷
  • デジタル・マルチメータ（DMM）
  • オシロスコープ
