製品概要

機能と利点

  • MAX40109を評価するためのオンボード・マイクロコントローラ（MAX32666）
  • 使いやすいコンポーネントを搭載
  • 実証済みPCBレイアウト
  • 完全実装済みおよび試験済み

製品概要

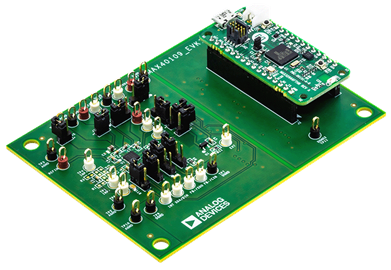

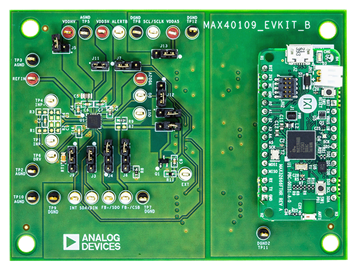

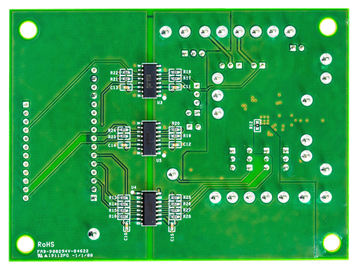

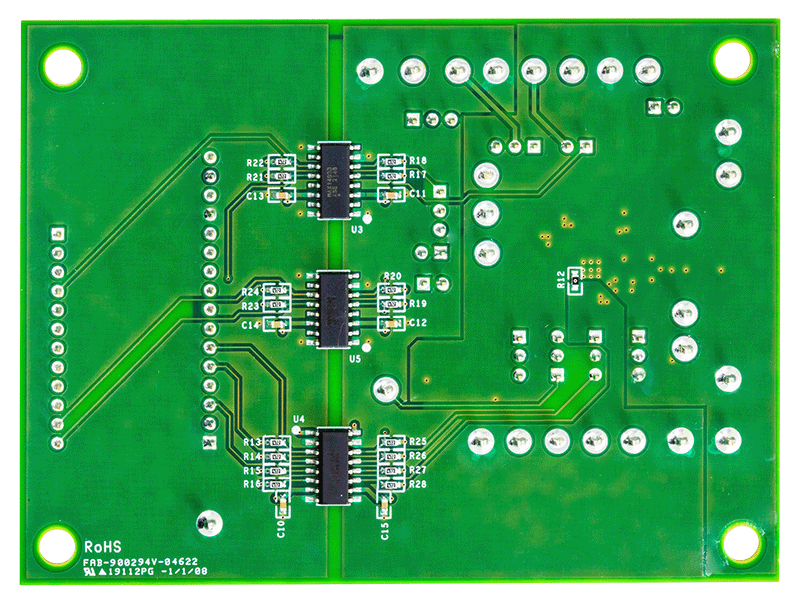

MAX40109評価システム（EVシステム）は、圧力センサーに使用される高精度センサー・コンディショニング・アナログ・フロント・エンド（AFE）の性能を実証します。MAX40109 EVシステムには、MAX40109 EVキットとMAX32666FTHRボードが含まれています。MAX40109の機能をデモンストレーションするためのグラフィカル・ユーザ・インターフェイス（GUI）は、Windows®互換ソフトウェアによって提供されます。このGUIは、I2C、SPI、1-Wire®通信をサポートします。

MAX40109 EVキットのPCBには、I2Cや1-WireのバリアントICであるMAX40109IATP+が搭載されています。

マーケット＆テクノロジー

対象となる製品

推奨システム動作環境

  • MAX40109 EVシステム（USBケーブル付属）
  • Windows PC
  • 3V～36V、100mA DC電源
  • 2.75V～6V、100mA DC電源
  • DC電圧源（× 2）
  • 電圧計
  • MAX40109EVkitSetupVXXX.zipファイル
