製品概要

機能と利点

  • 電流検出素子内蔵
  • 4桁の測定範囲
    • 精度維持範囲：300µA以下～3A
  • 過負荷耐性：4A
  • 入力コモンモード範囲：+2.5V～+5.5V
  • 消費電流を低減する低電力モード：10µA以下
  • 小型15ピンWLP (1.98mm × 1.31mm)
  • 動作温度範囲：-40℃～+125℃
  • MAX40016ANL+を評価
  • 使いやすい部品に対応
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品概要

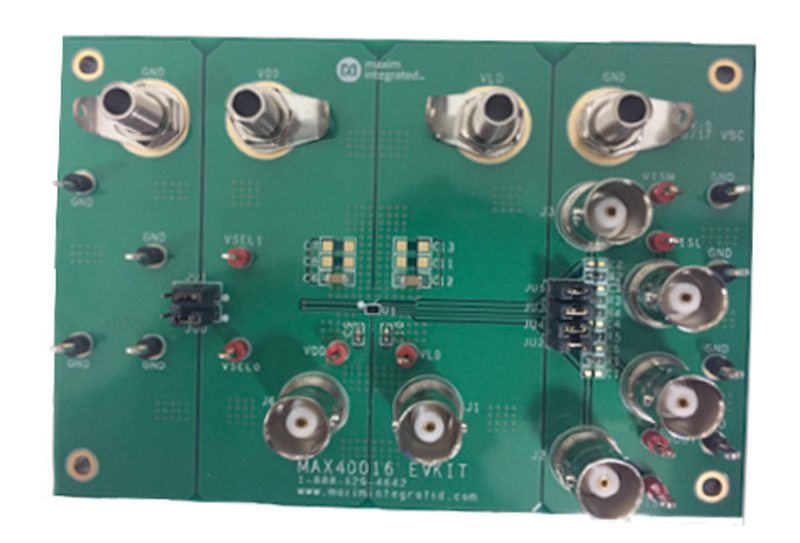

MAX40016の評価キット(EVキット)は、広ダイナミックレンジ電流検出アンプのMAX40016を評価するための実証済みデザインを提供します。MAX40016は検出素子を内蔵しているため、大型で高コストの外付け検出/シャント抵抗が不要です。このデバイスは、非常に高精度の出力測定値を維持しながら、4桁にわたる電流(300µA以下～3A)を測定します。このEVキットは、小型、省スペース、15ピンウェハレベルパッケージ(WLP)に封止されたMAX40016を実証します。

MAX40016のEVキットのPCBには、MAX40016ANL+デバイスが実装されています。

アプリケーション

  • モバイル機器
  • ポータブル機器
  • RF電力監視
