製品概要

機能と利点

  • MAX33048Eの評価が簡単
  • I/Oインターフェースの互換性：1.71V～5.5V
  • 実証済みPCBレイアウト
  • Arduino（アルドゥイーノ）®/Arm® Mbed™プラットフォーム互換
  • 完全実装および試験済み

製品概要

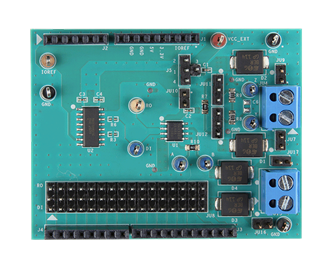

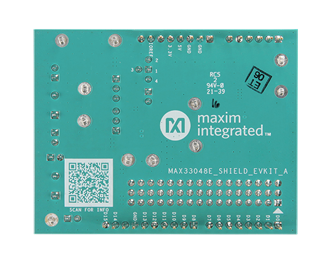

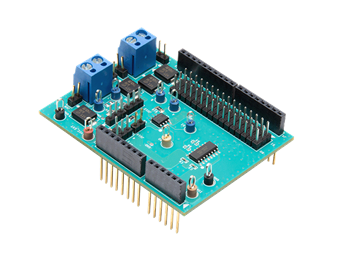

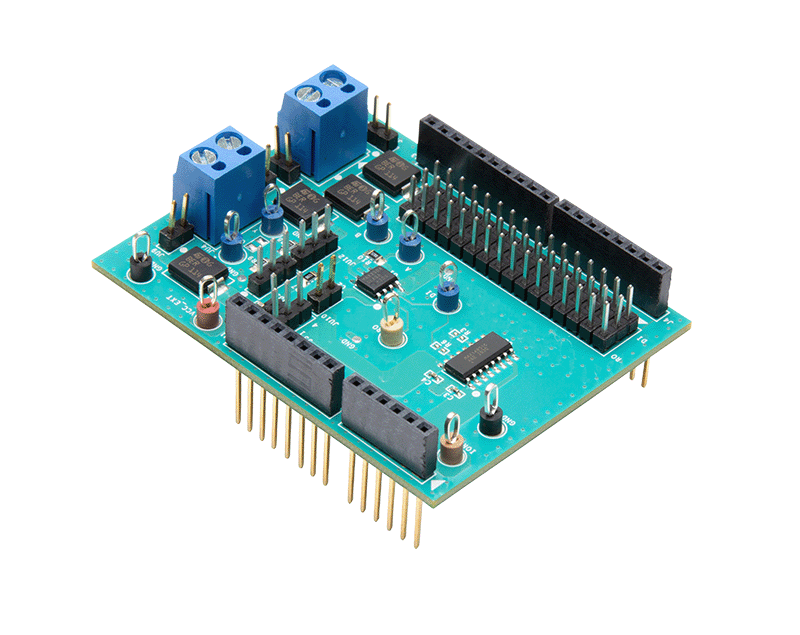

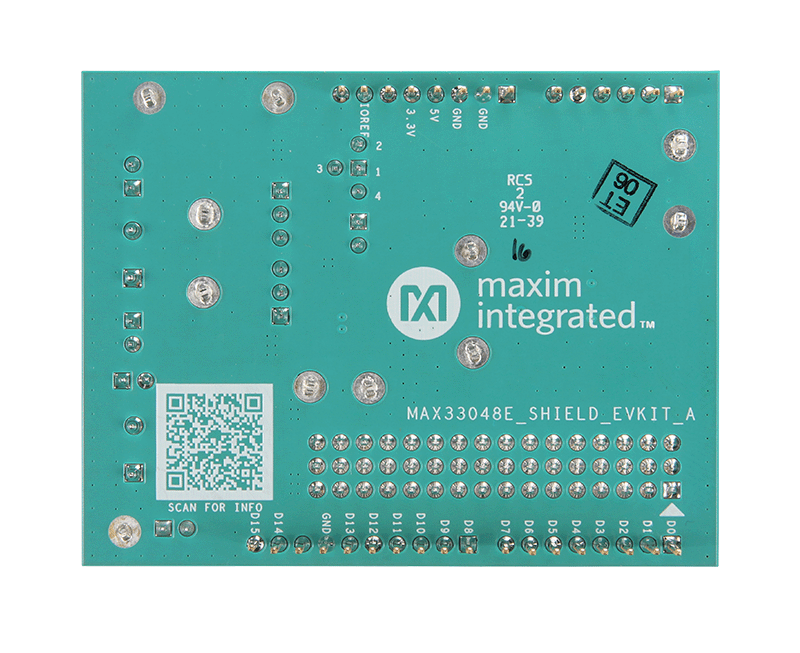

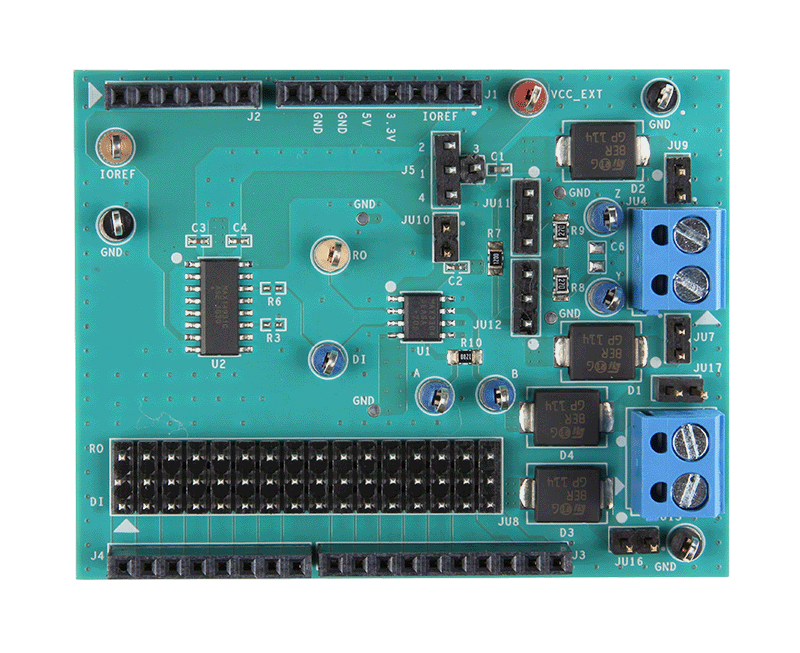

MAX33048E Shield評価用キット（EVキット）は、MAX33048Eの機能を実証するための組み立て済み、テスト済みのプリント回路基板（PCB）です。MAX33048Eは、20Mbps全二重RS-485トランシーバーで、A/BとY/Zのデータ・ラインに関して、±25Vの故障保護、-7V～+12Vという広いコモンモード電圧範囲、±40kVのESD人体モデル（HBM）を備えています。シールドには、RS-485トランシーバーとコントローラ・インターフェース間のレベル変換器として使用されるデジタル・アイソレータが備わっています。

マーケット＆テクノロジー

対象となる製品

推奨システム動作環境

  • MAX33048E Shield
  • 3.3Vまたは5V、500mA DC電源
  • 10MHzの矩形波信号を発生させることのできるシグナル・ジェネレータ／ファンクション・ジェネレータ
  • オシロスコープ
