MAX275

製品概要

MAX274およびMAX275は、カスケード可能な独立した2次フィルタセクションを内蔵した連続時間型アクティブフィルタです。各セクションは、バタワース、ベッセル、チェビシェフのような任意の全ポールバンドパスまたはローパスフィルタレスポンスを4本の外部抵抗によって構成できます。MAX274/MAX275は連続時間型であるため、スイッチトキャパシタフィルタより低ノイズで、優れたダイナミック特性を有しています。 このタイプのフィルタにはクロック信号を必要としないため、MAX274/MAX275ではクロックノイズとエイリアシング信号が発生しません。

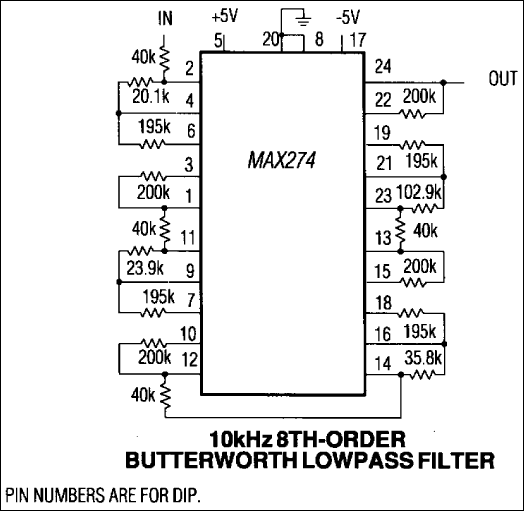

MAX274は2次 x 4セクションで構成され、8次フィルタを実現しており、中心周波数は150kHzまでで、その精度は全動作温度範囲にわたって±1%以内です。全高調波歪み(THD)は-86dB (typ)以上です。

MAX275は2次 x 2セクションで構成され、4次フィルタを実現しており、中心周波数は300kHzまでで、その精度は全動作温度範囲にわたって±0.9%以内です。全高調波歪み(THD)は-86dB (typ)以上です。

両フィルタとも+5V単一電源、またはデュアル±5V電源で動作します。

アプリケーション

• オーディオ/ソナー/アビオニクス周波数フィルタリング
• DAC出力平滑化フィルタ
• 低歪みアンチエイリアシングフィルタ
• モデム
• 振動分析
