MAX22531EVKIT

製品概要

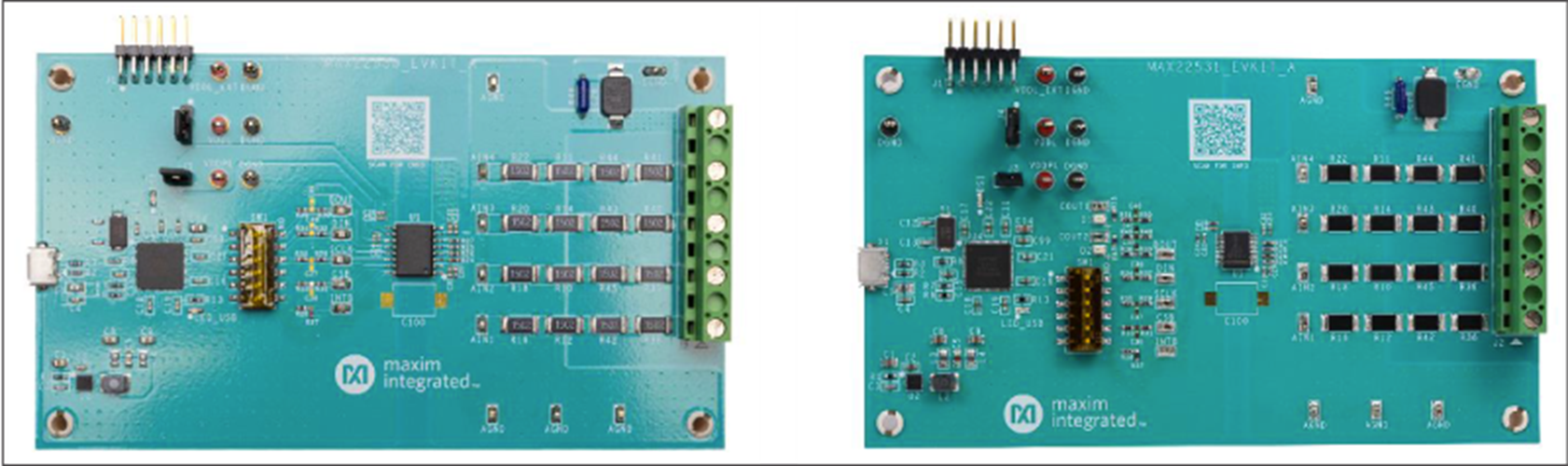

MAX2253xの評価キット(EVキット)は、フィールド側電源内蔵4チャネル絶縁型ADCのMAX22530およびMAX22531の評価に必要なハードウェアおよびソフトウェアを提供します。USBポートを介してPC上で動作するグラフィカルユーザーインタフェース(GUI)はMAX22530のEVキットおよびMAX22531のEVキットと通信します。

MAX22530のEVキットにはMAX22530AWE+ (16ピンWSOIC)デバイスが実装されています。

MAX22531のEVキットにはMAX22531AAP+ (20ピンSSOP)デバイスが実装されています。

このEVキットとともに使用するためのWindows^®ベースのグラフィカルユーザーインタフェース(GUI)ソフトウェアが提供され、マキシムのウェブサイト(www.maximintegrated.com/jp/products/MAX22530 ～ MAX22532)からダウンロード可能です。このEVキットのソフトウェアを使用するには、Windows 7またはそれ以降のWindowsオペレーティングシステムが必要です。

アプリケーション

• 配電オートメーション
• 高電圧バイナリ入力
• モーションコントロール
• プロセスオートメーション
• サブステーションオートメーション
