製品概要

機能と利点

  • USB給電オプション
  • 柔軟な設定
  • 内蔵バッテリ・シミュレーション
  • 出力電圧測定用の検出テスト・ポイント
  • Windows® 8/Windows 10互換のグラフィカル・ユーザ・インターフェース（GUI）ソフトウェア
  • 完全実装および試験済み

製品概要

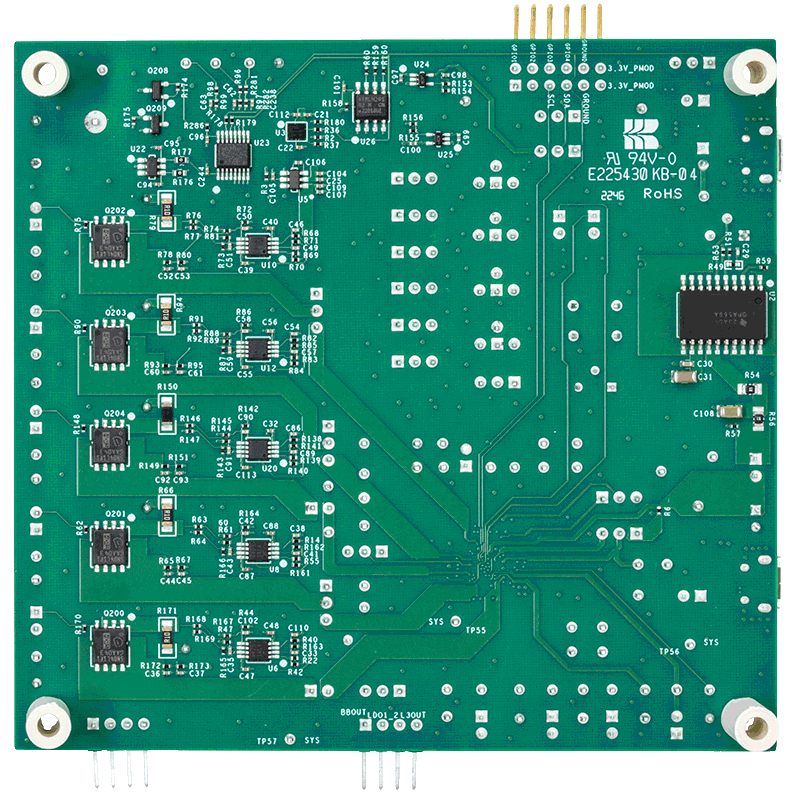

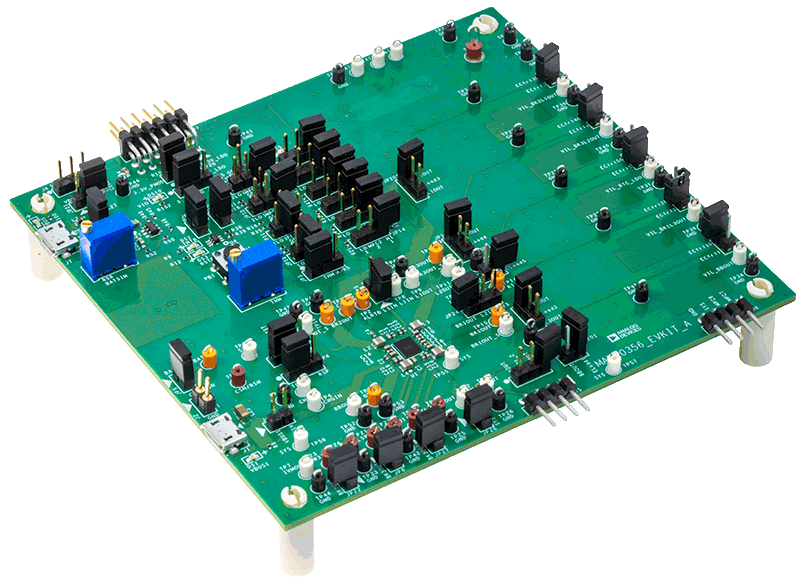

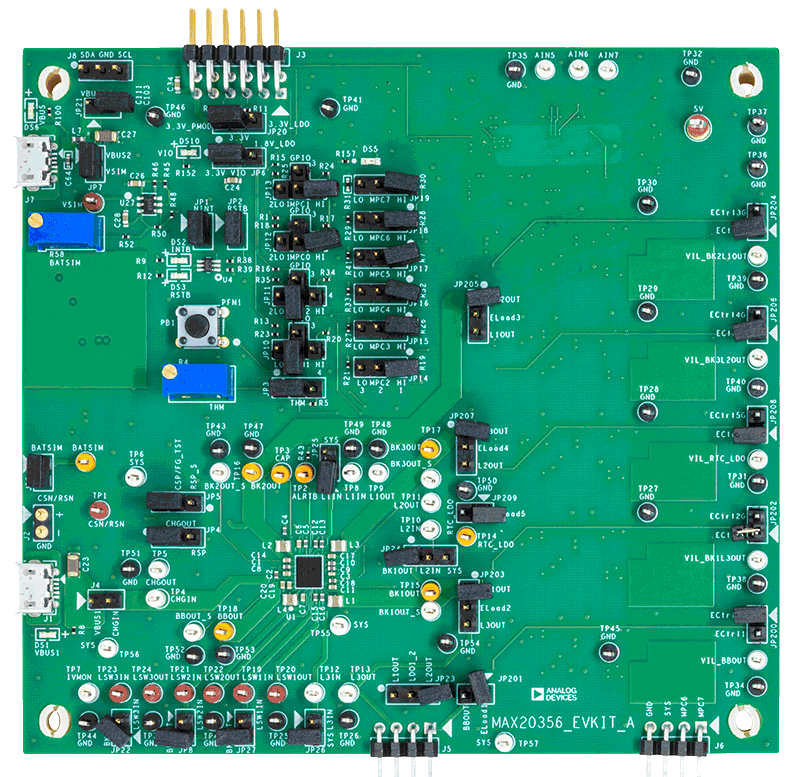

MAX20356評価用キット（EVキット）は、超低消費電力ウェアラブル・アプリケーション向けに設計されたMAX20356パワー・マネジメント・ソリューションを評価するための、組み立て済み、試験済みの回路です。

3つの降圧コンバータ、1つの昇降圧コンバータ、4つのリニア電圧レギュレータ（RTC LDO含む）、3つの負荷スイッチなど、一連の電力最適化済みの柔軟な電圧レギュレータにより、高度な集積化が実現し、完全に最適化された電源アーキテクチャを構築できます。デバイスの動作と機能の詳細については、MAX20356 ICのデータシートを参照してください。

このデバイスは、各種機能のプログラミングとデバイス・ステータスの読み取りを可能にするI2Cインターフェースを介して設定できます。このEVキットのGUIアプリケーションがMAXPICO2PMB#アダプタ・ボードにコマンドを送信し、デバイスを設定します。

このEVキットにはMAX20356 EVキット・バージョンのICが標準で搭載されています

マーケット＆テクノロジー

対象となる製品

パッケージの内容

  • MAX20356_EVKIT_Aシステム
  • MAXPICO2PMB#ボード
  • USB A to USB Micro-Bケーブル（2本）

推奨システム動作環境

  • MAX20356 EVキット
  • USBポートを備えたWindows PC
  • USB A-to-USB Micro-Bケーブル（1本）と最新のファームウェアを備えたPICO2PMBアダプタ・ボード
  • USB A-to-USB Micro-Bケーブル（1本）または電源ケーブル（バッテリ・シミュレーション用またはバッテリ電圧用）
  • USB A-to-USB Micro-Bケーブル（1本）または電源ケーブル（チャージャ用）
  • 電圧計（1台）
