データシート Rev. 0
1 すべてを表示

製品概要

機能と利点

  • 入力電圧範囲：4.5V～16V
  • 出力電圧範囲：0.6V～3.3V
  • 最大負荷：25A
  • 高効率のソリューション
    • 最大ピーク効率：97%
    • 全負荷時の最大効率：87%
    • DCMイネーブル時の1Aの軽負荷条件下における最大効率：96%
  • フレキシブルな設計により早い段階でのPCB定義が可能
    • VT2491（15A）および関連するスケーラブル製品と互換性のあるフットプリント
    • 設定可能なスイッチング周波数：最大1MHz
    • 設定可能なソフトスタートとSTAT遅延タイミング
    • リファレンス電圧を外部入力オプションで設定可能
    • 正と負のOCP制限を設定可能
  • 先進のアーキテクチャ、保護、通知機能により信頼性の高い設計
    • 電流や温度のアナログ通知
    • 差動リモート検出とオープン・サーキット検出
    • Quick-PWM™アーキテクチャによる高速過渡応答
    • パーセンテージ・ベースの出力パワー・グッドおよびOVP
    • オープンドレイン・ステータス・インジケータ（STAT）ピン
    • 入力低電圧／過電圧ロックアウト
    • アダプティブ・デッドタイム制御
  • 基板スペースを節約
    • 内蔵昇圧スイッチ
    • 27ピンWLCSP（2.2mm x 3.8mm）フットプリント
    • 入出力セラミック・コンデンサを使用した動作

製品概要

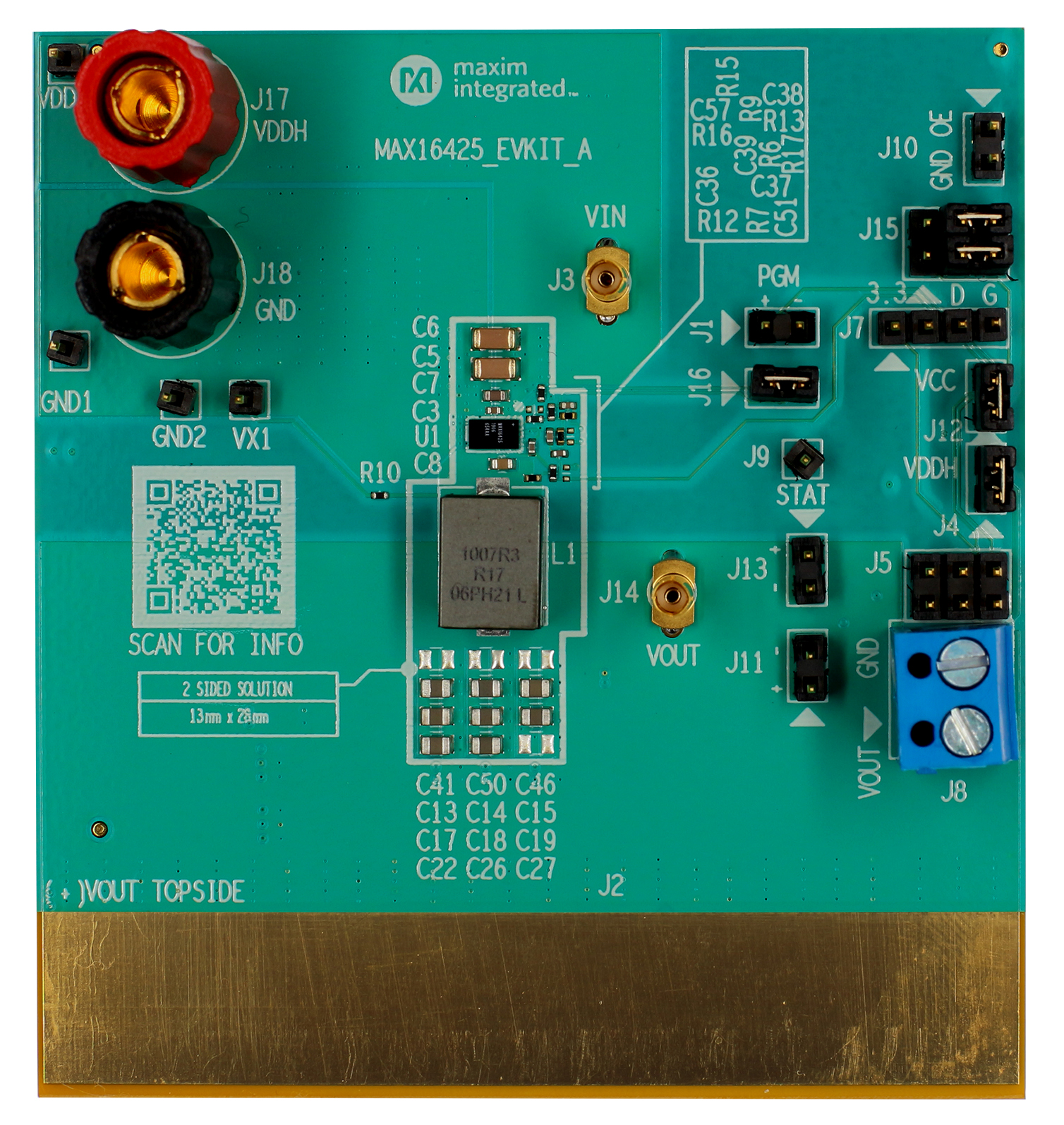

MAX16425評価用キット（EVキット）は、MAX16425電圧レギュレータICを評価するためのリファレンス・プラットフォームとして使用できます。また、MAX16425A EVキットではMAX16425A ICを評価できます。MAX16425/MAX16425Aは、低出力電圧アプリケーション向け小型で高効率、高速、精密、かつ信頼性の高い電力供給ソリューションを提供するシングルチップの集積型スイッチング・レギュレータです。幅広い設定に対応するため、この2つのデバイスには、異なる設定可能なオプションが用意されています。

このEVキットは、MAX16425/MAX16425A、ジャンパ・ピン、テスト・ポイント、入出力コネクタを備えた、完全実装された試験済みのプリント回路基板（PCB）で、幅広いアプリケーションでの使いやすさと柔軟性に対応しています。詳細についてはMAX16425 ICのデータシートを参照してください。
